      CD4555B 輸出可選高電壓的 CMOS 雙路二進制 4 選 1 解碼器/多路解復用器

      數據：

      描述

      CD4555B和CD4556B是雙四分之一解碼器/解復用器。每個解碼器有兩個選擇輸入（A和B），一個使能輸入（E \）和四個互斥輸出。在CD4555B上，輸出為高電平選擇;在CD4556B上，輸出為低電平選擇。

      當使能輸入為高電平時，無論選擇輸入A和B的狀態如何，CD4555B的輸出都保持低電平且CD4556B的輸出保持高電平。 CD4555B和CD4556B分別與MC14555和MC14556類似。

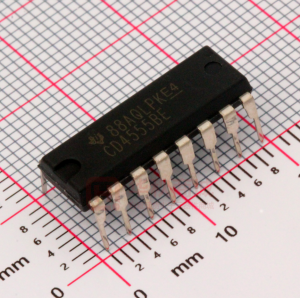

      CD4555B和CD4556B型采用16引腳密封雙列直插式陶瓷封裝（F3A后綴），16引腳雙通道在線塑料封裝（E后綴）和16引腳小外形封裝（M，M96和MT后綴）。 CD4555B還提供16引腳小外形封裝（NSR后綴）和16引腳薄型收縮小外形封裝（PW和PWR后綴。）

      特性

      • 可擴展多個包
      • 標準，對稱輸出特性
      • 100％測試靜態電流在20 V
      • 在整個封裝溫度范圍內，18 V時的最大輸入電流為1μA;在18 V和25°C時100 na
      • 噪聲容限（完整封裝溫度范圍）：
        V DD時的1 V = 5 V
        2 V at V DD = 10 V
        2.5 V，V DD = 15 V
      • 5 V，10 V和15 V參數評級
      • 滿足JEDEC暫定標準第13B號“'B'系列CMOS器件描述的標準規范”的所有要求
      • 應用：
        • 解碼
        • 代碼轉換
        • 解復用（使用啟用輸入作為數據輸入）
        • 內存芯片啟用選擇
        • 功能選擇
          • < /ul>

      參數 與其它產品相比?編碼器和解碼器

      ?
      Function
      Technology Family
      VCC (Min) (V)
      VCC (Max) (V)
      Channels (#)
      Voltage (Nom) (V)
      F @ Nom Voltage (Max) (Mhz)
      ICC @ Nom Voltage (Max) (mA)
      tpd @ Nom Voltage (Max) (ns)
      Configuration
      Type
      IOL (Max) (mA)
      IOH (Max) (mA)
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Bits (#)
      Digital input leakage (Max) (uA)
      ESD Charged Device Model (kV)
      ESD HBM (kV)
      CD4555B
      Decoder
      Demultiplexer ? ?
      CD4000 ? ?
      3 ? ?
      18 ? ?
      2 ? ?
      5
      10
      15 ? ?
      8 ? ?
      0.3 ? ?
      190 ? ?
      1:4 ? ?
      Standard ? ?
      1.5 ? ?
      -1.5 ? ?
      Catalog ? ?
      -55 to 125 ? ?
      PDIP
      SO
      SOIC
      TSSOP ? ?
      See datasheet (PDIP)
      16SO: 80 mm2: 7.8 x 10.2(SO)
      16SOIC: 59 mm2: 6 x 9.9(SOIC)
      16TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?
      4 ? ?
      5 ? ?
      0.75 ? ?
      2 ? ?
