在伺服控制器、機器人、新能源汽車等眾多高端制造領域，對角度位置的精準感知是系統性能的基石。傳統光電編碼器雖然精度高，但對油污、粉塵、振動敏感，且結構復雜、成本高昂。麥歌恩（現屬納芯微）推出的MT6835磁性角度編碼器芯片，基于先進的各向異性磁阻（AMR）技術，將高性能、高集成和高可靠性融為一體，是替代傳統方案的熱門之選。

一、核心技術AMR感應原理與信號鏈路

MT6835的核心競爭力源于AMR技術，其物理基礎是：鐵磁性材料（如鎳鐵合金）的電阻值，會隨其內部磁化方向與電流方向的夾角變化而改變。

該項技術關鍵的工程優勢在于，芯片內的AMR器件工作在磁飽和區（30~1000mT）。在此狀態下，芯片只對平行于其表面的磁場方向作出響應，而對磁場強度的變化幾乎不敏感。因此，磁鐵本身的加工公差、芯片與磁鐵之間的安裝距離偏差，以及因溫度變化引起的磁場強度波動，都不會對芯片測量精度產生顯著影響。這從根本上降低了對結構裝配精度的苛刻要求，大幅提升了系統的一致性和產線直通率。

同時，這種非接觸式設計也徹底規避了傳統光電編碼器對油污、粉塵、強振的敏感問題，相比光學方案故障率更低，更適配惡劣的工業環境。并且，MT6835通過外部一對極磁鐵與內部45°電橋的巧妙配合，成功克服了單顆AMR元件僅能做180°傳感的固有局限，實現了0~360°的絕對角度檢測，確保了全程無死角的精準測量。

MT6835的信號處理鏈路如下：當芯片上方的一對極徑向充磁磁鐵旋轉時，芯片內部集成的兩對互成45°的AMR惠斯通電橋便會分別輸出與磁場旋轉角度相關的差分正弦和余弦信號。這些信號經模擬前端電路放大和濾波后，由片內高精度16位SAR-ADC進行同步采樣；被數字量化的正余弦信號隨后進入DSP，通過硬件CORDIC算法加速器完成角度解算，計算得到的絕對角度數據可通過SPI或PWM接口輸出，亦可進一步信號處理合成增量ABZ、UVW信號輸出。

此外，MT6835內部還集成了低壓差穩壓模塊（LDO）、時鐘振蕩器（OSC）和電可擦除可編程存儲器（EEPROM）等完整功能模塊。

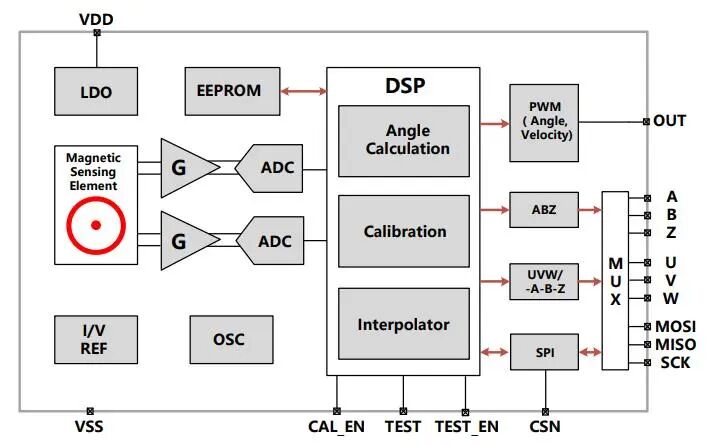

芯片功能框圖

二、性能指標與三級校準體系

性能指標是器件最直觀的名片。MT6835支持最高12萬rpm的高轉速，即使面對電主軸、高速風機等極限工況，也能從容捕獲每一個角度瞬態。

同時，芯片內部核心分辨率達到21位，并通過獨特的三級校準體系，將精度推向更高的水平：

出廠校準：線性度誤差控制在±0.5°以內，確保開箱即用；

用戶端自校準：電機勻速旋轉時，將CAL-EN引腳拉高，芯片即可自動完成誤差諧波補償，并將結果存入內置EEPROM，線性度可提升至＜±0.07°，整個過程無需上機位參與復雜計算；

NLC對拖校準：針對追求極致精度的應用場景，可將MT6835與更高精度基準編碼器對拖運行，通過對比基準角度數據生成256點非線性補償查找表，寫入EEPROM后，最終實現INL＜±0.02°的線性度。

這種“自學習、自優化”的能力，讓MT6835能夠對不同磁鐵、不同安裝結構引入的非線性進行補償校準，壓縮調試時間與成本。

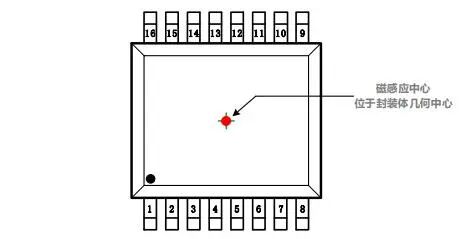

封裝外觀圖

三、低延時與靈活接口

在高速伺服定位中，低延遲是精準實時控制的保障。MT6835將系統傳輸延遲控制在2~10μs之間，確?？刂破骷皶r獲取每一個角度讀數，為高動態響應控制奠定基礎。接口方面，MT6835展現出極強的兼容性：

增量輸出ABZ模式：提供可編程1~16384脈沖/圈的任意整數分辨率的ABZ脈沖（最高65536步/圈），能夠直接替代傳統光電或增量編碼器；

增量UVW模式：可替代三顆開關霍爾傳感器，為直流無刷電機提供換相信號，支持1~16對極/圈的編程設置；

絕對位置PWM模：通過單根數據線即可輸出12位分辨率的絕對角度或速度信息，PWM頻率支持497Hz/994Hz兩檔可編程，適用于線束受限場合；

4線SPI接口：最高支持16MHz通信速率，供上位機或MCU直接讀取內部的21位絕對角度數據；支持全參數配置、校準控制、故障診斷、零點自動設置等功能，以及單字節讀/寫、連續讀角度等多種操作模式；CSN下降沿可自動鎖存當前角度數據，配合CRC8校驗機制，確保高速通信下的數據準確性。

這種“增量+絕對”合二為一的設計，大幅減少了BOM表上的元器件數量。

四、全鏈路診斷與典型應用

MT6835內置完整的實時診斷機制，能夠實時監測磁場異常、電源欠壓、芯片超溫等故障狀態，并通SPI接口的STATUS寄存器上報告警信息，讓系統故障可預判、可定位、可處理，提升設備運行的安全性與可靠性，適配對功能安全有高要求的場景。

憑借上述多項高性能優勢，MT6835可廣泛應用于各領域高端旋轉位置檢測：

高端伺服控制：21位絕對精度適配17位+絕對值伺服電機，微秒級延時保障位置環閉環的平順性，替代進口光電編碼器，降低成本；

工業機器人：協作機器人、SCARA機器人關節電機的高精度位置反饋，抗振抗污特性適配機器人復雜運動場景；

高速主軸設備：CNC加工中心、精密電動工具的高速主軸位置檢測，12萬轉高轉速適配性，解決傳統編碼器高速場景失效的痛點；

半導體與醫療設備：晶圓光刻機、手術機器人的高精密旋轉平臺控制，±0.02°的線性精度，保障納米級定位與微米級操作的準確性；

汽車電子：電子助力轉向（EPS）、新能源汽車熱管理水泵、電子油門的位置檢測，-40℃~125℃寬溫域與高可靠性，滿足車載嚴苛環境要求；

通用自動化：AGV小車、自動化產線輸送輥筒、智能物流設備的電機位置與速度檢測，簡化系統設計，提升設備長期運行穩定性。

五、結語

MT6835用一顆非接觸式的單芯片，同時承載了21位絕對角度感知、多模式增量輸出、硬件級實時解算與“自學習”校準能力，從根本上簡化了伺服系統的結構設計，降低了裝配與調試門檻。不僅為高端伺服、機器人、新能源汽車等領域提供了性能卓越的國產化選擇，更能憑借其獨特的三級校準體系，讓“極致精度”不再依賴昂貴的精密裝調，而是成為每一臺設備觸手可及的標準能力。
