• 三個11位205-MSPS D /A轉換器，集成了
  雙級/三級同步插入
• 支持所有ATSC視頻格式（包括1080P）和PC圖形格式（最高UXGA為75 Hz）
• INPUT
  • 靈活10/15/16/20 /24/30位數字視頻輸入接口
    支持YCbCr或RGB數據，采用4：4：4或4：2：2采樣
  • 視頻同步通過Hsync，Vsync專用輸入或通過
    根據ITU-R.BT601
    （SDTV）或SMPTE274M /SMPTE296M（HDTV）提取嵌入式SAV /EAV代碼
  • TI DVI 1.0（帶HDCP）接收器的無膠接口?？梢愿鶕?jù)EIA-861規范和
    轉換為視頻轉DVI格式轉換為具有單獨同步或
    嵌入式復合同步的YPbPr /RGB組件格式
• 視頻處理
  • 可編程限幅/移位/乘法功能，用于操作全范圍或ITU-R.BT601視頻范圍輸入數據
  • 可編程數字精細增益每個模擬輸出上的控制器
    通道，用于精確的通道匹配和可編程
    白平衡控制
  • 內置4：2：2到4：4：4視頻插值濾波器
  • 內置2??倍過采樣SDTV /HDTV插值濾波器，提高視頻頻率特性
  • 完全可編程數字彩色空間轉換電路
  • 完全可編程顯示定時發生器供應所有
    SDTV和HDTV復合同步定時格式，逐行掃描和隔行掃描
  • 完全可編程的Hsync /Vsync輸出
  • 垂直消隱間隔（VBI）覆蓋或數據傳遞 - 直通

    VBI數據透明度
  • 可編程CGMS數據生成和插入
• 輸出
  • 數字
    • ITU -R BT.656數字視頻輸出端口
  • 模擬
    • 軟件可切換的模擬組件輸出
      700 mV /1.3 V兼容輸出DAC為37.5- 加載
    • 可編程視頻/同步比率（7：3或10：4）
    • 可編程視頻基座
• GENERAL
  • 內置視頻彩條測試模式生成器
  • 快速模式I ² C控制接口
  • 可配置的主或從時序模式
    • 配置模式允許設備執行作為用于從例如視頻幀緩沖器請求數據的主時序源?；蛘?，器件可以從器件連接到外部時序主器件（僅適用于主控模式 - 可用于PC圖形輸出模式）。
  • DAC和芯片掉電模式< /li>
  • 低功耗1.8- /3.3V工作

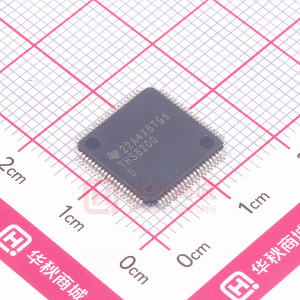

  • 80引腳PowerPAD？塑料四方扁平封裝，具有高效散熱和小物理尺寸
• 應用
  • DVD播放器
  • 數字電視/互動電視/互聯網機頂盒
  • 個人錄像機
  • 高清電視顯示器或投影系統
  • 數字視頻系統
  < /li>

PowerPAD是德州儀器的商標。
