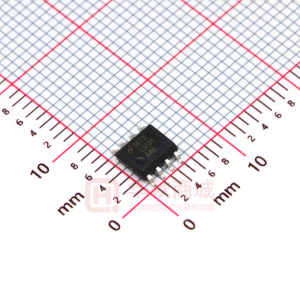

數據： LM5109A High Voltage 1A Peak Half Bridge Gate Driver 數據表
LM5109A是一款經濟高效的高壓柵極驅動器，設計用于驅動同步降壓中的高端和低端N溝道MOSFET或半橋配置。浮動高側驅動器能夠處理高達90V的軌電壓。輸出由TTL兼容輸入閾值獨立控制。強大的電平轉換技術可在高速運行，同時消耗低功耗，并提供從控制輸入邏輯到高端柵極驅動器的干凈電平轉換。低側和高側電源軌均提供欠壓鎖定。該器件采用SOIC和熱增強型WSON封裝。
| ? |
|---|
| Number of Channels (#) |
| Power Switch |
| Bus Voltage (V) |
| Peak Output Current (A) |
| Input VCC (Min) (V) |
| Input VCC (Max) (V) |
| Rise Time (ns) |
| Fall Time (ns) |
| Prop Delay (ns) |
| Iq (uA) |
| Input Threshold |
| Channel Input Logic |
| Negative Voltage Handling at HS Pin (V) |
| Features |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| ? |
| LM5109A | LM5102 | LM5104 | LM5105 | LM5107 | LM5109B |
|---|---|---|---|---|---|
| 2 ? ? | 2 ? ? | 2 ? ? | 2 ? ? | 2 ? ? | 2 ? ? |
| MOSFET ? ? | MOSFET ? ? | MOSFET ? ? | MOSFET ? ? | MOSFET ? ? | MOSFET ? ? |
| 90 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 90 ? ? |
| 1 ? ? | 2 ? ? | 2 ? ? | 1.8 ? ? | 1.4 ? ? | 1 ? ? |
| 8 ? ? | 9 ? ? | 9 ? ? | 8 ? ? | 8 ? ? | 8 ? ? |
| 14 ? ? | 14 ? ? | 14 ? ? | 14 ? ? | 14 ? ? | 14 ? ? |
| 15 ? ? | 10 ? ? | 10 ? ? | 10 ? ? | 15 ? ? | 15 ? ? |
| 15 ? ? | 10 ? ? | 10 ? ? | 10 ? ? | 15 ? ? | 15 ? ? |
| 25 ? ? | 35 ? ? | 35 ? ? | 26 ? ? | 25 ? ? | 25 ? ? |
| 10 ? ? | 10 ? ? | 10 ? ? | 10 ? ? | 10 ? ? | 10 ? ? |
| TTL ? ? | TTL ? ? | TTL ? ? | TTL ? ? | TTL ? ? | TTL ? ? |
| TTL ? ? | TTL ? ? | TTL ? ? | TTL ? ? | TTL ? ? | TTL ? ? |
| -1 ? ? | -1 ? ? | -1 ? ? | -1 ? ? | -1 ? ? | -1 ? ? |
| N/A ? ? | N/A ? ? | N/A ? ? | N/A ? ? | N/A ? ? | N/A ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? | Catalog ? ? |
| -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? |
| SOIC WSON ? ? | VSSOP WSON ? ? | SOIC WSON ? ? | WSON ? ? | SOIC WSON ? ? | SOIC WSON ? ? |
金額：￥7.03051
