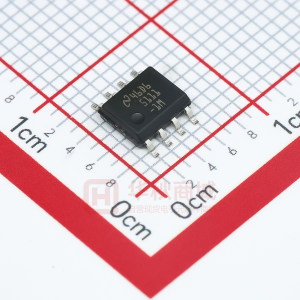

LM5111雙柵極驅動器取代了行業標準柵極驅動器，提高了峰值輸出電流和效率。每個化合物輸出驅動器級包括并聯工作的MOS和雙極晶體管，它們共同從容性負載吸收超過5 A的峰值。結合MOS和雙極器件的獨特特性，可以降低驅動電流隨電壓和溫度的變化。還提供欠壓鎖定保護。驅動器可以與輸入和輸出并聯運行，連接到驅動器電流能力的兩倍。該器件采用SOIC封裝或熱增強型MSOP-PowerPAD封裝。
所有商標均為其各自所有者的財產。
| ? |
|---|
| Number of Channels (#) |
| Power Switch |
| Peak Output Current (A) |
| Input VCC (Min) (V) |
| Input VCC (Max) (V) |
| Rise Time (ns) |
| Fall Time (ns) |
| Prop Delay (ns) |
| Input Threshold |
| Channel Input Logic |
| Input Negative Voltage (V) |
| Features |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| ? |
| LM5111 | LM5110 | LM5112 | LM5112-Q1 |
|---|---|---|---|
| 2 ? ? | 2 ? ? | 1 ? ? | 1 ? ? |
| MOSFET ? ? | MOSFET ? ? | MOSFET ? ? | MOSFET ? ? |
| 5 ? ? | 5 ? ? | 7 ? ? | 7 ? ? |
| 3.5 ? ? | 3.5 ? ? | 3.5 ? ? | 3.5 ? ? |
| 14 ? ? | 14 ? ? | 14 ? ? | 14 ? ? |
| 14 ? ? | 14 ? ? | 14 ? ? | 14 ? ? |
| 12 ? ? | 12 ? ? | 12 ? ? | 12 ? ? |
| 25 ? ? | 25 ? ? | 25 ? ? | 25 ? ? |
| TTL ? ? | TTL ? ? | TTL ? ? | TTL ? ? |
| Inverting Non-Inverting Combination ? ? | Inverting Non-Inverting Combination ? ? | Inverting Non-Inverting ? ? | Inverting Non-Inverting ? ? |
| 0 ? ? | 0 ? ? | 0 ? ? | 0 ? ? |
| UVLO Configured to Drive PFET through OUT_A ? ? | Negative Output Voltage Capability ? ? | Negative Output Voltage Capability ? ? | Negative Output Voltage Capability ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? | Automotive ? ? |
| -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? |
| MSOP-PowerPAD SOIC ? ? | SOIC WSON ? ? | MSOP-PowerPAD WSON ? ? | WSON ? ? |
金額：￥7.82040
