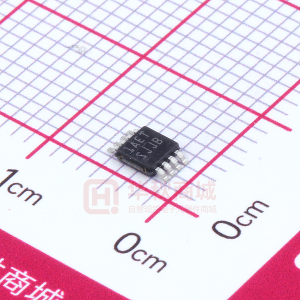

LM5112-Q1 小型 7A MOSFET 閘極驅動器

數據： LM5112, LM5112-Q1 Tiny 7-A MOSFET Gate Driver 數據表

描述

LM5112器件MOSFET柵極驅動器采用纖巧的6引腳WSON封裝（SOT-23等效封裝）或8引腳提供高峰值柵極驅動電流裸露焊盤MSOP封裝，具有高頻工作所需的更高功耗。復合輸出驅動級包括并聯工作的MOS和雙極晶體管，它們共同從容性負載吸收超過7 A的峰值。結合MOS和雙極器件的獨特特性，可降低驅動電流隨電壓和溫度的變化。提供欠壓鎖定保護，以防止由于柵極開路電壓不足而損壞MOSFET。 LM5112器件提供反相和同相輸入，以滿足單器件類型的反相和同相柵極驅動要求。

特性

LM5112-Q1符合汽車應用要求
AEC-Q100 1級合格
制造關于汽車級流量
復合CMOS和雙極性輸出降低輸出電流變化
7-A漏極和3A源電流
快速傳播時間：25 ns（典型值）
快速上升和下降時間：14 ns或12 ns
上升或下降，2 nF負載
反相和同相輸入提供任一配置單個器件
電源軌欠壓鎖定保護
專用輸入接地（IN_REF）用于
分離電源或單電源供電
電源增強型6引腳WSON封裝
（3 mm×3 mm）或熱增強型MSOP-PowerPAD封裝
輸出擺幅從V _CC到V _EE哪個相對于輸入接地是負的

參數 與其它產品相比?低側驅動器

?
Number of Channels (#)
Power Switch
Peak Output Current (A)
Input VCC (Min) (V)
Input VCC (Max) (V)
Rise Time (ns)
Fall Time (ns)
Prop Delay (ns)
Input Threshold
Channel Input Logic
Input Negative Voltage (V)
Features
Rating
Operating Temperature Range (C)
Package Group
?

LM5112-Q1	LM5110	LM5111	LM5112
1 ? ?	2 ? ?	2 ? ?	1 ? ?
MOSFET ? ?	MOSFET ? ?	MOSFET ? ?	MOSFET ? ?
7 ? ?	5 ? ?	5 ? ?	7 ? ?
3.5 ? ?	3.5 ? ?	3.5 ? ?	3.5 ? ?
14 ? ?	14 ? ?	14 ? ?	14 ? ?
14 ? ?	14 ? ?	14 ? ?	14 ? ?
12 ? ?	12 ? ?	12 ? ?	12 ? ?
25 ? ?	25 ? ?	25 ? ?	25 ? ?
TTL ? ?	TTL ? ?	TTL ? ?	TTL ? ?
Inverting Non-Inverting ? ?	Inverting Non-Inverting Combination ? ?	Inverting Non-Inverting Combination ? ?	Inverting Non-Inverting ? ?
0 ? ?	0 ? ?	0 ? ?	0 ? ?
Negative Output Voltage Capability ? ?	Negative Output Voltage Capability ? ?	UVLO Configured to Drive PFET through OUT_A ? ?	Negative Output Voltage Capability ? ?
Automotive ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
WSON ? ?	SOIC WSON ? ?	MSOP-PowerPAD SOIC ? ?	MSOP-PowerPAD WSON ? ?
