數據： TPD4E004 4-Channel ESD-Protection Array For High-Speed Data Interfaces 數據表
TPD4E004是一款低電容瞬態電壓抑制（TVS）器件。 TPD4E004旨在保護連接到通信線路的敏感電子設備免受靜電放電（ESD）影響。四個通道中的每一個都由一對二極管組成，這些二極管將ESD電流脈沖轉向V CC 或GND。 TPD4E004可防止高達±15kV人體模型（HBM）的ESD脈沖，并符合IEC 61000-4-2的規定，±8kV接觸放電和±12kV氣隙放電。該器件每通道具有1.6 pF的電容，非常適合用于高速數據IO接口。
TPD4E004是一款四ESD結構，專為USB，以太網和其他高速設計而設計應用程序。
| ? |
|---|
| Number of Channels (#) |
| IO Capacitance (Typ) (pF) |
| Breakdown Voltage (Min) (V) |
| IEC 61000-4-2 Contact (+/- kV) |
| IEC 61000-4-2 Air-Gap (+/- kV) |
| Interface |
| Features |
| Bi-/Uni-Directional |
| IO Leakage Current (Max) (nA) |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Dynamic Resistance (Typ) (?) |
| Clamping Voltage (V) |
| Pin/Package |
| ? |
| TPD4E004 | TPD4E05U06 |
|---|---|
| 4 ? ? | 4 ? ? |
| 1.6 ? ? | 0.5 ? ? |
| 6 ? ? | 6.5 ? ? |
| 8 ? ? | 12 ? ? |
| 12 ? ? | 15 ? ? |
| Ethernet USB 2.0 ? ? | Ethernet HDMI 1.4/1.3 HDMI 2.0 LVDS SATA/PCIe USB 3.0 USB Type-C ? ? |
| N/A ? ? | N/A ? ? |
| Uni-Directional ? ? | Uni-Directional ? ? |
| N/A ? ? | 10 ? ? |
| Catalog ? ? | Catalog ? ? |
| -40 to 85 ? ? | -40 to 125 ? ? |
| SON ? ? | USON ? ? |
| See datasheet (SON) ? ? | 10USON: 3 mm2: 1 x 2.5(USON) ? ? |
| N/A ? ? | 0.8 ? ? |
| 14 ? ? | 10 ? ? |
| 6SON ? ? | 10USON ? ? |

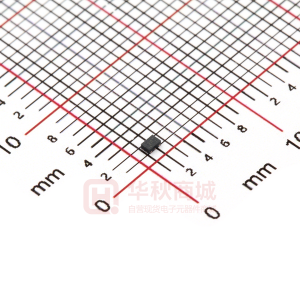

型號：TPD4E004DRYR 封裝：SON6_1.45X1MM
品牌：TI 描述：TPD4E004用于高速數據接口的4通道ESD保護陣列
金額：￥3.00860
