上世紀80年代，飛利浦公司研發了I2C接口用于集成芯片間的互聯，并在信息傳輸領域廣泛運用至今。但隨著電子設備的復雜度提升和應用的多樣性擴展，I2C的局限性也越發明顯。

盡管經歷了三次協議升級，I2C的速度從10Kbps提高到了最大5Mbps，但仍無法滿足如今應用對高傳輸速率的需求。

MIPI行業聯盟為了解決多設備集成以及使用I2C，SPI等傳統總線遇到的問題，在I2C的基礎上開發了新一代快速、低功耗和可管理的雙線數字接口，命名MIPI I3C — Improved I2C，不僅解決了上述典型問題，還在互操作性、總線管理、錯誤檢測和處理能力上帶來創新，并保持對傳統I2C的向后兼容性。

I2C接口采用Open-Drain的電路結構需要在總線上增加上拉電阻，這些電阻會帶來相當多的功耗。MIPI I3C則采用了Push-Pull設計，在接口速率提升的同時也大幅降低了接口功耗。

MIPI I3C時鐘頻率已開放到12.5MHz；工作電壓范圍支持1.0V至3.6V，能夠兼容不同電壓域的中央處理器（CPU）和外設。而中央處理器和不同外設之間，就會由于電壓域的不同而需要搭配橋接芯片來匹配信號電平。

RS0322即是為滿足這一應用場景而開發的一款低工作電壓、高轉換速率的電平轉換芯片，其主要參數特性如下：

?工作電壓范圍支持0.72V~1.98V

?0.8V轉1.8V支持26Mbps數據速率

?靜態功耗最大25μA

?適配I3C、I2C、SMBus等接口

?支持掉電模式

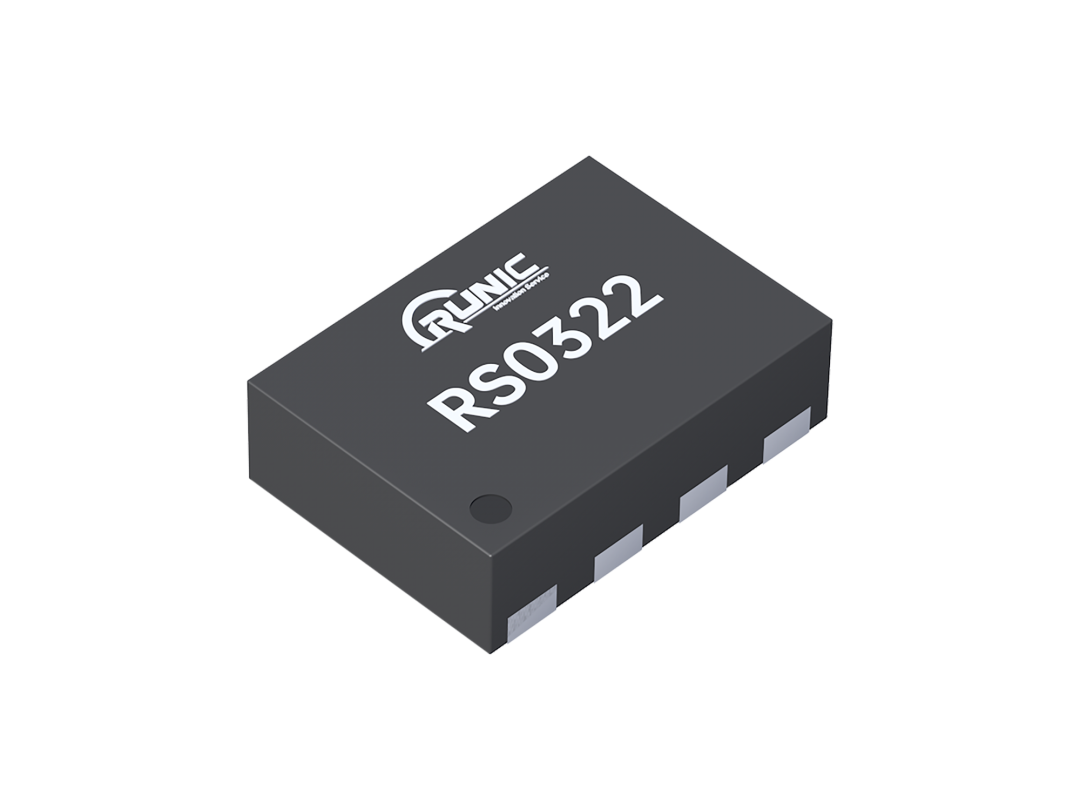

?XDFN1.4X1-8超小封裝

?擴展級工業溫度范圍：-40°C ~ 125°C

RS0322采用邊沿速率加速電路來設計低壓高速的參數指標，在平衡工藝限制和實際應用要求的基礎上，實現了優秀的交直流特性。

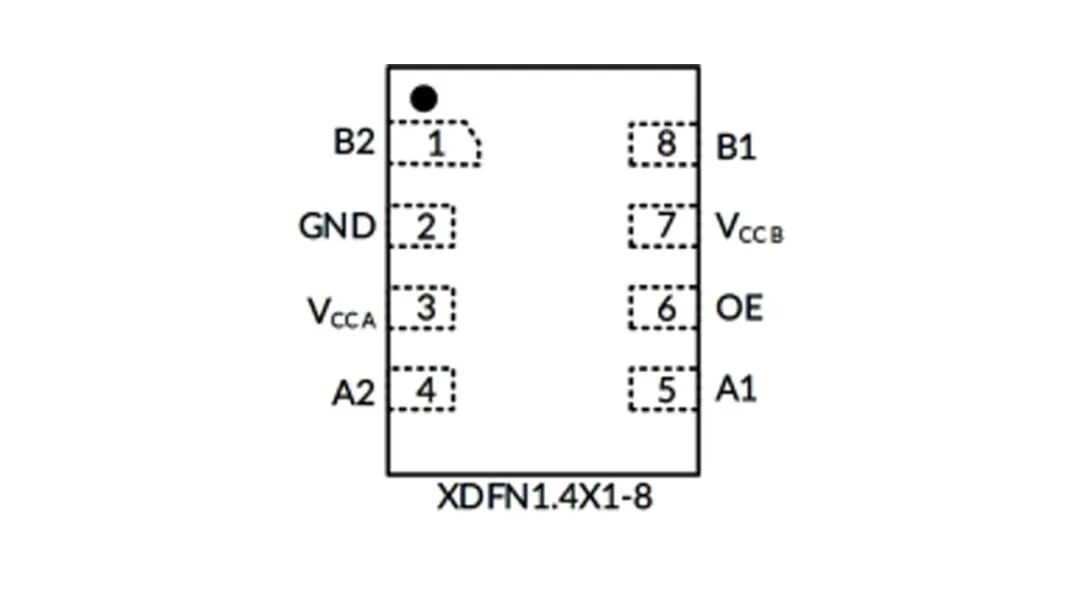

RS0322封裝和管腳定義

RS0322提供XDFN1.4X1-8超小封裝，歡迎各界工程師朋友到潤石科技官網申請樣品評測。
