FDC6330L 集成式負載開關
數據：
數據表：集成負載開關
此器件特別適合便攜式電子設備的緊湊型電源管理，輸入電壓為3 V至20 V，輸出電流為2.3 A.負載開關集成了一個小型N溝道功率MOSFET（Q1），在一個小型SuperSOT ?-6封裝中驅動一個大型P溝道功率MOSFET（Q2）。
| 特性 |
- V DROP = 0.2 V（V IN = 12 V，I L = 2.5 A，R （ON） =0.08Ω
時）V DROP = 0.2V @ V IN = 5V，I L = 1.6A.R （ON） =0.125Ω
|
- 控制MOSFET（Q1）包含增強耐靜電放電（ESD）能力的齊納二極管保護（> 6 kV人體模型）
|
- 高性能PowerTrench?技術可實現極低的導通電阻。
|

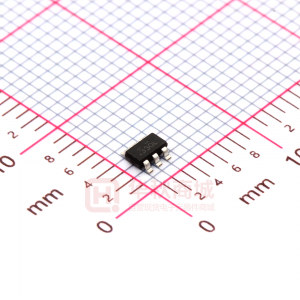

- SuperSOT?6封裝設計（使用銅引線框架），可提供出色的熱和電氣能力。
|
| 應用 |
- 該產品是一般用途，適用于許多不同的應用。
|
電路圖、引腳圖和封裝圖
![]()
