MC74HC165A 8位串行或并行輸入/串行輸出移位寄存器
數據：
數據表：8位串行或并行輸入/串行輸出移位寄存器
MC74HC165A的引腳排列與LS165完全相同。器件輸入與標準CMOS輸出兼容;通過上拉電阻，它們與LSTTL輸出兼容。
該器件是一個8位移位寄存器，具有最后一級的互補輸出。數據可以并行或串行形式加載到寄存器中。當串行移位/并行加載（條形）輸入為低電平時，數據將異步并行加載。當串行移位/并行加載輸入為高電平時，數據在時鐘或時鐘禁止的上升沿串行加載（參見功能表）。
2輸入NOR時鐘可以通過組合兩個獨立時鐘源或通過指定其中一個時鐘輸入來充當時鐘禁止來使用。
| 特性 |
- 輸出驅動能力：10 LSTTL負載
|
| |
| |
| |
| |
- 符合JEDEC標準第7A號規定的要求
|
- 芯片復雜性：286個FET或71.5個等效門
|
| |

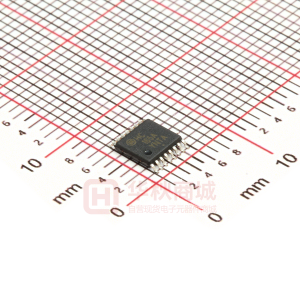

電路圖、引腳圖和封裝圖
