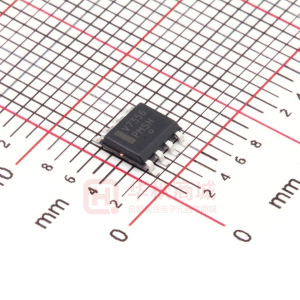

NCV7356是用于單線數據鏈路的物理層設備，能夠使用各種帶有沖突解決的載波偵聽多路訪問（CSMA / CR）協議（如Bosch）進行操作控制器局域網（CAN）2.0版。該串行數據鏈路網絡旨在用于不需要高數據速率的應用中，并且較低的數據速率可以實現物理媒體組件和微處理器和/或使用網絡的專用邏輯設備的成本降低。網絡應能夠以正常數據速率模式或高速數據下載模式運行，以進行裝配線和服務數據傳輸操作。高速模式僅在總線連接到非車載服務節點時才能運行。該節點應提供臨時總線電氣負載，以便于更高速運行。不執行下載操作時，應刪除此類臨時負載。正常通信的比特率通常為33kbit / s，對于如上所述的高速傳輸，推薦典型的比特率為83kbit / s。 NCV7356的設計符合單線CAN物理層規范GMW3089 V2.3，并支持許多附加功能，如欠壓鎖定，故障阻塞輸入信號的超時，總線振鈴時的輸出消隱時間以及非常低的睡眠模式電流。 完全兼容J2411單線CAN規范 60 uA最大休眠電流 100 kbps高速模式 工作電壓范圍5.0至<27 V 40 kbps總線速度 選擇性BUS喚醒 3.3 V和5 V兼容邏輯輸入 禁止引腳至控制外部電壓調節器 待機進入睡眠模式超時 完全集成的接收器濾波器 失去對地保護 總線助力超時 欠壓鎖定 總線端子防止短路和瞬變
