描述

Broadcom ACNT-H313是一款高效率2.5A柵極驅動光電耦合器件，具有15mm寬的爬電距離和14.2mm的間隙。該器件非常適合驅動用于電機控制逆變器應用的功率IGBT和MOSFET。輸出級的高工作電壓范圍提供門控器件所需的驅動電壓。該光耦合器提供的電壓和高峰值輸出電流可用于直接驅動IGBT。對于具有更高額定值的IGBT，該光耦合器可用于驅動分立功率級，從而驅動IGBT柵極。

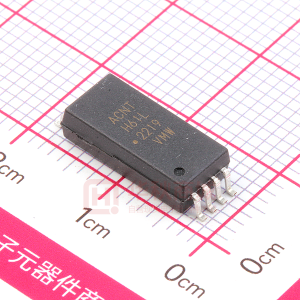

ACNT-H313采用15mm拉伸SO8封裝。該器件具有寬的爬電距離和間隙以及高壓電源應用所需的高強度絕緣電壓。此類應用包括690VAC驅動器，可再生能源逆變器，牽引驅動器和電源。

ACNT-H313通過UL認證，IEC 60747-5-5通過V _ISO = 7,500 V認證 _RMS 和行業領先的V _IORM = 2,262 V _PEAK 。


功能

• 2.5A最大峰值輸出電流
• 2.0A最小峰值輸出電流
• 500ns最大傳播延遲
• 350ns最大傳播延遲
• 40-kV /µ最小共模抑制（CMR）在V _CM = 2000 V
• I _CC = 5.0 mA最大電源電流
• 帶滯后的欠壓鎖定保護（UVLO）
• 寬工作VCC范圍：15至30 V
• 工業溫度范圍：-40°C至+ 105°C
• 安全認證

-   UL認可：7,500 V _RMS 1分鐘。
-   CSA批準
-   IEC / EN / DIN EN 60747-5-5 V _IORM = 2,262 V _PEAK

• 可用o注：

- 500 =卷帶包裝選項
- XXXE =無鉛選項

應用

• 高-VL電力系統
• IGBT / MOSFET柵極驅動器
• 交流和無刷直流電機驅動器
• 可再生能源逆變器
• 工業逆變器
• 開關電源
