從“芯”到“系統”的范式轉移

在半導體行業過去的五十年里，我們習慣于遵循一條簡單粗暴的法則：更小的晶體管，更強的性能。這就是著名的摩爾定律。

然而，進入2026年，隨著物理極限的逼近，單純靠微縮晶體管尺寸帶來的性價比提升已難以為繼。業界普遍的共識是：我們正在從“在芯片上設計系統”轉向“在系統里封裝芯片”。

先進封裝已不再是生產線末端的“打包”環節，而是成為了整個半導體產業的核心競爭力。本文將深入解讀當前最新的芯片封裝動態，剖析從CoWoS的物理極限到玻璃基板、面板級封裝及光電合一的四大技術路線，探討“封裝即系統”時代的架構邏輯。

一、現狀審視：為什么封裝突然變得“不可或缺”？

將時間回?fù)艿綆啄昵?，封裝工程師的工作相對純粹：把切好的晶圓（Die）粘到基板上，打上金線，灌封膠水，測試通過即可。但在2026年的今天，封裝成為了系統性能的“命門”。

這一轉變的源動力來自人工智能的爆發。當我們?cè)噲D構建一個能夠處理大語言模型的AI加速器時，單顆芯片的面積已經逼近光刻機的極限，良率也在懸崖式下跌。為了解決這個問題，設計師們將巨大的SoC拆解成若干個小芯粒，再通過先進封裝將它們“拼接”在一起。

在這個異構集成的時代，芯粒與芯粒之間的互聯速度、功耗以及數據傳輸密度，完全取決于封裝技術。一枚AI芯片的性能，現在不僅僅看代工廠的制程工藝，更要看封測廠的“搭積木”能力。2026年的數據中心旗艦芯片，幾乎無一例外地走向了多裸片系統的設計范式。

二、路線解析：四大前沿技術的競合博弈

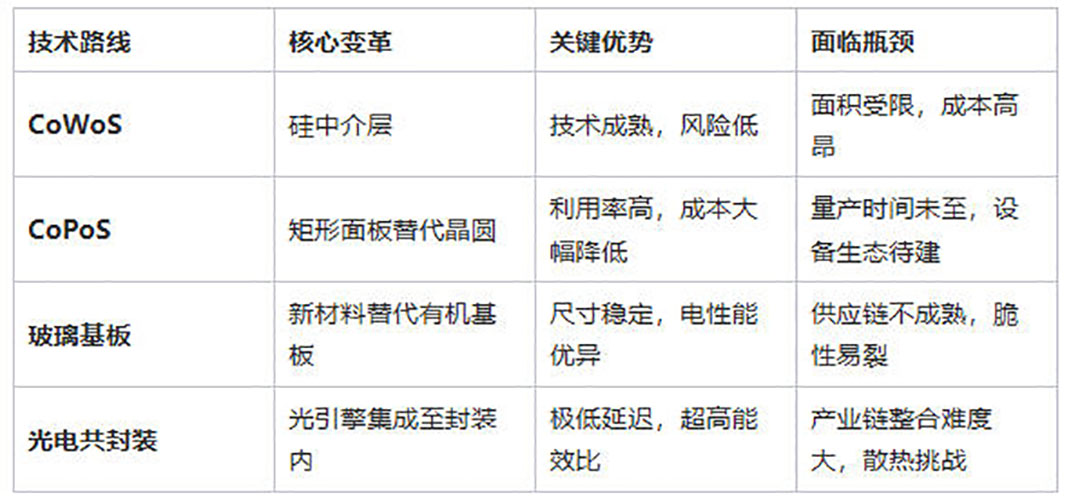

目前的先進封裝領域不再是單一技術的獨角戲，而是呈現出多條技術路線并行發展、分別落地的態勢。主要可以分為四大陣營：持續進化的CoWoS、降本增效的CoPoS、顛覆材料的玻璃基板以及面向未來的光電合封裝。

1. 旗艦之選：CoWoS 的極限擴張

如果你關注過去幾年的高性能計算，CoWoS一定不陌生。它通過一個微小的硅中介層，將計算芯片和HBM高帶寬內存連接起來，是目前旗艦AI加速器的標配。

在2026年的最新規劃中，CoWoS正試圖突破其物理桎梏。傳統的CoWoS受限于光刻機的曝光視場，中介層尺寸有限。雖然是最成熟、風險最低的方案，但其天花板清晰可見。隨著單一封裝內需要集成的HBM堆棧越來越多，硅中介層的面積需求急劇膨脹，從晶圓上切割矩形區域的面積利用率損失較大，這讓工程師們不得不尋找替代方案。

2. 新貴登場：CoPoS 與 面板級封裝

為了解決CoWoS的面積浪費和高成本問題，CoPoS應運而生。它的核心思想簡單直接：既然芯片是方的，為什么非要在圓形的晶圓上做封裝？

CoPoS引入了矩形面板。無論是510x515mm還是更大的尺寸，面板級封裝能在一張板上排列更多的芯片，材料利用率從晶圓級的不足70%躍升至90%以上。

從技術指標看，目前面板級再分布層的線寬間距已可實現3-5微米，對于連接HBM和邏輯核心已足夠。雖然它的規模化量產時間表預計在本十年中后期，但業界已經開始著手解決這一過程中的物理難題。例如，為了攻克玻璃基板在化學氣相沉積中的附著力和深孔填充問題，相關設備商正在開發新的電子束量測和CVD技術，以確保在10：1高深寬比的玻璃通孔填充中不產生裂縫。這為CoPoS的量產掃清了關鍵障礙。

3. 材料革命：玻璃基板的加減法

如果說CoPoS改變了基板的形狀，那么玻璃基板則改變了基板的材質。

傳統的有機基板在大型封裝中容易翹曲，且信號損耗較大。玻璃基板憑借其優異的尺寸穩定性和極低的介電損耗，成為下一代大尺寸、高密度封裝的理想基材。

2026年的趨勢顯示，玻璃基板并非要完全取代傳統基板，而是向上攻占最頂端的市場。它允許更精細的布線和更高的互連密度，對于需要傳輸超高速信號（如SerDes）的芯片具有天然優勢。盡管目前玻璃基板的供應鏈生態遠不如有機基板成熟，產線攤銷成本較高，但在最頂端、帶寬需求最苛刻的系統中（如超大容量交換機芯片），玻璃基板正在成為不可忽視的選項。

4. 終極形態：光電共封裝

功耗是算力時代最大的痛點。傳統的插拔式光模塊在數據中心內耗電驚人。光電共封裝技術將光引擎從主板上的可插拔模塊，直接移到了芯片封裝的內部。

根據2026年的技術路線圖，CPO技術即將在2026-2027年間迎來量產拐點。其帶來的收益是驚人的：相比傳統方案，CPO能提升2倍功耗效率并降低延遲達90%。

這意味著，未來的AI集群互聯將不再受限于SerDes的功耗和距離。光信號從芯片邊緣直接引出，徹底打破了IO瓶頸。這是封裝技術從“電”走向“光”的質變，也是封裝即系統最極致的體現。

三、設計生態：從“被動容器”到“主動控制平面”

先進封裝的復雜性飆升，帶來了一個更深層次的變革：設計方法的改變。

在以往，數字、模擬、封裝和PCB設計是相對獨立的團隊。但在2026年的2.5D/3D AI系統中，封裝必須被看作主動控制平面，而非被動的容器。

現實差距是當前業界面臨的頭號噩夢。理想仿真下的漂亮眼圖，在進入封測廠大規模量產時，往往會因?yàn)榛宓?0微米翹曲、焊球的微小塌陷或熱漂移而徹底閉合。

為了彌合這一差距，業界正在引入“治理式收斂”的概念。這不再僅僅是設計走線，而是要架構電磁通道。通過對信號完整性、電源完整性和熱應力的統一調度，建立從仿真到量產的閉環反饋。

例如，在高性能AI芯粒的電源分配網絡設計中，封裝內部的本地化電壓調節模塊必須與裸片諧振點精準匹配。否則，在170-280MHz頻段的諧振峰值會擊穿目標阻抗，導致系統在高負載下崩潰。這種多維度的物理場協同設計，正在成為封裝工程師的必修課。

四、產業博弈：沒有贏家通吃，只有分層突圍

面對上述如此紛繁復雜的技術選項，半導體公司們?cè)撊绾窝鹤ⅲ看鸢缚赡芎軞埧幔捍蠖鄶?shù)人不會“梭哈”一條路。

技術路線圖清晰地展示了一個分層級的市場：

1. 旗艦級：在CoPoS等面板方案徹底成熟前，最頂級的AI加速器大概率依然會堅守在CoWoS上，以時間換確定性。

2. 主流級：對成本更敏感的數據中心芯片，將更早地?fù)肀oPoS或玻璃基板，享受面積增大帶來的成本紅利。

3. 邊緣與消費級：對價格極度敏感，且對超高速互聯需求不那么極致的設備，可能會等待CoWoP路徑的成熟——這是一種砍掉傳統封裝基板，直接貼裝到高密度PCB上的激進方案。

對于設計團隊而言，應對這種不確定性的策略變得非?，F(xiàn)實：接口設計要有封裝意識，但不能被單一封裝鎖定。設計的柔性，是應對封裝技術更迭的最低成本手段。

五、封裝定義未來

2026年的半導體行業，先進封裝已經從一門“手藝”演變?yōu)橐婚T“科學”和“藝術”的結合體。

它不再僅僅是關于如何保護一顆芯片，而是關于如何將多顆芯片、光引擎、電源管理單元融合成一個微型的、高性能的系統。無論是CoWoS的極限擴張，CoPoS的幾何效率，玻璃基板的材料革新，還是CPO的光電融合，其核心邏輯都是為了解決同一個問題：如何在有限的空間內，塞進更多的計算單元，并養活它們、連接它們。

當摩爾定律的微縮引擎逐漸減速時，先進封裝這套復雜的“建筑學”正在為芯片性能的持續增長打開新的物理空間。對于行業觀察者和工程師而言，現在是時候?qū)⒛抗鈴木A廠移開，聚焦到封測廠的——因?yàn)槟抢?，正發生著比微縮晶體管更激動人心的技術革命。
