描述

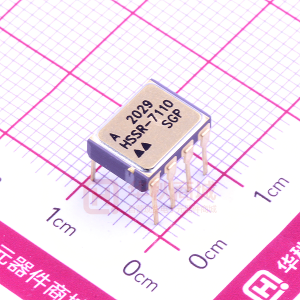

HSSR-7112是一款高可靠性H類單通道密封功率MOSFET光電耦合器，采用8引腳DIP陶瓷封裝，帶鍍金引線。焊錫浸漬引線和各種引線形式選項也可提供。有關詳細信息，請參見數據手冊。

器件的工作方式與固態繼電器完全相同。該產品能夠在整個軍用溫度范圍內運行和存儲，也可以從DLA標準微電路圖（SMD）5962-93140購買為商業級（HSSR-7110）或H級。

HSSR-7112在MIL-PRF-38534認證生產線上制造和測試，并包含在DLA 合格制造商列表中，QML-38534用于混合微電路。每個器件都包含一個AlGaAs發光二極管，光耦合到光伏二極管堆棧，驅動兩個分立的功率MOSFET。該器件可作為單極，常開（1 A型）繼電器的固態替代品，用于高可靠性應用中信號和負載的通用切換。

器件具有邏輯電平輸入控制和極低的輸出導通電阻，使其適用于AC和DC負載。連接A，如數據表功能圖所示，允許設備切換AC或DC負載。連接B具有數據表中所示的極性和引腳配置，允許器件僅切換DC負載。連接B的優點是導通電阻顯著降低，輸出電流能力提高了兩倍。

HSSR-7112是機械和固態繼電器的便捷替代品需要具有標準占位引線配置的高元件可靠性。該產品設計用于在28 Vdc電源系統上切換負載。它們滿足80 V浪涌和/ - 600 V尖峰要求。

特性

• 高可靠性，8引腳DIP
• 性能保證-55至+ 125°C
• MIL-PRF-38534 H級，QML-38534
• 雙標記設備部件號和DLA 標準微電路圖
• 可靠性數據
• 體積小，重量輕
• 空間物位處理可用
• AC / DC信號和電源切換
• 緊湊型固態Bi - 方向開關
• 連接A 0.8 A，1.0歐姆
• 連接B 1.6 A，0.25歐姆
• 1500 Vdc耐受測試電壓
• 高瞬態抗擾度
• 5安培輸出浪涌電流

應用

• 軍事和航空航天
• 高可靠性系統
• 標準28 Vdc和48 Vdc負載驅動器
• 標準24 Vac負載驅動器
• 飛機控制
• AC / DC 機電和固體狀態繼電器更換
• I / O模塊
• 惡劣的工業環境小號
