簡介

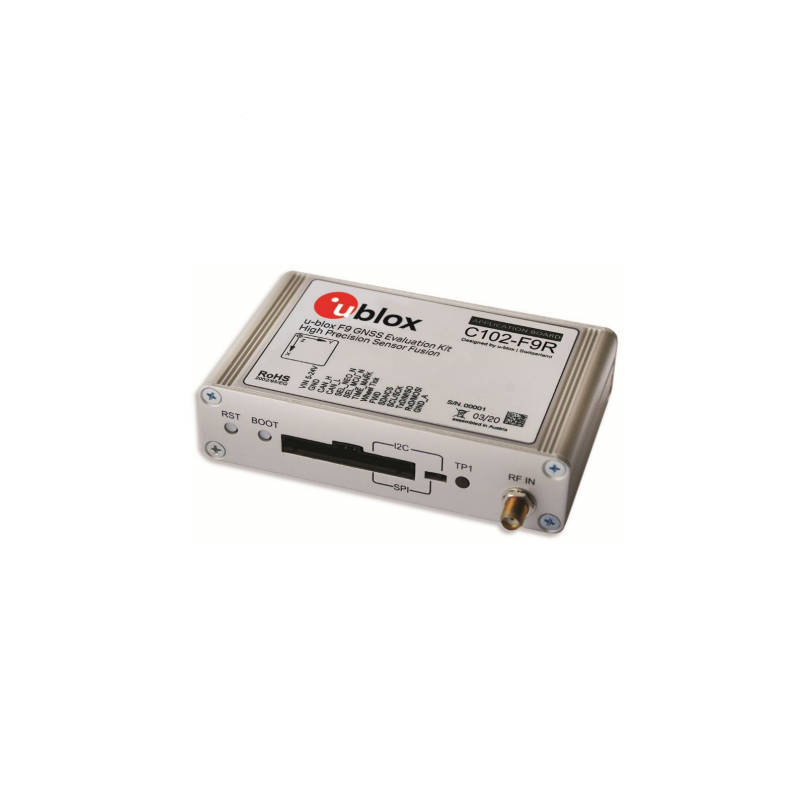

今天我要向大家介紹的是 u-blox 的 C102-F9R 系列應用評估板——C102-F9R-1。這是一款專為評估和測試u-blox ZED-F9R高精度傳感器融合定位技術設計的應用板。該評估板集成了ZED-F9R多頻多星座GNSS模塊與NEO-D9S L波段校正模塊，支持汽車航位推算（ADR）與實時動態差分（RTK）技術；提供可配置的高速CAN接口（ISO 11898-2）與專用輪速/方向引腳，支持板載MCU將CAN報文轉換為UBX-ESF-MEAS消息；同時配備USB、UART、RS-232多種連接方式及短期電池備份RAM（BBR），是車載高精度組合導航、RTK定位評估及CAN總線里程計數據融合開發的理想選擇。
主要特性
核心引擎：搭載 u-blox ZED-F9R 高精度GNSS模塊（HPS 1.30固件）及 NEO-D9S L波段校正接收模塊
定位技術：支持多頻多星座GNSS、汽車航位推算（ADR）與實時動態差分（RTK）定位
里程計輸入：提供可配置的高速CAN接口（ISO 11898-2，默認500kbps，板載120Ω終端電阻）及專用WHEELTICK與DIRECTION引腳，支持單輪/雙輪脈沖、單輪/雙輪速度及帶符號/偏移速度等多種信號配置
通信接口：集成USB 2.0（供電與通信）、RS-232端口及14針前向連接器（含3.3V TTL UART收發端）；板載MCU支持115200波特率UART配置，并可通過I2C將CAN數據轉發至GNSS模塊
校正服務：內置NEO-D9S模塊接收L波段校正數據，并通過UART2傳遞給ZED-F9R；支持u-center NTRIP客戶端網絡校正
調試與交互：前面板配備復位按鍵與安全啟動按鍵（支持固件恢復）；單顆藍色LED可配置為接收機時間脈沖信號指示
供電與存儲：支持USB供電或5-24V寬壓輸入（VIN引腳）；內置短期電池備份RAM（BBR）；C100 MCU支持通過10針后部連接器進行固件更新
應用
基于車輛CAN總線或輪速脈沖的汽車航位推算（ADR）高精度定位評估
需要多頻RTK及L-band校正服務的車道級精準導航原型開發
使用u-center軟件進行GNSS模塊配置、調試與性能分析的測試項目
需要IMU自動校準與里程計傳感器（輪速/方向）數據融合的智能車載設備
對定位連續性有嚴格要求，需在GNSS信號盲區（如隧道、地下車庫）通過DR保持航位推算的組合導航系統
