簡介

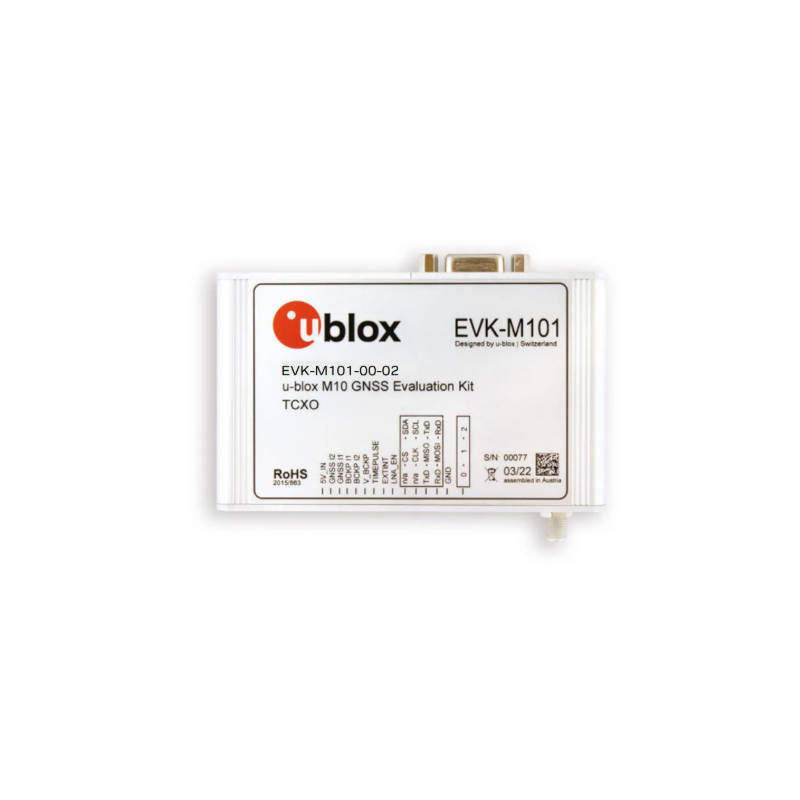

今天我要向大家介紹的是 u-blox 的評估套件——EVK-M101。這是一款專為評估和集成u-blox M10高性能、低功耗GNSS定位技術而設計的評估板。該套件搭載u-blox M10 GNSS接收機，支持GPS/Galileo/GLONASS/BeiDou多星座，配備TCXO（EVK-M101）或晶體（EVK-M101C）選項；其內置DC-DC轉換器、LNA、SAW濾波器及超級電容，支持多種省電模式與高級配置，是快速熟悉、評估及原型開發多星座GNSS定位解決方案的便捷工具。
主要特性
核心模塊：搭載 u-blox M10 GNSS接收機
供電方式：支持USB 2.0 Type-C供電或通過14-pin連接器外部5V供電
通信接口：支持UART（最高921600波特率）、I2C（最高400 kHz）、SPI（最高5.5 MHz）、板載USB轉串口及RS-232接口
接收頻段：支持GPS, Galileo, GLONASS, BeiDou, SBAS, QZSS多星座
板載控制：RST復位按鈕、SAFEBOOT安全啟動按鈕、Interface Switch（接口切換開關）
擴展連接：14-pin連接器（提供可編程I/O、通信接口、電源及電流測量節點）、RS-232連接器（含TIMEPULSE與EXTINT信號）
存儲與備份：16-Mbit SPI閃存（用于永久配置保存與數據記錄）、1.0 F超級電容（提供超過12小時的備用電源）
配套天線：有源GNSS天線（支持GPS/Galileo/GLONASS/BeiDou），附帶3 m線纜
應用
多星座高精度GNSS定位與導航系統的性能評估
低功耗及各類省電模式（連續、On/Off、循環跟蹤）的電流消耗與應用評估
需要長期配置保存與數據記錄的GNSS動態追蹤應用場景
車載、工業級及實驗室環境下的GNSS系統集成與快速設計驗證
