簡介

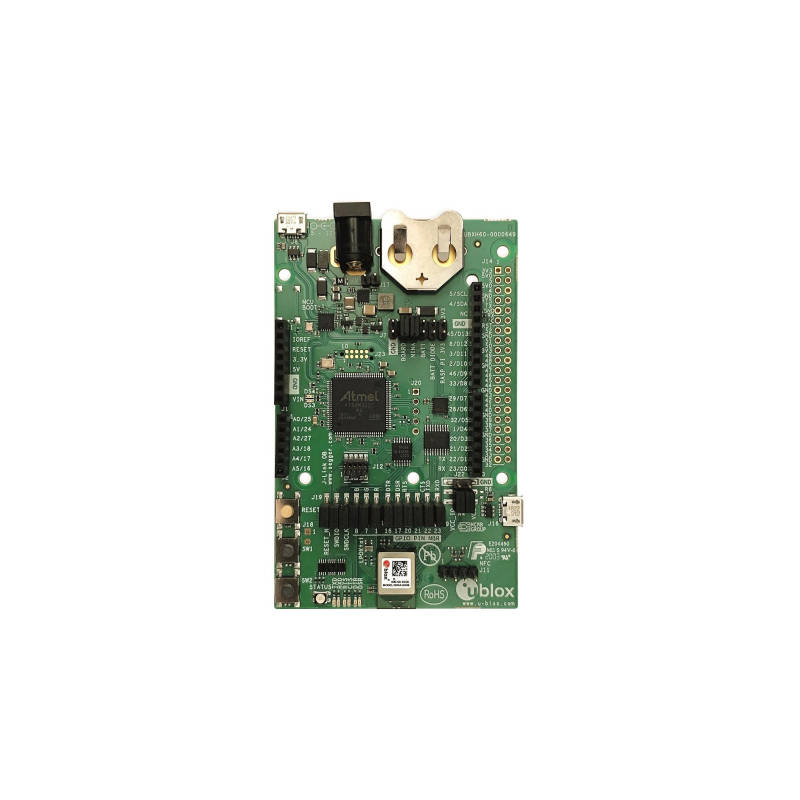

今天我要向大家介紹的是 u-blox 的評估套件——EVK-NINA-B406。這是一款專為極低功耗物聯網應用設計的開發平臺。該套件基于Nordic nRF52833 SoC，集成了藍牙5.1、NFC標簽及IEEE 802.15.4功能；內置Arm Cortex-M4F微控制器，提供Arduino UNO R3與Raspberry Pi兼容接口；同時配備板載J-Link調試器、USB拖放編程及靈活的電源配置跳線，是BLE設備快速原型開發、多接口評估及低功耗應用測試的理想選擇。
主要特性
核心引擎：搭載 Nordic nRF52833 SoC，集成 Arm? Cortex?-M4F 微控制器（64 MHz系統時鐘，512 kB內部閃存，128 kB RAM）
無線技術：支持完整的藍牙 5.1 功能，包含NFC標簽功能及802.15.4 PHY
天線配置：NINA-B406模塊內置PCB印制天線（無外部U.FL連接器）
接口資源：支持38個可配置GPIO，包含8路模擬輸入、16路PWM、4x SPI、2x UART（含硬件流控）、2x I2C、1x I2S、1x PDM及1x正交解碼器
擴展接口：提供 Arduino UNO R3 兼容引腳排針及 40-pin Raspberry Pi 兼容接口，支持HAT擴展板
調試與燒錄：集成 SEGGER J-Link 調試器/編程器，支持USB大容量存儲拖放編程及SWD調試；預留Cortex Debug + ETM 20-pin接口
外設與指示：板載RGB LED、2個用戶按鍵、1個復位按鍵，以及多個UART狀態指示燈
供電與功耗：寬電壓供電范圍1.7–3.6 V；支持5-12 V電源插頭、5 V USB供電、5-12 V Arduino VIN輸入及CR2032紐扣電池供電；提供靈活的跳線配置以隔離模塊電源，精準測量低功耗電流
內存擴展：板載SPI閃存焊盤，支持外部存儲擴展
應用
基于藍牙5.1的極低功耗物聯網設備原型開發
兼容Arduino與Raspberry Pi生態的快速項目驗證
需要NFC近場通信交互的智能硬件開發
需要精確電流測量與功耗優化的電池供電設備評估
工業自動化、智能家居及資產追蹤等需要穩健無線連接的場景
