--- 產品參數 ---
- 產品型號 EVK-NORA-B126
- 產品類型 評估板
- 品牌 u-blox
--- 數據手冊 ---
--- 產品詳情 ---

簡介

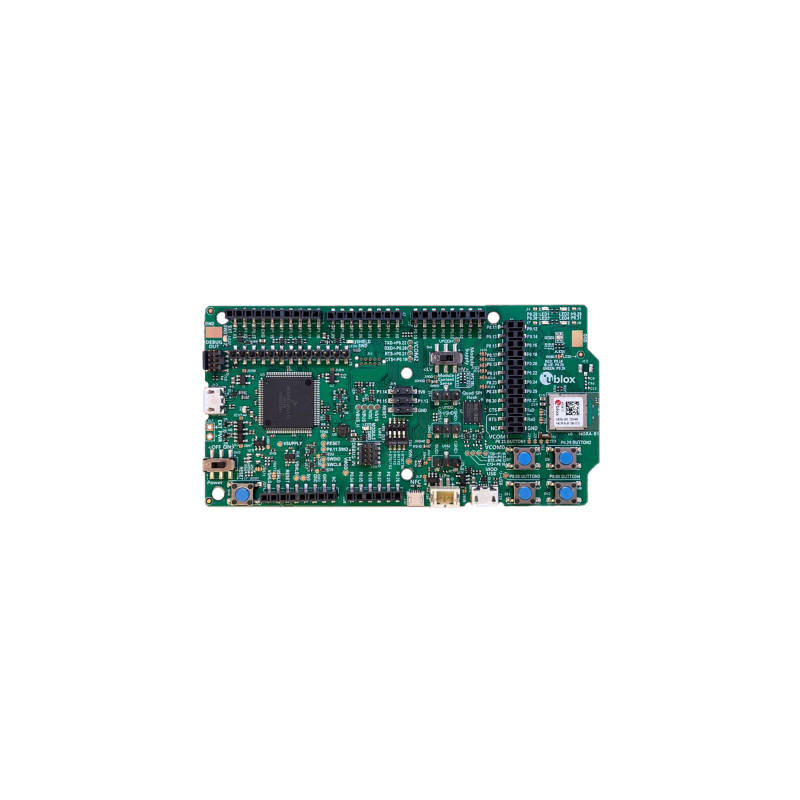

今天我要向大家介紹的是 u-blox 的 NORA-B1 系列評估板——EVK-NORA-B126。這是一款專為評估NORA-B1系列模塊、基于Nordic Semiconductor nRF5340雙核RF SoC設計的高性能開發套件。該評估板支持藍牙5.2 Low Energy、Thread及Zigbee多協議項目,提供板載SEGGER J-Link調試編程、虛擬COM端口、48路GPIO(兼容Arduino接口)及NFC天線連接;其集成電源管理支持高壓/低壓模式選擇、CR2032紐扣電池及電流測量功能,并配備QSPI閃存與多種用戶交互組件,是物聯網無線通信、低功耗藍牙應用及多核快速原型開發的理想選擇。
主要特性
核心引擎:搭載 Nordic Semiconductor nRF5340 雙核RF SoC(應用核心+網絡核心)
供電電壓:支持6種電源輸入(Debug USB、模塊USB、Li-Po電池、Arduino VIN、CR2032電池、外部連接器);高壓模式支持5.0V輸入并轉換為模塊VDDH供電(僅限EVK-NORA-B10),低壓模式支持1.7V至3.6V輸入
通信接口:板載3個虛擬COM口(VCOM0/1/2用于網絡核心與應用核心調試)、支持1 UART、1 I2C(DDC兼容)、1 SPI及QSPI接口(外掛64 Mbit Flash)
無線與連接:支持藍牙5.2 LE、Thread、Zigbee;板載2.4 GHz U.FL天線接口(或NORA-B126集成天線)、NFC天線連接器(Molex扁平線接口,13.56 MHz調諧)
調試與GPIO:集成SEGGER J-Link-OB調試器(可編程外部目標設備);提供48路GPIO(EVK-NORA-B10)/46路GPIO(EVK-NORA-B12),兼容Arduino Uno插針標準(3.3V I/O電壓)
交互與測量:4個用戶按鈕、4個用戶LED及1個RGB LED;內置1 Ω電流傳感電阻,支持模塊、高壓輸入及Shield的功耗精確測量;支持32.768 kHz外部晶體振蕩器
應用
基于藍牙5.2 LE、Thread或Zigbee的物聯網設備快速原型開發與評估
需要雙核(應用核心+網絡核心)協同處理的復雜無線通信應用
使用Arduino擴展Shield進行傳感器與外設集成的開發項目
需要NFC近場通信或QSPI外掛閃存執行就地執行(XIP)的智能設備
對低功耗有嚴格要求,需進行精確電流測量與電池(CR2032/Li-Po)供電優化的便攜式設備
