簡介

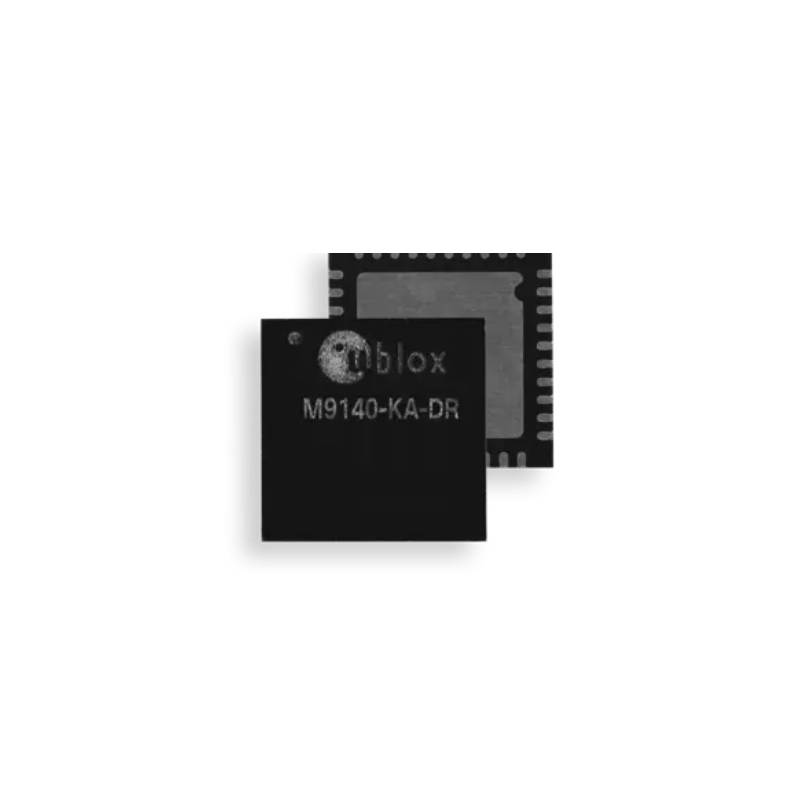

今天我要向大家介紹的是 u-blox 的車載級單頻GNSS芯片——UBX-M9140-KA。這是一款專為現代汽車應用及嚴苛環境設計的M9代高精度定位芯片。該芯片支持四個GNSS星座并發接收，內置復雜算法融合IMU、車輪脈沖及車輛動力學數據，提供極佳的定位精度；支持高達50 Hz的低延遲位置輸出及雙路輸出（DR+GNSS）；具備基于傳感器的欺騙檢測功能；采用40引腳QFN封裝，工作溫度覆蓋-40°C至+105°C，是智能網聯汽車、城市峽谷導航及地下車庫等需要持續高可用性定位應用的理想選擇。
主要特性
核心引擎：搭載92通道 u-blox M9 引擎，支持GPS、GLONASS、Galileo、BeiDou四大星座并發接收，提升可見星數量以優化城市峽谷等挑戰環境下的定位精度
定位技術：支持3D死區推算（ADR/UDR），融合IMU（100Hz原始數據）、GNSS測量、車輪脈沖和車輛動態，在無GNSS信號時位置誤差小于行駛距離的2%；提供DR與純GNSS雙路輸出
安全特性：集成RF干擾與欺騙檢測及上報、主動GNSS帶內濾波；支持基于傳感器一致性的欺騙檢測；具備安全啟動/下載、配置鎖定及SHA-256簽名UBX信息等設備與接口安全機制
電源與功耗：支持1.8 V至3.6 V寬電壓供電；內置DC/DC轉換器（需外接元件）；在3.0V下4星座并發功耗僅32 mA，2星座29 mA，1星座23 mA
時鐘與輸出：內置TCXO溫補晶振，支持外接32.768 kHz RTC；位置與姿態更新率高達50 Hz，低延遲傳感器數據100 Hz；支持1個可配置時間脈沖（0.25 Hz至10 MHz）
模塊尺寸：40 pin QFN封裝：5.00 x 5.00 x 0.59 mm
應用
現代汽車自動駕駛與高級輔助駕駛系統（ADAS）
城市深峽谷、隧道及地下停車場等弱信號環境下的連續導航
需要低延遲（50Hz）精準控制的車規級定位系統
資產追蹤與車隊管理（支持地理圍欄及主機CPU喚醒）
對抗GNSS欺騙與干擾的安全性敏感應用
