簡介
今天我要向大家介紹的是 u-blox 的評估套件——BMD-340-EVAL。這是一款專為極低功耗及多協議物聯網應用設計的開發平臺。該套件基于Nordic nRF52840 SoC，集成了藍牙5、IEEE 802.15.4（Thread與Zigbee）及NFC功能；內置Arm Cortex-M4F微控制器，提供Arduino Mega兼容接口；同時配備板載J-Link調試器、USB拖放編程及靈活的電源配置（支持CR2032與LiPo電池），是BLE及802.15.4設備快速原型開發、多接口評估及低功耗應用測試的理想選擇。
主要特性
核心引擎：搭載 Nordic nRF52840 SoC，集成 Arm? Cortex?-M4F 微控制器（64 MHz系統時鐘，1 MB內部閃存，256 kB RAM）
無線技術：支持完整的藍牙 5 功能（包含LE Coded長距離、2M PHY、廣播擴展、Mesh）及IEEE 802.15.4（Thread與Zigbee），支持并發操作；包含NFC-A標簽接口

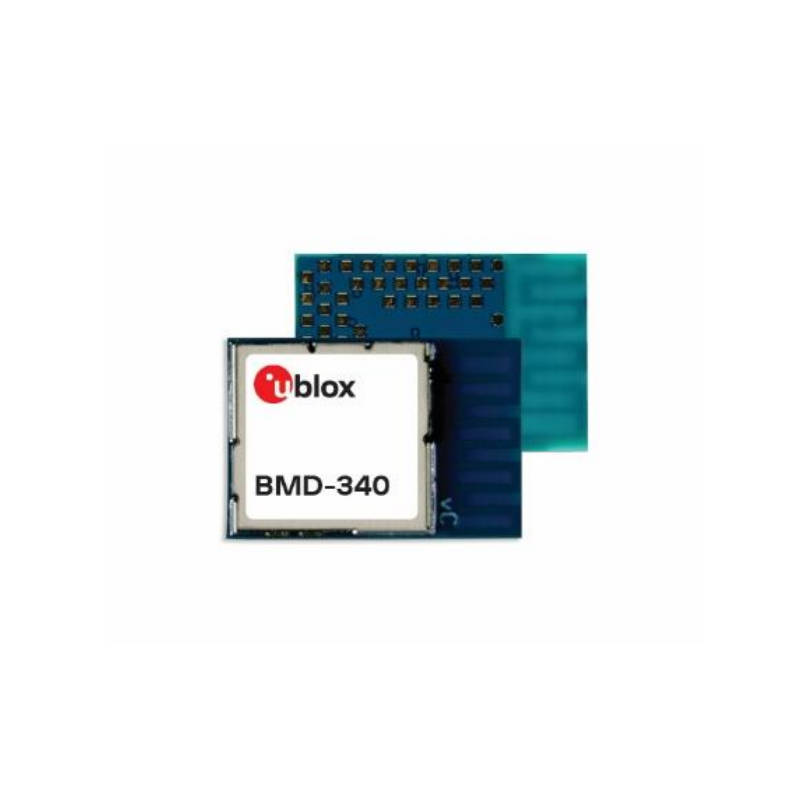

天線配置：BMD-340模塊內置PCB印制天線（最大增益-1dBi）
接口資源：支持48個可配置GPIO，包含8路模擬輸入、16路PWM（4塊x4通道）、4x SPI、1x Quad SPI（帶XIP）、2x UART（含DMA與硬件流控）、2x I2C、1x I2S、1x PDM、1x正交解碼器及1個USB 2.0全速接口
擴展接口：提供 Arduino Mega 兼容引腳排針，支持快速原型開發及附加功能擴展
調試與燒錄：集成 SEGGER J-Link-OB 調試器/編程器，支持USB虛擬COM口及SWD調試
外設與指示：板載64 Mb Quad SPI Flash、4個用戶LED、4個用戶按鍵，并預留32.768 kHz外部晶振
供電與功耗：支持1.7–3.6 V寬電壓供電；兼容CR2032紐扣電池及LiPo電池（通過JST-PH連接器）；支持5 V USB供電；提供電流檢測電阻與跳線，精準測量低功耗電流
內存擴展：板載64 Mb Quad SPI Flash，支持外部存儲擴展
應用
基于藍牙5長距離模式及Mesh的極低功耗物聯網設備原型開發
兼容Arduino生態的快速項目驗證
需要NFC近場通信交互的智能硬件及訪問控制系統開發
需要精確電流測量與功耗優化的電池供電傳感器網絡評估
工業自動化、酒店自動化及環境監測等需要穩健無線連接的場景
