簡介

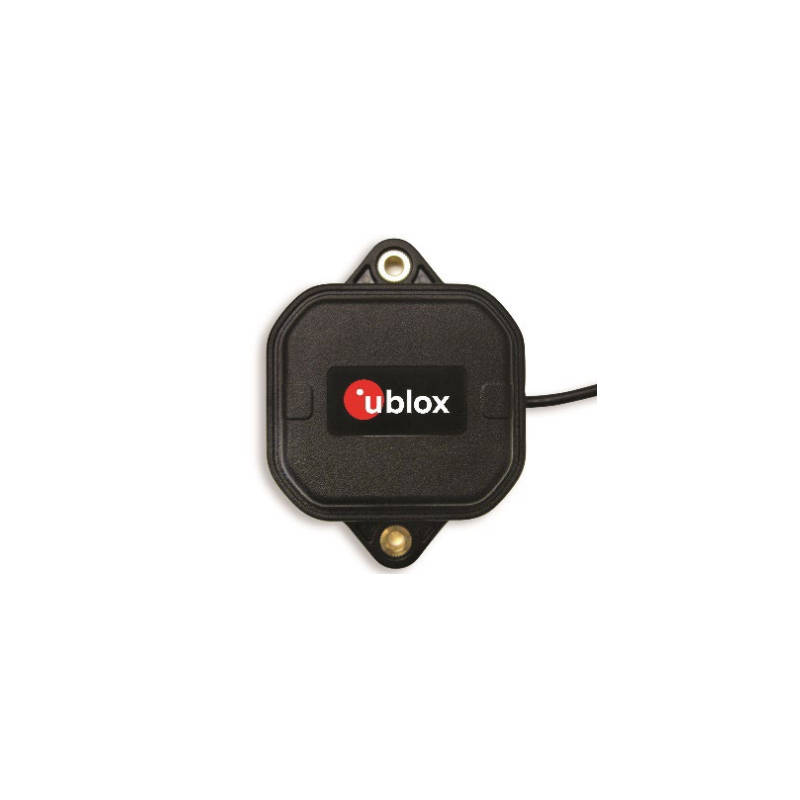

      今天我要向大家介紹的是 u-blox 的多頻段高精度有源GNSS天線——ANN-MB-01。這是一款專為高精度定位應用設計的緊湊型天線。該天線支持 GPS、GLONASS、Galileo 和 BeiDou 四大星座及 L1、L2/E5b/B2I 多頻段并發接收；集成高增益 LNA 和 SAW 預濾波器，提供出色的帶外抑制能力；標配 5 米 RG174 同軸電纜和 SMB 插頭連接器，支持磁吸底座與螺絲固定安裝；具備 IP67 防塵防水等級和寬溫工作能力，是 u-blox F9 平臺（如 ZED-F9P 模塊）的理想搭檔，可極大減少設計導入時間，廣泛應用于測繪、精準農業及無人駕駛等高精度定位場景。

主要特性
星座與信號：支持多頻段（L1, L2/E5b/B2I）有源 GNSS 接收，涵蓋 GPS (L1C/A, L2C)、GLONASS (L1, L2)、Galileo (E1, E5b) 及 BeiDou (B1I, B1C, B2I)
天線性能：采用高性能多頻段 RHCP 雙饋貼片天線元件；L1 頻段典型增益 3.5 dBic，L2 頻段典型增益 0.0-2.0 dBic（天頂方向）；L1/L2 頻段軸比均最大 2.0 dB
放大器性能：內置高增益 LNA（典型值 28 ± 3.0 dB）及 SAW 預濾波；L1 頻段總增益典型值 21.4 dB，L2 頻段典型值 21.4-22.4 dB；L1 噪聲系數最大 2.8 dB，L2 最大 3.2 dB；輸出 VSWR 最大 2.0
相位中心精度：L1 頻段相位中心水平偏移 <5 mm，向上偏移 8.9 mm；L2 頻段水平偏移 <5 mm，向上偏移 7.6 mm；變化量均控制在 10 mm 以內（基于 120 mm 圓形接地平面測量）
電源與功耗：支持 3.0 V 至 5.0 V 供電電壓；典型供電電流 15 mA
機械與安裝：尺寸 82.0 x 60.0 x 22.5 mm3，重量約 173 g（含線纜）；配備 5 m RG174 同軸電纜及 SMB 插頭；支持磁吸底座及 2 x M4 螺絲固定安裝

應用
高精度 GNSS 定位與導航
測繪與精準農業
無人駕駛與機器人
時間同步與差分基準站
