簡介

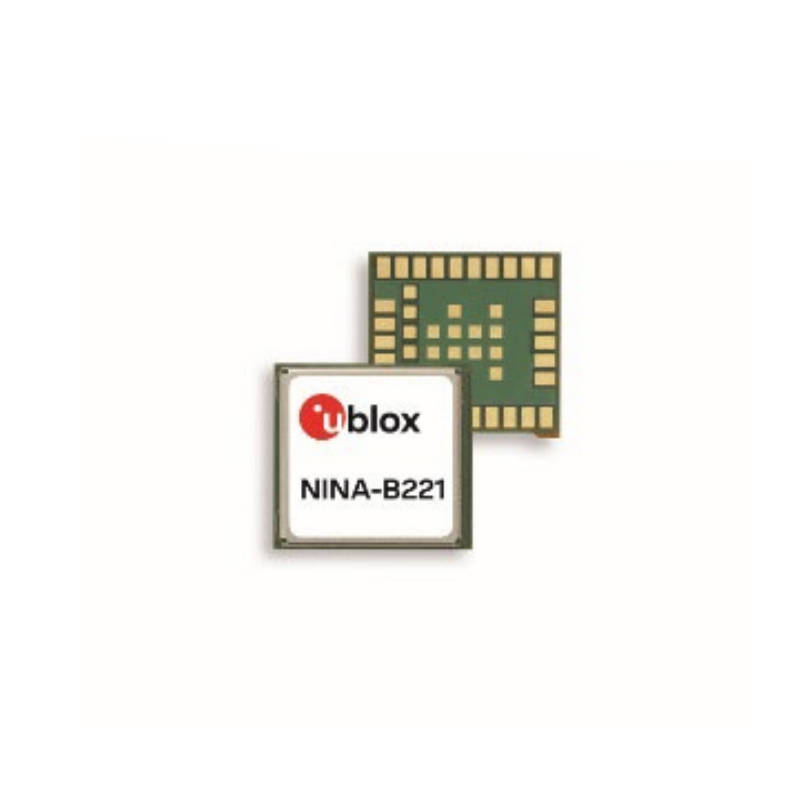

今天我要向大家介紹的是 u-blox 的獨立雙模藍牙模塊——NINA-B221-03B。這是一款專為專業IoT應用設計的高安全性緊湊型模塊。該模塊支持藍牙 BR/EDR 和藍牙低功耗 (BLE) 雙模 v4.2；采用 ESP32 雙核處理器，預裝 u-connectXpress 軟件，支持通過 AT 命令進行配置；具備安全啟動 功能，確保僅運行經認證的原始軟件；提供外部天線引腳 (50 ? 阻抗)，相比內置天線版本尺寸更?。▋H 10.0 x 10.6 mm）；支持 UART 和 SPI 數據接口；符合 RED、FCC、IC、MIC 等多國認證及 ISO 16750 專業級寬溫標準（-40 °C 至 +85 °C），是工業自動化、醫療設備及無線網關等關鍵物聯網應用的理想選擇。
主要特性
無線通信：支持雙模藍牙 v4.2+EDR 及 Bluetooth Low Energy；BR/EDR 典型傳導輸出功率 5 dBm，典型輻射功率 8 dBm EIRP；BLE 典型傳導輸出功率 5 dBm；BR/EDR 接收靈敏度 -88 dBm，BLE 接收靈敏度 -88 dBm
硬件核心：集成 2x Xtensa 32-bit LX6 MCU，4 Mbit SRAM 及 16 Mbit 閃存；內置加密硬件加速器
天線接口：NINA-B221 提供外部天線引腳 (ANT)，特征阻抗 50 ?，需配合 U.FL 連接器及參考設計使用（符合 FCC/IC 模塊化認證要求）
數據接口：支持 UART（最高 3 Mbaud，含 DSR/DTR 狀態控制）與 SPI（僅從機模式，最高 10 MHz）；啟動時自動檢測活動接口，二者不可同時使用
電源與功耗：供電電壓 3.0 V 至 3.6 V（典型 3.3 V）；支持 Stop 深度休眠模式，典型待機電流低至 5 μA；BLE 連接待機電流約 35 mA
機械規格：模塊尺寸 10.0 x 10.6 x 2.2 mm，重量 <1.0 g；采用 LGA 封裝，提供多達 16 個 GPIO 引腳
應用
工業自動化與醫療設備聯網
物聯網 與藍牙網絡
銷售點 (POS) 終端
家庭/樓宇自動化
以太網與無線網關
車載遠程信息處理
