簡介

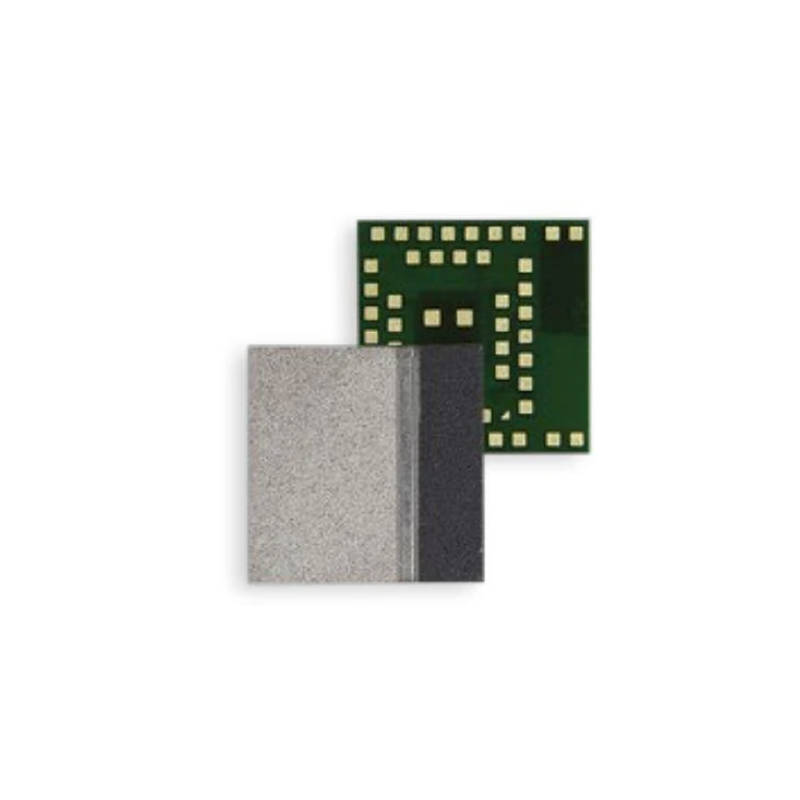

今天我要向大家介紹的是 u-blox 的獨立藍牙低功耗模塊——ANNA-B112-70B。這是一款專為專業IoT應用設計的超小型高性價比緊湊型模塊。該模塊支持藍牙低功耗 v5.0；采用 Nordic nRF52832 Arm Cortex-M4 處理器（帶 FPU），采用 Open CPU 架構（無預裝固件，支持開發者嵌入自定義應用）；提供內部天線及外部天線引腳（50 ? 阻抗）雙重選擇，配合外部天線調諧條可實現最高160米通信距離；支持 UART、SPI 和 I2C 多種數據接口；內置 NFC 標簽功能；符合 RED、FCC、IC、MIC 等多國認證及 -40 °C 至 +85 °C 工作溫度范圍，是工業自動化、醫療設備、無線網關及低功耗物聯網應用的理想選擇。
主要特性
無線通信：支持 Bluetooth Low Energy v5.0；BLE 典型傳導輸出功率 +4 dBm；BLE 接收靈敏度 -91 dBm；支持 1 Mbps 和 2 Mbps GFSK 數據速率。
硬件核心：集成 Arm Cortex-M4 MCU（帶 FPU），512 kB 閃存及 64 kB RAM；內置加密硬件加速器。
天線接口：支持內部集成天線（需將 ANT_INT 連接至 ANT，并配合外部天線調諧條）或外部天線（ANT 引腳，特征阻抗 50 ?）。
數據接口：支持 UART（最高 1 Mbps，支持硬件流控）、3x SPI（主從模式，最高 8 MHz）、2x I2C（100/400 kbps）；此外還支持 I2S 音頻接口及 SWD 調試接口。
電源與功耗：供電電壓 1.7 V 至 3.6 V（典型 3.0 V）；支持深度睡眠模式，無 RAM 數據保持時典型電流低至 300 nA；在 3.0 V 下，廣播待機電流最低 26 μA，連接待機電流最低 120 μA。
其他功能：內置 8 通道 ADC（8/10/12位分辨率）、模擬比較器、低功耗比較器、RTC 實時計數器、12 通道 PWM 以及被動式 NFC 標簽（13.56 MHz）。
機械規格：模塊尺寸 6.5 x 6.5 x 1.2 mm，采用 SiP 及 LGA 封裝；提供最多 25 個可配置 GPIO 引腳；防潮等級 MSL 3。
應用
工業自動化與傳感器網絡
醫療設備與健康監測
家庭/樓宇自動化
資產追蹤與智能信標
低功耗物聯網終端設備
