最新的模擬到數字轉換器（ADC）提供高性能的信號轉換為廣泛的應用需求。對于物聯網設計，一個關鍵的問題仍然是一個平衡要求的精密測量的愿望，以盡量減少設計的規模和復雜性。在達到這種平衡，設計師面臨著一個關鍵的決定，采用最有效的電壓基準源的應用。集成ADC的參考電壓可以簡化設計，但當應用程序需要最佳的測量精度，外部參考電壓電路通常是明確的選擇。
?
準確的測量是物聯網視覺的物理現象的詳細分析的基礎，精確的電壓基準是必不可少的精確測量。不管一個ADC的底層架構，它的操作從根本上依賴于一個輸入電壓的比較基準電壓，以創建一個適當?shù)妮敵龃a的基礎上，這些值。在理想情況下，這種關系表示為
?
Output code = VIN x （2n/VREF）
?
where：
?
VIN is the analog input voltage to the ADC，
?
n is the number of ADC output bits， and
?
VREF is the analog value of the reference voltage supplied to the ADC.
?
?

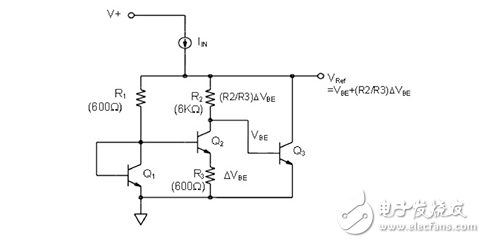

Traditional voltage reference designs are built around a bandgap reference circuit （Figure 1）。 In this conventional design， the output is produced by summing voltage components with opposite polarity temperature coefficients to produce an output voltage that is reasonably temperature-stable and equal to the silicon bandgap voltage of 1.205 V. Most voltage reference designs extend this basic design with circuitry to increase the reference voltage level and buffer the output against load changes.
?
