SSM4321是一款全集成、高效、D級音頻放大器，提供輸出電壓、輸出電流和PVDD電源電壓的數字輸出。針對移動電話應用而實現的最高性能設計。該應用電路只需極少的外部元件，并且放大器采用2.5 V至5.5 V電源供電，輸入/輸出則采用1.42 V至3.6 V電源供電。采用5.0 V電源和一個0.1 Ω V/I檢測電阻時，SSM4321能夠提供2.2 W連續輸出功率，驅動4 Ω負載，總諧波失真加噪聲（THD + N）小于1%。

　　SSM4321采用高效率、低噪聲調制方案，無需外部LC輸出濾波器。即使輸出功率較低時，該調制方案也能提供高效率。采用5.0 V電源時，SSM4321能夠以89%的效率將1.4 W功率驅動到8Ω負載，信噪比（SNR）大于100 dB。

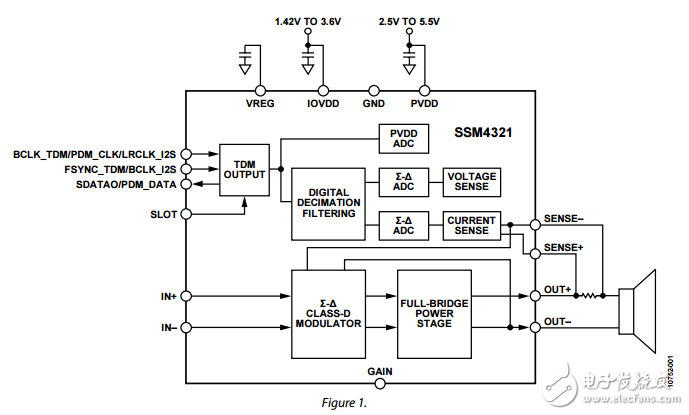

　　SSM4321內置檢測電路，可檢測輸出電流、輸出電壓和PVDD電源電壓。電流檢測采用輸出引腳和負載之間連接的外部檢測電阻來實現。輸出電流和電壓均被發送至具有16位分辨率的ADC；PVDD電源電壓則被發送至一個具有8位分辨率的ADC。

　　這些ADC的輸出通過TDM或I2S輸出串行端口提供。SLOT引腳用來決定TDM接口上將使用四個可能輸出時隙中的哪一個。通過反轉BCLK和FSYNC的引腳連接可以選擇一個立體聲I2S接口。還可以通過SLOT引腳選擇電壓和電流數據的直接PDM位流。

　　與其它D類架構相比，采用擴頻脈沖密度調制（PDM）可提供更低的電磁輻射。擴頻PDM固有的隨機特性可以避免多個互相靠近的放大器發生時鐘交調（差頻效應）。

　　SSM4321產生的EMI輻射極低，大幅降低了D類輸出（特別是100 MHz以上）的輻射。SSM4321的超低EMI輻射特性也有助于解決天線和RF靈敏度問題。

　　該器件包含一個高度靈活的增益選擇引腳，只需一個串聯電阻就可選擇0 dB、3 dB、6 dB、9 dB或12 dB的增益設置。輸入阻抗固定為80 kΩ，與所選增益無關。

　　SSM4321具有關斷模式，關斷電流典型值小于1 μA。關斷通過移除BCLK輸入來使能。BCLK引腳上必須有時鐘信號，該器件才能正常工作。該器件還內置爆音與咔嚓聲抑制電路，可以使器件開啟和關閉期間輸出端的電壓突波最小，從而降低啟動和停用時的聲頻噪聲。

　　SSM4321的額定溫度范圍為?40°C至+85°C工業溫度范圍。它內置熱關斷和輸出短路保護功能，采用16引腳、0.4 mm間距、1.74 mm x 1.74 mm、無鹵晶圓級芯片規模封裝（WLCSP）。
