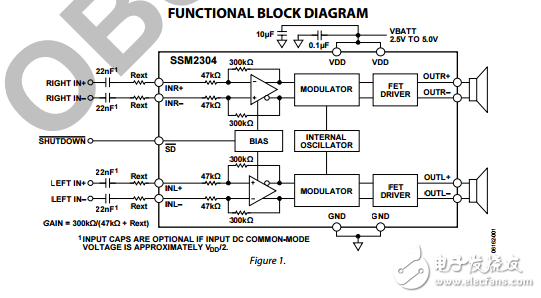

該SSM2304是一個完全集成的、高效的D類立體聲音頻放大器。它的目的是最大限度地提高便攜式應用程序的性能。應用電路需要最少的外部元件，從一個2.5 V到5 V供電。它是能夠提供連續輸出功率2 W小于10%的THD + N駕駛4Ω負荷從5 V電源。SSM2304特征的高效率、低噪聲的調制方案。它與85%的效率在1.4瓦到8Ω從5 V電源供電，具有信噪比（SNR），優于98分貝。PDM調制用于提供低emiradiated排放與其他D類架構相比。有一個典型的SSM2304關斷電流為20 nA的微功率停機模式。關機是通過應用邏輯低到SD引腳。該設備的架構允許它達到非常低的POP和點擊級別。這樣可以在接通和關閉時最大限度地減少輸出時的電壓毛刺，從而減少激活和失活時的可聽噪聲。SSM2304的全差分輸入提供共模噪聲輸入優良的抑制。輸入耦合電容可以省略，如果直流輸入共模電壓大約為VDD / 2。的電源噪聲SSM2304還具有優良的抑制，包括噪聲引起的GSM傳輸脈沖和射頻整流。有一個預設的SSM2304增益18 dB，可通過外部電阻降低。該SSM2304是指定在商業溫度范圍（?40°C + 85°C）。它具有內置熱關斷輸出短路保護。它在提供16引腳3毫米3毫米×引腳架構芯片級封裝（LFCSP）。
