基于Multisim的數字電子鐘課程設計

數字電子鐘是一種用數字顯示秒﹑分﹑時的記時裝置，與傳統的機械鐘相比，他具有走時準確﹑顯示直觀﹑無機械傳動裝置等優點，因而得到了廣泛的應用：小到人們的日常生活中的電子手表，大到車站﹑碼頭﹑機場等公共場所的大型數顯電子鐘。

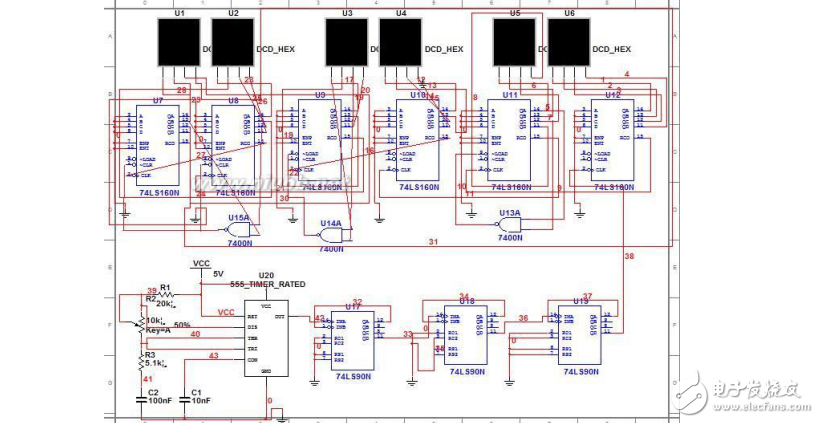

本課程設計要用通過簡單的邏輯芯片實現數字電子鐘。要點在于用555芯片連接輸出為一秒的多諧振蕩器用于時鐘的秒脈沖，用74LS160（10進制計數器）74LS00（與非門芯片）等連接成60和24進制的計數器，再通過七段數碼管顯示，構成了簡單數字電子鐘。

數字電子鐘由秒信號發生器、“時、分、秒”計數器、譯碼器以及顯示器、校時電路等組成。秒信號產生器是整個系統的時基信號，它直接決定計時系統的精度，一般用555構成的振蕩器或石英晶體振蕩器加分頻器來實現。將標準秒脈沖信號送入“秒計數器，該計數器采用60進制計數器，每積累60秒發出一個“分脈沖”信號，該信號將作為“分計數器”的時鐘脈沖?！胺钟嫈?shù)器”也采用60進制計數器，每累計60分，發出一個“時脈沖”信號，該信號將被送到“時計數器”，“時計數器”采用24進制計數器，可以實現一天24h的累計，譯碼顯示電路將“時、分、秒”計數器的輸出狀態經七段顯示譯碼器譯碼，通過六位LED顯示器顯示出來，校時電路是來對“時、分、秒”顯示數字進行校對調整。
