本文詳細介紹了開關電源（SMPS）中各個元器件損耗的計算和預測技術，并討論了提高開關調節器效率的相關技術和特點，以選擇最合適的芯片來達到高效指標。本文介紹了影響開關電源效率的基本因素，可以以此作為新設計的準則。我們將從一般性介紹開始，然后針對特定的開關元件的損耗進行討論。
　　一、效率估計
　　能量轉換系統必定存在能耗，雖然實際應用中無法獲得100%的轉換效率，但是，一個高質量的電源效率可以達到非常高的水平，效率接近95%.
　　絕大多數電源IC的工作效率可以在特定的工作條件下測得，數據資料中給出了這些參數。Maxim的數據資料給出了實際測試得到的數據，其他廠商也會給出實際測量的結果，但我們只能對我們自己的數據擔保。圖1給出了一個SMPS降壓轉換器的電路實例，轉換效率可以達到97%，即使在輕載時也能保持較高效率。
　　采用什么秘訣才能達到如此高的效率？我們最好從了解SMPS損耗的公共問題開始，開關電源的損耗大部分來自開關器件（MOSFET和二極管），另外小部分損耗來自電感和電容。但是，如果使用非常廉價的電感和電容（具有較高電阻），將會導致?lián)p耗明顯增大。
　　選擇IC時，需要考慮控制器的架構和內部元件，以期獲得高效指標。例如，圖1采用了多種方法來降低損耗，其中包括：同步整流，芯片內部集成低導通電阻的MOSFET，低靜態電流和跳脈沖控制模式。我們將在本文展開討論這些措施帶來的好處。
　　

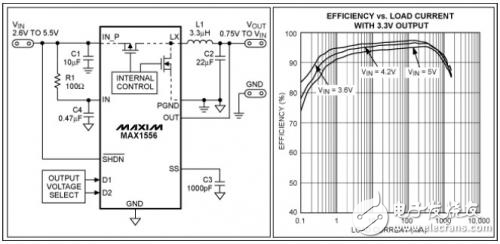

　　圖1. MAX1556降壓轉換器集成了低導通電阻的MOSFET，采用同步整流，可以達到95%的轉換效率，效率曲線如圖所示。
　　二、降壓型SMPS
　　損耗是任何SMPS架構都面臨的問題，我們在此以圖2所示降壓型（或buck）轉換器為例進行討論，圖中標明各點的開關波形，用于后續計算。
　　

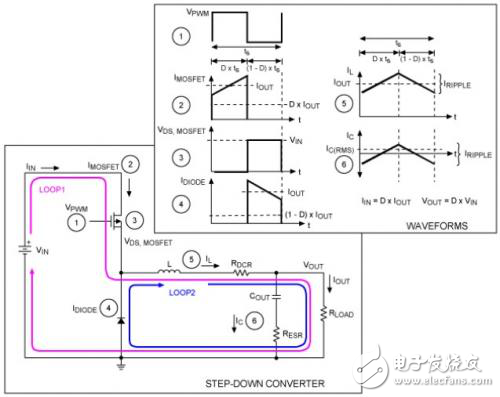

　　圖2.通用降壓型SMPS電路和相關波形，對于理解SMPS架構提供了一個很好的參考實例。
　　降壓轉換器的主要功能是把一個較高的直流輸入電壓轉換成較低的直流輸出電壓。為了達到這個要求，MOSFET以固定頻率（fS），在脈寬調制信號（PWM）的控制下進行開、關操作。當MOSFET導通時，輸入電壓給電感和電容（L和COUT）充電，通過它們把能量傳遞給負載。在此期間，電感電流線性上升，電流回路如圖2中的回路1所示。當MOSFET斷開時，輸入電壓斷開與電感的連接，電感和輸出電容為負載供電。電感電流線性下降，電流流過二極管，電流回路如圖中的環路2所示。MOSFET的導通時間定義為PWM信號的占空比（D）。D把每個開關周期分成［D×tS］和［（1 - D）×tS］兩部分，它們分別對應于MOSFET的導通時間（環路1）和二極管的導通時間（環路2）。所有SMPS拓撲（降壓、反相等）都采用這種方式劃分開關周期，實現電壓轉換。對于降壓轉換電路，較大的占空比將向負載傳輸較多的能量，平均輸出電壓增加。相反，占空比較低時，平均輸出電壓也會降低。根據這個關系，可以得到以下理想情況下（不考慮二極管或MOSFET的壓降）降壓型SMPS的轉換公式：VOUT = D×VIN IIN = D×IOUT需要注意的是，任何SMPS在一個開關周期內處于某個狀態的時間越長，那么它在這個狀態所造成的損耗也越大。對于降壓型轉換器，D越低（相應的VOUT越低），回路2產生的損耗也大。
