音頻斷續 光激發的高頻率輸出報警電路
音頻斷續 光激發的高頻率輸出報警電路

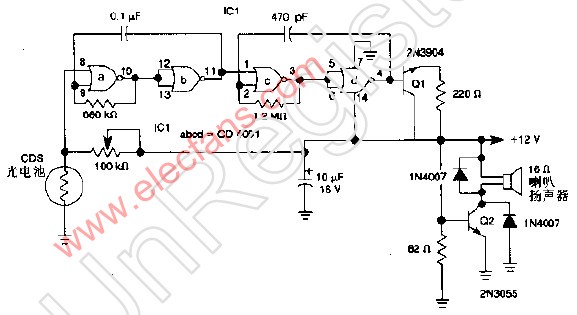

該電路可產生功率高達1W的音頻信號以驅動揚聲器或喇叭，當CDS光電池受到光線照射時。其電阻值下降從而激發："或非門"a和b產生一個低頻（10Hz）方波脈沖，該脈沖對“或非門”c和d構成的1KHz振蕩器進行控制，從而產生一個脈動頻率為10Hz的1KIHZ音頻信號。Q1和Q2把該信號放大。Q2（2N3055）驅動揚聲器。
