電子發燒友網訊：全球首款27寸顯示屏惠普Z1一體工作站，可通過迅速卸下顯示屏置換升級里面各部件，無需任何工具！

究竟怎樣對Z1進行修理和升級呢？電子發燒友網將帶領大家走上惠普最新革命性PC拆解之旅，揭開惠普Z1一體式工作站神秘面紗。

第一步 清點下惠普Z1的配置指標

1、英特爾雙核i3處理器

2、27“ 2560x1440 分辨率，斜對角LED背光IPS顯示器

3、四個內存條插槽，最高可擴展至32GB DDR3 RAM

4、SATA 7200 RPM， 500 GB 硬盤驅動

5、一個內部USB接口

第二步 惠普Z1屏幕底下的一綠色按鈕，別以為這是電源開關，如果這樣的話，那么就大錯特錯了。其實，這個綠色按鈕是具有激活程序功能的按鈕，也就是說，它是觸摸模式的切換鍵。

第三步 惠普Z1一體式工作站比預想中更容易拆開，里面整個就像一公文包。你只要動動大拇指就能取出里面的東西。

第四步 上圖是Z1元器件替換簡圖

第五步 所有在Z1中的主要元器件都無需任何工具便可拆解。拆下個硬盤及硬盤支架，真的很方便。

第六步 惠普Z1散熱大風扇

第七步 起出SATA電纜線即可卸下光盤

第八步 只需兩個手指就可以取出RAM模塊?；萜語1一體式工作站可以支持?jǐn)U展到32GB DDR3 RAM內存

第九步 下一步的目標是取下400瓦電源。

第十步 尋找NVIDIA Quadro顯卡

第十一步 完全驚嘆于內置USB的位置，它被完美的嵌入在無線鼠標接收器模塊的下方。

第十二步 從CPU頂部拆解出散熱風扇

第十三步 將英特爾處理器從Z1主板上拆下。經確認，該處理器為英特爾i3 2120內核處理器，運行速度達到3.30GHz。

第十四步 上圖左邊藍色框內為CMOS重置按鈕；橙色框內為主板驅動電源插口；紅色框內為內置第二個USB接口插槽。

第十五步 拆下影響標配喇叭模塊

第十六步 拆下USB接口后面的I/O模塊，在此我們可發現：

1、顯示器輸入輸出接口

2、以太網接口

3、S/PDIF接口

4、四個USB 2.0接口

5、音頻接口和低音炮接口

第十七步 解構SATA連接器

第十八步 又發現一個I/O模塊，分別是：

1、四合一媒體讀卡器

2、火線接口

3、兩個藍色的USB 3.0 接口

4、麥克風接口

第十九步、在藍牙模塊、WiFi 模塊、ATX連接器等紛紛拆下之際，主板也應聲而出。

第二十步、接下來的是LCD液晶顯示器的拆解。

第二十一步、由其惠普Z1主板分析可知其內部各大芯片廠商供應商一覽：

1、Intel Core i3-2120 處理器和Intel HD Graphics 2000

2、Intel BD82C206 平臺控制器

3、ON NCP6151 CPU 及 GPU 控制器

4、德州儀器 TUSB7320 超高速 USB xHCI主機控制器

5、IDT 92HD91B音頻解碼器

6、德州儀器 DRV604線路驅動器和麥克風放大器

7、MPS MP3399 LED 驅動器

8、NXP 74LVC14AD反相施密特觸發器

9、Nuvoton NPCD379HAKFX

10、華邦250128BVFG

11、Alpha & Omega AOZ5006Q1同步電源功率模塊

12、英飛凌 SLB9635TT1.2 TPM 嵌入式安全控制器

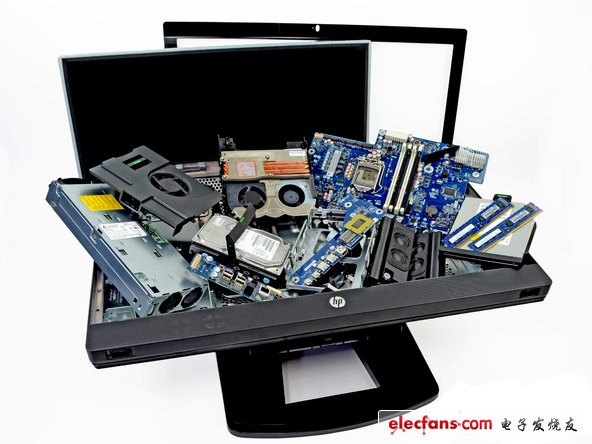

第二十二步、惠普一體式電腦拆解全家福。
