解密德州儀器芯片在諾基亞N95中的應用
電子發燒友網訊【編譯/David】：透過拆解諾基亞N95，可清晰看到其硬件電路圖及芯片的布局。本文主要分析德州儀器的芯片在N95硬件電路和主板芯片中所起的作用，以期給電子發燒友網的電子工程師讀者帶來另一角度的設計和啟發。

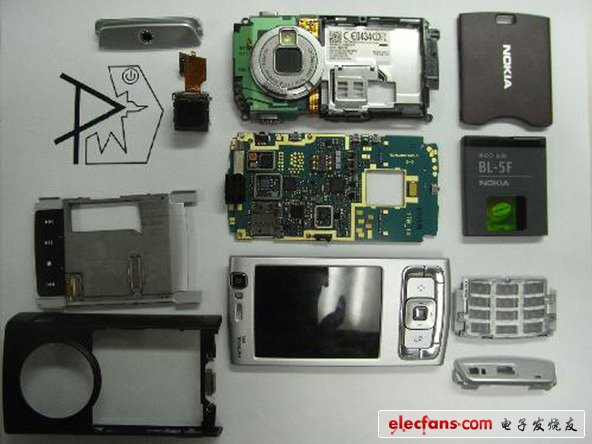

拆開諾基亞N95手機。在這部分中值得注意的是有個MicroSD卡存儲器。這部智能手機很難拆解，但是當我們最終看到一堆IC芯片，電阻和電路板，這一切都是值得的！

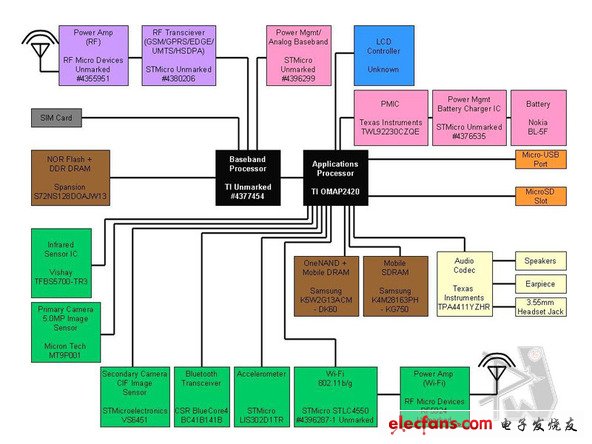

N95有三個不同的記憶存儲單元，一個飛索半導體公司的和兩個是三星的。上面跑著德州儀器的基帶處理器和德州儀器的OMAP2420應用處理器。雙核處理器的確使得該機的電路布置相當復雜，也使得該機在消耗較少的功耗，取得較大程度的性能提高，難怪該機曾被稱為是諾基亞的機皇。

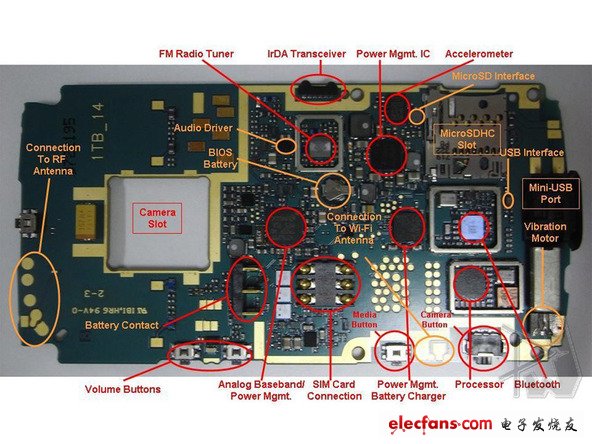

在N95的PCB主板背面。如果說N95的特點，那就是其顯示屏是獨立掛載式的，可以在PCB主板兩面均可掛載。

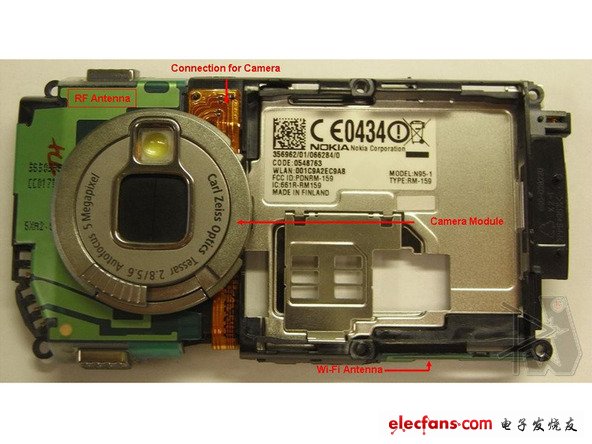

最后，是攝像頭模塊。一個500萬兆攝像頭，由美光科技設計的帶有圖像傳感器。
