采用最新10nm工藝,iPhone8亮點到底有多少?

dKBf_eetop_1 ? 來源:互聯網 ? 作者:佚名 ? 2017-09-25 06:56 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

雖然iPhone 8在外觀上和iPhone7沒有太大的區別,但是在內部硬件實際上投入了更多的成本。

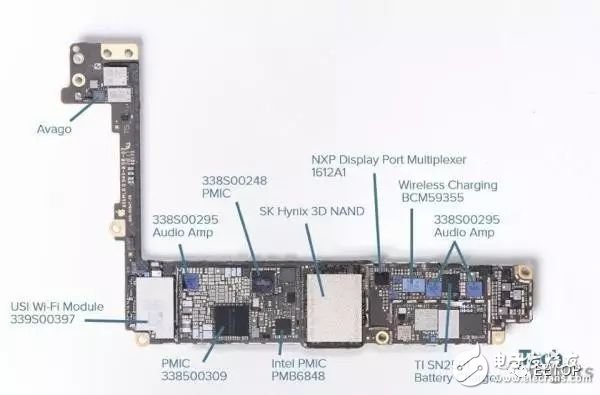

科技調研公司TechInsights在iPhone 8上市后第一時間送出了iPhone 8 Plus的拆機報告,該機型號為A1897,擁有256GB機身存儲。報告稱這個型號比去年的iPhone 7 Plus成本高出了大約33美元左右(367.5美元對比334.5美元)。

TechInsights指出,成本上漲的一大原因是DDR4內存從14.5美元漲到了21美元。另外NAND閃存芯片的成本也從55美元上上漲到了75美元。這樣算下來,內存芯片的成本就 達到了26.5美元。目前全球內存芯片一直處于供不應求的狀態,因此導致了全球價格上漲。蘋果的主要內存芯片供應商為SK海力士。

除了內存芯片漲價在之外,蘋果的處理器A11Bionic的成本也上升了4.5美元到48美元,因?yàn)樗谧钚碌?0nm工藝,有著更高的晶體管密度。

由于元件成本的上漲,蘋果今年的利潤勢必也會遭受到消極影響。不過蘋果還可以依靠11月初上市的iPhone X來彌補,后者有著高達999美元的起售價。TechInsights認為iPhone X才是真正的變革者,iPhone 8不過只是常規的改良。

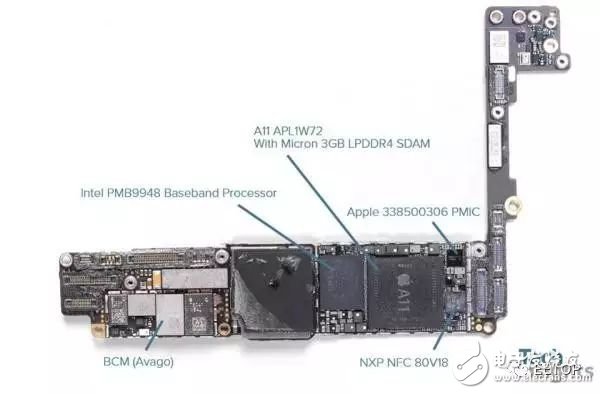

另外值得一提的是,TechInsights在拆解iPhone 8 plus的時候發現了Intel基帶芯片,蘋果從去年的iPhone 7開始將Intel納為基帶供應商,以此從高通手中擁有獲得更多的議價能力。

可以看到,iPhone 8 Plus內置的是Intel第四代LTE基帶芯片XMM 7480,它理論上能提供600Mbps的下載速度以及150Mbps的上傳速度。相比之下,去年iPhone 7所使用的Intel基帶芯片下載上傳速度分別為450Mbps和100Mbps。另外Intel為iPhone 8 Plus供應了收發器電源管理芯片。
