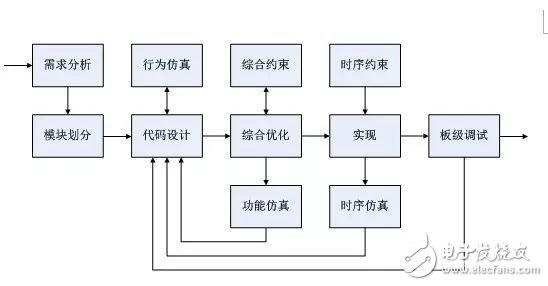

如圖1.9所示。這個流程圖是一個相對比較高等級的FPGA開發流程，從項目的提上議程開始，設計者需要進行FPGA功能的需求分析，然后進行模塊的劃分，比較復雜和龐大的設計，則會通過模塊劃分把工作交給一個團隊的多人協作完成。各個模塊的具體任務和功能劃分完畢（通常各個模塊間的通信和接口方式也同時被確定），則可以著手進行詳細設計，包括代碼輸入、綜合優化、實現（映射和布局布線）。

為了保證設計達到預期要求，各種設計的約束輸入以及仿真驗證也穿插其間。在EDA工具上驗證無誤后，則可以生成下載配置文件燒錄到實際器件中進行板級的調試工作。從圖中的箭頭示意不難看出，設計的迭代性是FPGA開發過程中的一個重要特點，這就要求設計者從一開始就要非常認真細致，否則后續的很多工作量可能就是不斷的返工。

圖1.7 FPGA開發流程

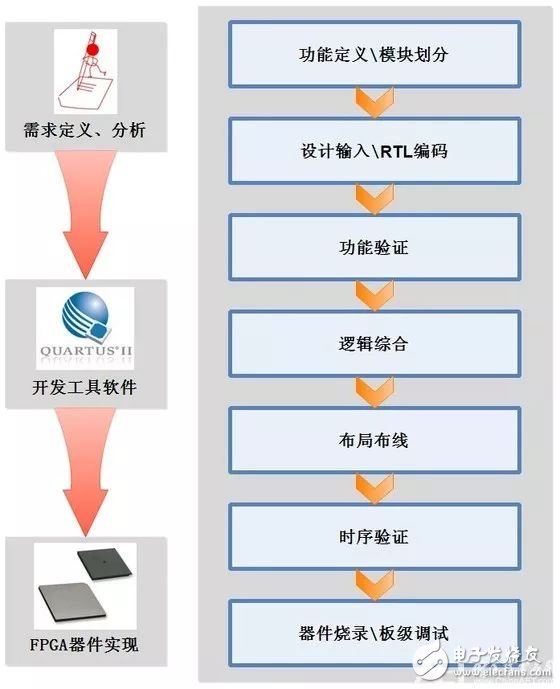

當然了，對于沒有實際工程經驗的初學者而言，這個流程圖可能不是那么容易理解。不過沒有關系，我們會簡化這個過程，從實際操作角度，以一個比較簡化的順序的方式來理解這個流程。如圖1.8所示，從大的方面來看，F(xiàn)PGA開發流程不過是三個階段，第一個階段是概念階段，或者也可以稱之為架構階段，這個階段的任務是項目前期的立項準備，如需求的定義和分析、各個設計模塊的劃分；第二個階段是設計實現階段，這個階段包括編寫RTL代碼、并對其進行初步的功能驗證、邏輯綜合和布局布線、時序驗證，這一階段是詳細設計階段；第三個階段是FPGA器件實現，除了器件燒錄和板級調試外，其實這個階段也應該包括第二個階段的布局布線和時序驗證，因?yàn)檫@兩個步驟都是和FPGA器件緊密相關的。我們這么粗略的三個階段劃分并沒有把FPGA整個設計流程完全的孤立開來，恰恰相反，從我們的階段劃分中，我們也看到FPGA設計的各個環節是緊密銜接、相互影響的。

圖1.8 簡化的FPGA開發流程
