大家學習這些電子器件，頭腦中要逐漸形成一種意識，不管是我們的單片機，還是74HC138，甚至三極管等等，都是有數據手冊的。不管是設計電路還是編寫程序，器件的數據手冊是我們最好的參考資料，那我們今天來學習 1602，首先就要看它的數據手冊。手冊大家可以在網上找到，這里我講的時候只挑手冊的重點講。

首先我們來看一個主要技術參數表格，如表 12-3 所示。

1602 液晶，從它的名字我們就可以看出它的顯示容量，就是可以顯示 2 行，每行 16 個字符的液晶。它的工作電壓是 4.5V～5.5V，對于這點我們?cè)O(shè)計電路的時候，直接按照 5V 系統設計，但是保證我們的 5V 系統最低不能低于 4.5V。在 5V 工作電壓下測量它的工作電流是 2mA，大家注意，這個 2mA 僅僅是指液晶，而它的黃綠背光都是用 LED 做的，所以功耗不會太小的，一二十毫安還是有的。

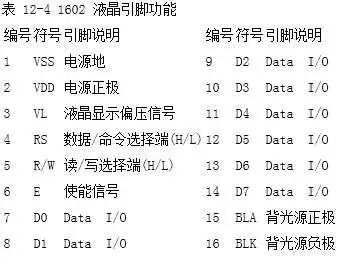

1602 液晶一共 16 個引腳，每個引腳的功能，我們都可以在它的數據手冊上獲得。而這些基本的信息，在我們?cè)O(shè)計電路和編寫代碼之前，必須先看明白，如表 12-4 所示。

液晶的電源 1 腳 2 腳以及背光電源 15 腳 16 腳，不用多說，正常接就可以了。

3 腳叫做液晶顯示偏壓信號，大家注意到小黑塊沒有，當我們要顯示一個字符的時候，有的黑點顯示，有的黑點就不能顯示，這樣就可以實現我們想要的字符了。我們這個 3 腳就是用來調整顯示的黑點和不顯示的之間的對比度，調整好了對比度，就可以讓我們的顯示更加清晰一些。在進行電路設計實驗的時候，通常的辦法是在這個引腳上接個電位器，也就是我們初中學過的滑動變阻器。通過調整電位器的分壓值，來調整 3 腳的電壓。而當產品批量生產的時候，我們可以把我們調整好的這個值直接用簡單電路來實現，就如同在我們板子上，我們直接使用的是一個 18 歐的下拉電阻，市面上有的 1602 的下拉電阻大概 1 到 1.5K 也是比較合適的值。

4 腳是數據命令選擇端。對于液晶，有時候我們要發送一些命令，讓它實現我們想要的一些狀態，有時候我們要發給它一些數據，讓它顯示出來，液晶就通過這個引腳來判斷接收到的是命令還是數據，這個引腳我們接到了 ADDR0 上，通過跳線帽和 P1.0 連接在一起。大家注意學會讀手冊，看到這個引腳描述里：數據/命令選擇端，而后跟了括號(H/L)，他的意思就是當這個引腳是 H(High)高電平的時候，是數據，當這個引腳是 L(Low)低電平的時候，是命令。

5 腳和 4 腳用法類似，功能是讀寫選擇端。我們既可以寫給液晶數據或者命令，也可以讀取液晶內部的數據或狀態，就是控制這個引腳。因?yàn)橐壕П旧韮?nèi)部有 RAM，實際上我們送給液晶的命令或者數據，液晶需要先保存在緩存里，然后再寫到內部的寄存器或者 RAM中，這個就需要一定的時間。所以我們進行讀寫操作之前，首先要讀一下液晶當前狀態，是不是在“忙”，如果不忙，我們可以讀寫數據，如果在“忙”，我們就需要等待液晶忙完了，再進行操作。讀狀態是常用的，不過讀液晶數據我接觸的場合沒怎么用過，大家了解這個功能即可。這個引腳我們接到了 ADDR1 上，通過跳線帽和 P1.1 連接在一起。

6 腳是使能信號，很關鍵，液晶的讀寫命令和數據，都要靠它才能正常讀寫，我們后邊詳細講這個引腳怎么用。這個引腳我們通過跳線帽接到了 ENLCD 上，這個位置的跳線是為了和另外一個 12864 液晶的切換使用而設計的。

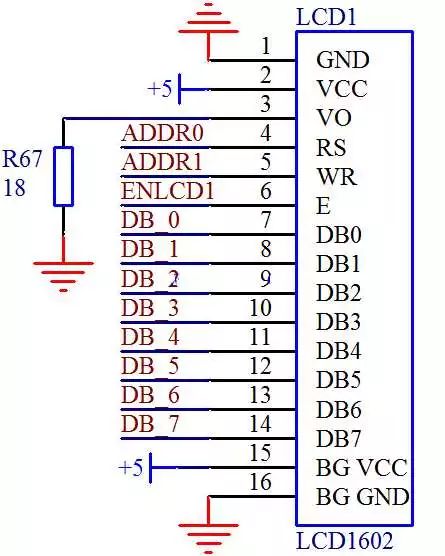

7 到 14 引腳就是 8 個數據引腳了，我們就是通過這 8 個引腳讀寫數據和命令的。我們統一接到了 P0 口上。來看一下開發板上的 1602 接口的原理圖，如圖 12-1 所示。

圖 12-1 1602 液晶接口原理圖
