1、耦合矩陣簡介

我們常見的帶通濾波器，帶阻濾波器都屬于耦合諧振器電路。當諧振器在中心頻率諧振，通過一定的耦合結構（諧振器間能量交換結構）設計，使能量合理的在諧振器間儲存?zhèn)鬟f便可以實現特定頻率/特定要求的濾波功能。諧振器間傳遞的能量和儲存能量之比稱為耦合系數，耦合系數可以用一個矩陣表示，個人推薦的經典的理解耦合矩陣參考文獻如下：

《現代微波濾波器的結構與設計》第五章耦合諧振器帶通濾波器，個人認為此書是微波無源電路圣經，常讀常新，建議沒事就翻一翻；

《Microstrip Filters for RFand Microwave Applications》詳細閱讀第八章；

《Genera coupling matrix synthexis methods for chebyshev filtering functions》附：個人根據此論文編寫的matlab程序?？梢宰鳛槔碚搮⒖?，但做工程的時候我自己很久沒有使用了；

耦合矩陣綜合的軟件推薦：CoupleFila-cr（可以百度搜索下載）

2、ADS中綜合耦合矩陣建模

通過閱讀論文可知耦合矩陣有兩種獲得方法。一種是通過傳輸函數直接綜合耦合矩陣，然后通過一定的旋轉變換得到實際可實現的耦合形式。另一種是通過優化方法，將理想傳輸函數作為標準，通過優化獲得所需耦合矩陣。再ADS中建模獲得耦合矩陣實際是優化方法，可以獲得任意結構的耦合矩陣。

ADS中綜合耦合矩陣的典型模型見圖 1。原計劃寫出詳細推導過程，但由于本周工作較緊，就先折衷完成分享計劃。感興趣的可自行推導。

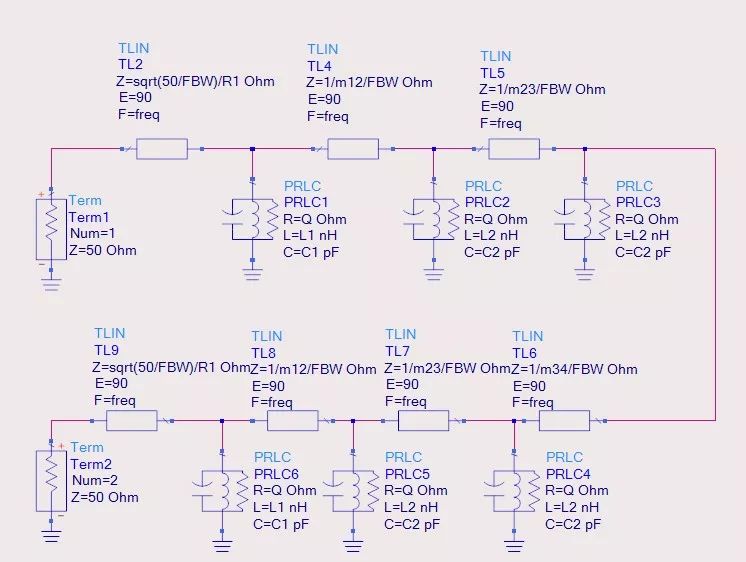

圖1 ADS中典型耦合矩陣模型（原理圖）

模型中各參數數學表達：

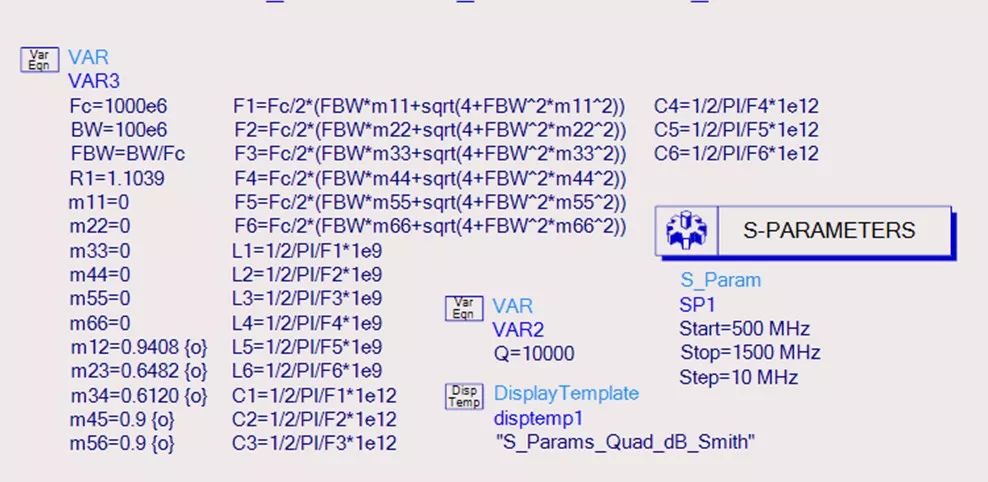

圖2 ADS中典型耦合矩陣模型（參數表達）

3、耦合矩陣綜合

有了常規的原型文件，我們就可以對耦合矩陣進行綜合了。以一個CQ結構為例，我們在2，5間加入負耦合，原理圖如圖 3。

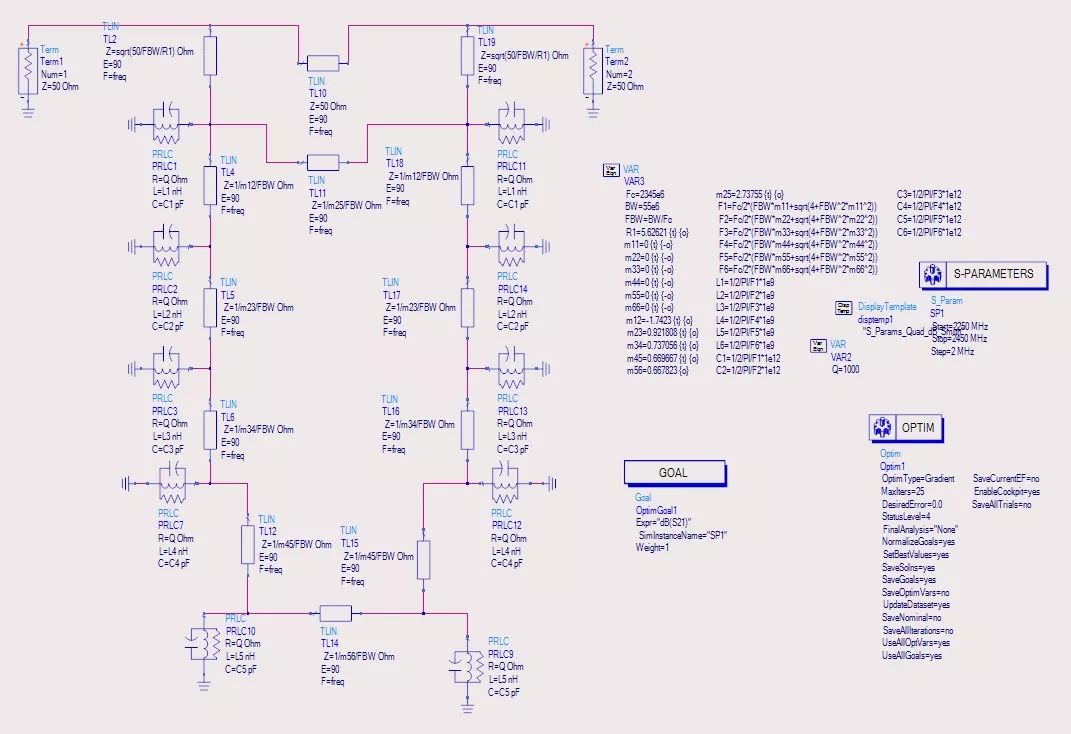

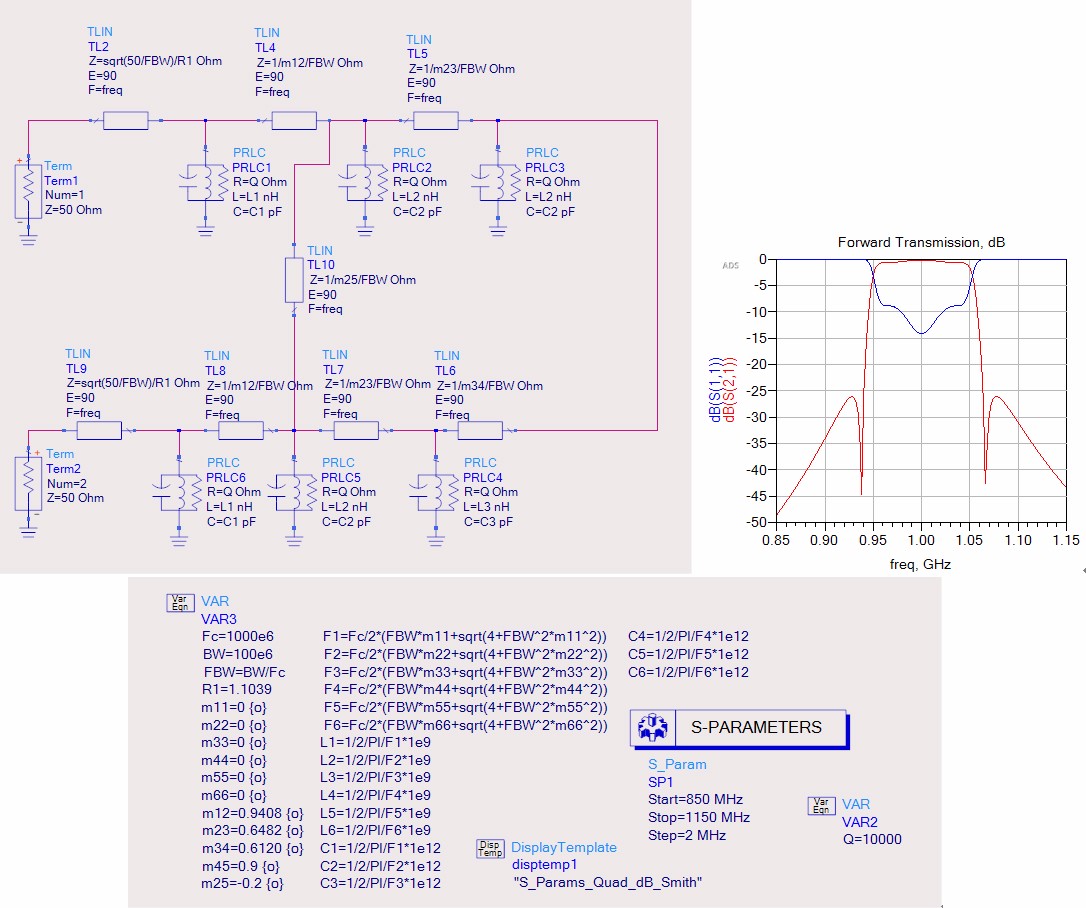

圖3 CQ結構綜合模型

在一個切比雪夫原型基礎上增加了一個CQ耦合，可以看到駐波現在并不好，在ADS中放置一個駐波優化，對電路進行優化，優化設置和結果見圖 4。

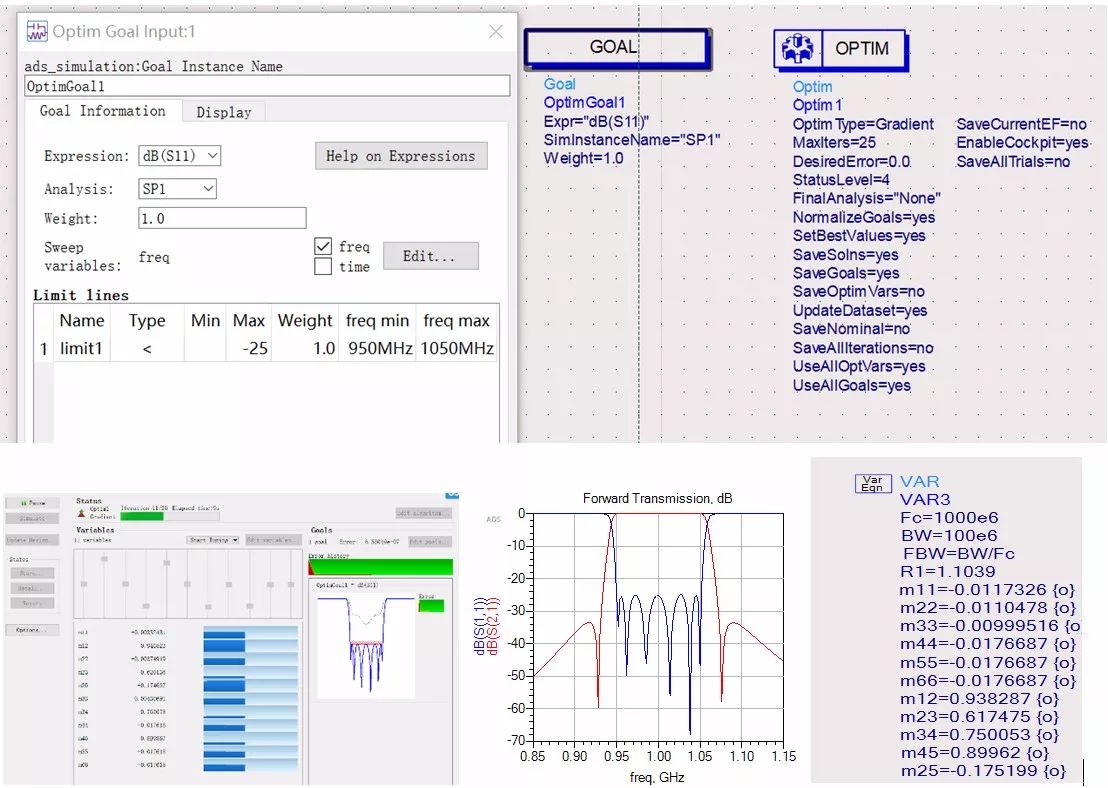

圖4 優化設置及結果

經過一個簡單的優化，我們得到了想要的耦合系數參數。所有耦合諧振器形式的電路均可以通過此種方法進行綜合，例如圖5的一個典型源和負載直接耦合帶阻濾波器。

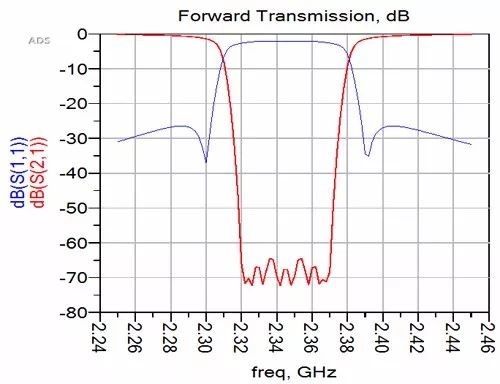

圖5 一個典型的帶阻濾波器綜合(此種結構無需長傳輸線)

4、耦合矩陣綜合的用途

綜合耦合矩陣可以

·對濾波器性能有個合理的評估·可以對濾波器設計調試進行指導

現在耦合諧振器式的濾波器大多采用群時延方法，通過電路我們可以了解各諧振器的時延，從而在設計和調試時能準確判斷問題所在，從而進行濾波器快速設計。

拿圖4的CQ帶通濾波器為例：

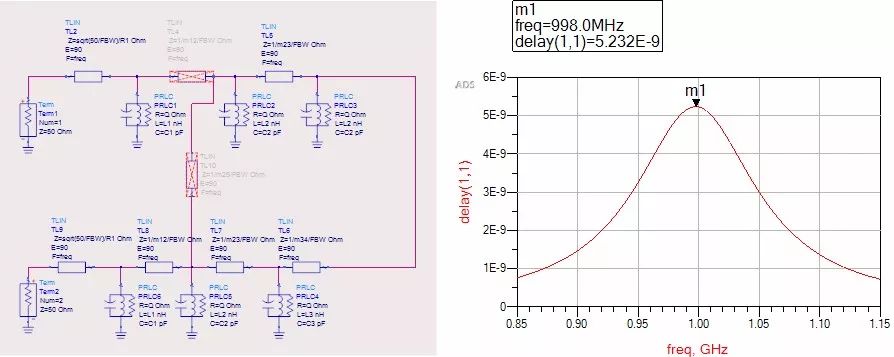

輸入時延

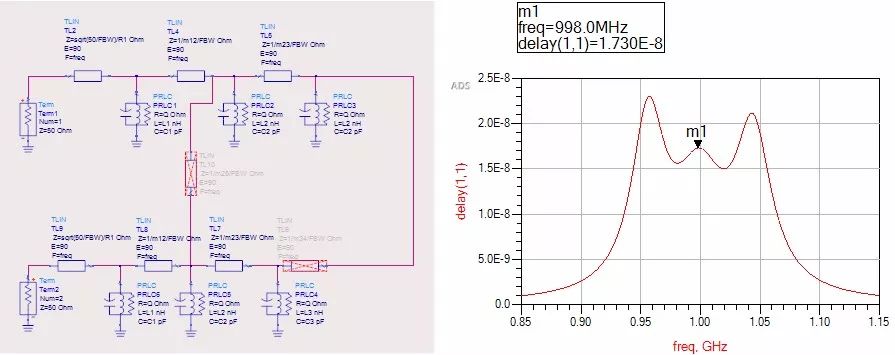

12時延

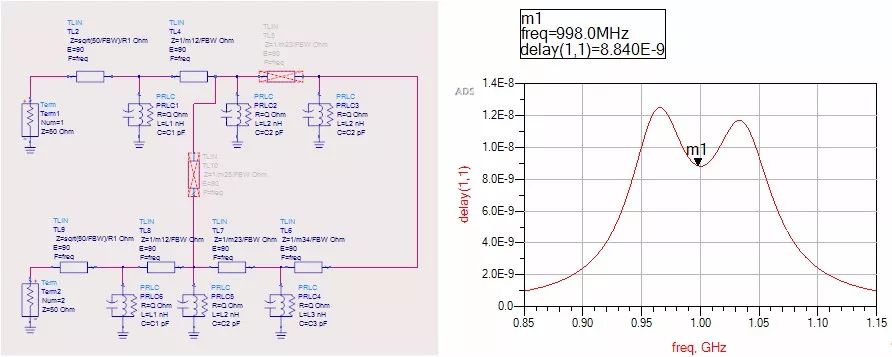

123時延

通過上面的操作，我們就可以再三維仿真和設計時準確判斷各級耦合的偏差，從而進行快速設計和調試。
