乘用車中的電子部分持續快速增長，驅動這一現象的主要因素是乘用車中集成了各種高級安全功能。整 個行業向全自動駕駛汽車的轉變有望進一步增加此類安全功能的數量，進而增加電子部分的比重。最近 有報告表明，高端汽車中目前集成了成百上千的半導體器件。另外，這些元器件的復雜性也是與日俱 增。事實上，引領先進半導體前沿市場的正是執行人工智能算法所需的芯片，而且這些算法可以管理新 興的自動駕駛功能。這類安全相關的器件必須盡可能滿足最高的質量和可靠性要求，這一點至關重要。 這些要求已在 ISO 26262 標準中正式提出，世界各地的汽車制造商和供應商也已紛紛采用這一標準。這是 一項綜合標準，涵蓋軟件和硬件的完整生命周期，從設計一直到測試和實際運行。為幫助企業滿足 ISO 26262 標準強制要求的質量和可靠性指標，Mentor Tessent 產品系列提供了一套全面的測試解決方案。

通過在線自測試確保系統可靠性
要確保汽車電子的可靠性，其中一種方法便是在功能運轉期間執行定期測試。借助 Tessent MissionMode 架 構，可以實現對所有片上測試資源的低延遲系統級訪問，以便進行在線測試和診斷。圖 1 顯示的即為該架 構。使用基于 IEEE 1687 (IJTAG) [1,2] 的網絡可以訪問在整個設計流程中分發的所有測試 IP。測試 IP 可能包 括任意 Tessent DFT BIST 功能，或任何符合 IJTAG 標準的第三方 IP。利用 SIB（掃描插入位）交換機的層次 化網絡，即可與測試 IP 進行多面而又高效的通信。IEEE 1149.1 TAP（測試點端口）可提供對 IJTAG 網絡的 外部訪問，主要在制造測試環境中使用。居于此架構中心的是 Tessent MissionMode 控制器，它能接管 TAP 信號，并將任何測試或診斷命令驅動至 IJTAG 網絡中的任意和所有測試 IP。

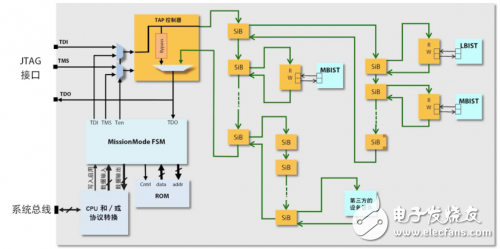

圖 1：基于 IJTAG 的 Tessent MissionMode 架構。

MissionMode 控制器可配置為在兩種不同模式下工作。在 CPU 訪問模式下，該控制器支持與 CPU 總線之間 的雙向并行讀寫操作。該控制器可根據需要執行并行到串行和串行到并行數據轉換，以便在 CPU 總線與 IJTAG 網絡之間傳輸信息。此模式支持圖 所示的模塊級或系統級通信架構。服務處理器可通過任意汽車 總線，例如 CAN（控制器局域網）或 I2C（內置集成芯片），訪問各個 MissionMode 控制器，進而訪問任 意片上測試 IP。在直接存儲器訪問 (DMA) 模式下，MissionMode 控制器可讀取在非易失性存儲器中預載的 命令數據。在系統操作期間，根據需要，可以存儲多種測試序列，而且可以以任何順序不限次數的重新 獲得這些測試序列。

除了通過 TAP 訪問整個芯片 IJTAG 網絡 之外，還可配置一個或多個 MissionMode 控制器直接與單個或一小組測試 IP 通 信（參見圖 3）。這樣做的好處是可以 縮短通信延遲，而這對某些測試而 言至關重要。非破壞性存儲器 BIST 便 是一個重要示例 [3]。在這種形式的測 試中，存儲器 BIST 控制器會使用一 系列的短事務序列對存儲器進行測 試，我們通常將此成為猝發。猝發 通常僅持續若干時鐘周期（可能 20 到30 個），并且每次針對不同的存儲 器位置。因此可通過大量較短的存儲 器 BIST 會話對整個存儲器進行測試。 這一方法是非破壞性的，因為在每個 猝發期間，猝發所修改的存儲器位置 均會由 MBIST 控制器進行保存和恢復。 由于猝發僅在仲裁邏輯確定存儲器

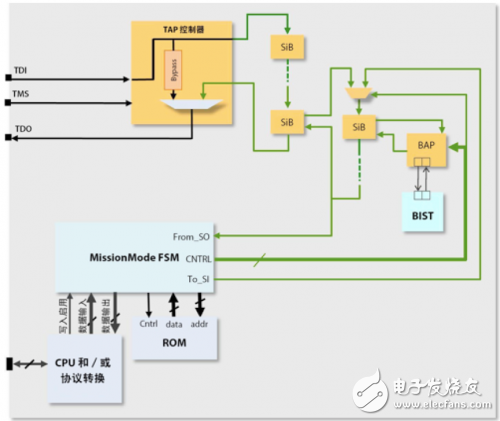

圖 3：Tessent MissionMode 直接本地訪問。

可用時才會啟動，功能性能并不會受到嚴重影響。如果存儲器僅在上電時進行測試，則可使用更傳統的 破壞性存儲器 BIST 測試。這種情況下，通常就不會存在延遲問題，單個與 TAP 接口的 MissionMode 控制 器便足夠了。

邏輯 BIST 是另一種常見的系統內測試形式，通過 MissionMode 控制器可以訪問該測試。該測試解決方案 涉及在片上生成隨機測試向量，然后將其應用于掃描鏈。最近，我們對此方法進行了改進，提供了一種 可集成 ATPG 壓縮和邏輯 BIST 的混合測試解決方案（參見圖 4）。汽車設備內通常同時需要這兩種解決方 案；ATPG 壓縮用于高質量的制造測試，邏輯 BIST 則用于上電測試和系統內測試。

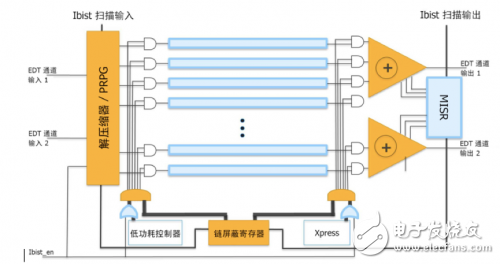

圖 4：混合 ATPG 壓縮和邏輯 BIST 架構。

結合使用這兩種解決方案將可獲得明顯的優勢。特別是，由于這兩種解決方案使用幾乎相同的片上 DFT 資 源，因此可以減少面積開銷。例如，二者都使用掃描鏈和相關的測試時鐘。兩種解決方案的主要區別在 于將測試數據饋送到掃描鏈以及處理來自掃描鏈的測試響應數據的片上邏輯。然而，邏輯間也存在相似 性，所以兩種解決方案的邏輯可以高效地合并以同時支持這兩種方法。

在功能運轉期間定期應用邏輯 BIST 的一個重要方面是限制功耗，以便最大限度地降低對被測系統其他部 分造成的影響。在邏輯 BIST 操作期間，通過最大限度減少隨機測試向量和響應的掃描加載和卸載期間的 翻轉活動，可以實現功耗的降低。圖 5 所示的架構通過定期將隨機數據位替換為常量值而減少了掃描翻轉 活動 [4]。該結構支持可編程電路的翻轉率色設定，在小幅增加測試向量和保持相同測試覆蓋率的同時，可 以降低電路的翻轉率。

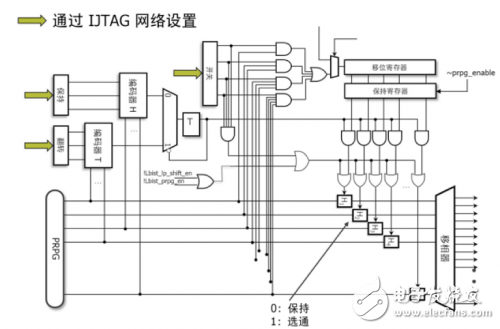

圖 5：低功耗邏輯 BIST 架構。
