藍牙(Bluetooth)5.0在低功耗(LE)方案中增加了速度和靈活性，其數據傳輸量是4.2版的兩倍，最大突發速率從1Mb/s一舉提升到2Mb/s。為提高通用性，現在可以降低帶寬使距離提高至原來的4倍，同時保持類似的功率要求。由于設備收發數據的距離提高至4倍，家庭自動化和信息安全產品設計人員在產品設計中可望覆蓋整個家、整棟樓或整個小區。不過，藍牙5.0功能增加的同時，也帶來了新的測試需求，特別是在物理層(PHY Layer)。

藍牙5.0更高效地利用日益擁擠的2.4GHz頻段中的廣播信道，完成任務所需的廣播時間更少。由于改善了廣播通道，開發人員可以創建基于體驗的應用，在物理世界和虛擬世界之間搭起一座橋梁。

據藍牙SIG發布的數據，藍牙5.0將提供廣播傳輸增加多得多的容量。這意味著它可以把更多的信息傳送到其他兼容設備，而不會形成實際連接，從而加快互動速度。它擴展了廣播，把廣播數據從三種傳統廣播信道卸除到全套數據信道，以實現更多的頻率分集，如圖1所示。較大的255字節數據封包實現了新的閾值功能，如資產追蹤，同時能夠向下兼容利用之前藍牙規范開發的產品。

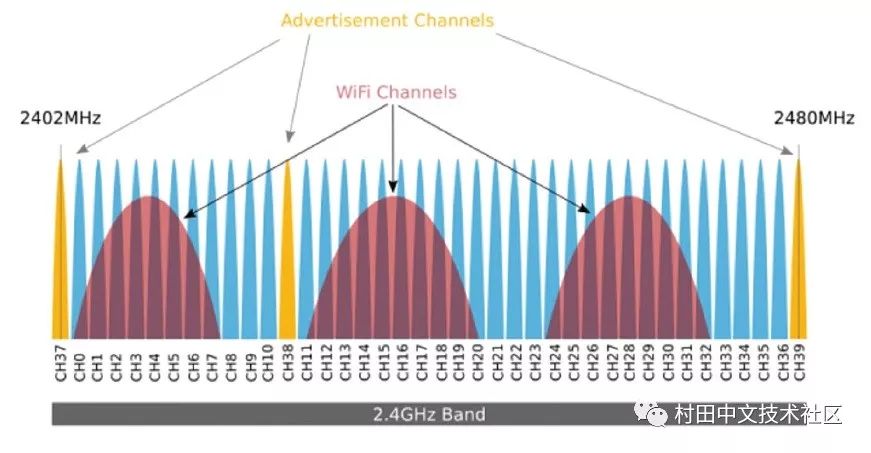

圖1 在2.4GHz頻段中，藍牙5.0的廣播信道落在Wi-Fi信道之間。

并不是每個應用都要求相同的距離、速度或廣播功能，藍牙5.0讓產品開發人員能夠?qū)ψ约旱膶?shí)現方案做出最好的選擇。由于廣播消息容量提高至v4.2版本的8倍，同時支持更多的數據封包(從31字節變?yōu)?55字節)，藍牙SIG估計藍牙5.0現在可以用于超出一個房間、甚至超出一座房子的物聯網(IoT)連接。該單位并預測，到2020年，在所有物聯網設備中，33%以上的設備將內建藍牙功能。

1.藍牙物理層變化

藍牙5.0在低功耗標準中新增了兩種模式。第一種模式的符碼率(symbol rate)是現有的1Msps低功耗標準的兩倍，稱為LE 2M PHY(以前的標準現在稱為LE 1M PHY)。LE 1M和LE 2M PHY都屬于所謂的低公耗未編碼物理層標準，因?yàn)樗鼈儍?nèi)部都沒有糾錯編碼階段。

第二種模式稱為低功耗編碼物理層標準。低功耗編碼物理層標準有兩種編碼方式：S=8和S=2，其中S是每個位的符碼數。除循環冗余校驗(CRC)以外，還有卷積編碼及映像，提高了冗余度，減少了出錯的機會。結果，編碼的信息可以傳送更遠的距離，因?yàn)樵谛枰獣r(shí)可以進行檢測和校正。表1匯總了不同的調變和編碼方式，以及得到的數據速率。

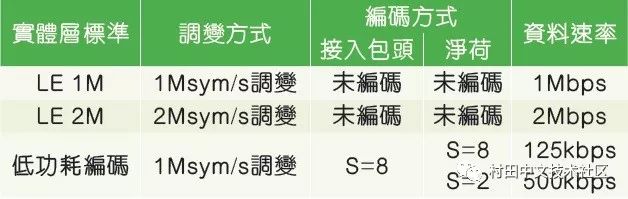

表1 藍牙5.0物理層調變和編碼方式，以及得到的數據速率。

圖2和圖3顯示了低功耗編碼方式與未編碼方式在處理數據凈荷時有哪些不同，這兩者都要進行CRC生成和白化。對于低功耗編碼物理層標準，凈荷要經過前向糾錯(FEC)和碼型映射。卷積FEC編碼器使用非系統、非遞歸速率.代碼，限定長度K=4，編碼器為每個輸入位生成兩個輸出位，并經過卷積FEC編碼器，編碼器生成的兩個輸出位進一步映像。如果S=2，那么它們不會有任何變化，而對S=8，0映射到0011，1映射到1100。這是為低功耗編碼物理層標準S=8中每一個輸入位創建8個位的方式。

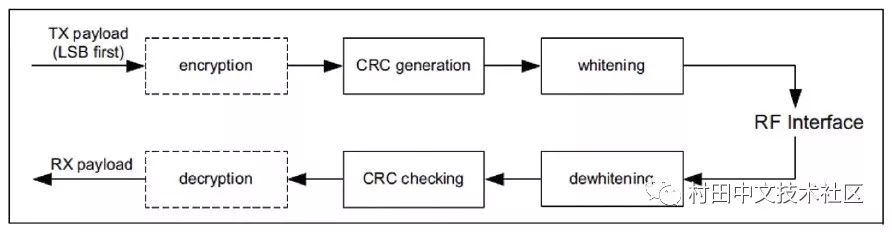

圖2 低功耗未編碼物理層的凈荷位處理。

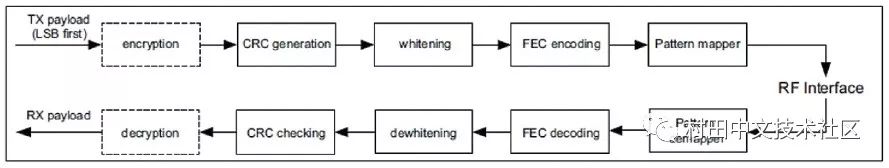

圖3 低功耗編碼物理層標準中的碼流處理增加了許多低功耗未編碼物理層標準中不要 求的步驟。

低功耗編碼物理層標準規定的封包格式也用于廣播信道封包和數據信道封包。整個封包使用1Msym/s的符碼率傳送，每個封包都由前置碼、FEC碼組1和FEC碼組2組成，如圖4所示。

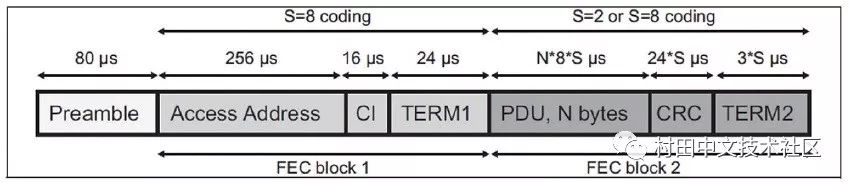

圖4 藍牙5.0低功耗編碼封包的內容。

前置碼不進行編碼。FEC碼組1由三個字段組成：接入地址、編碼指示符(CI)和TERM1。碼組采用S=8編碼方式，最終符號數量始終相同。

CI字段決定了FEC碼組2使用哪種編碼方式。FEC碼組2由三個字段組成：PDU、CRC和TERM2，它們采用S=2或S=8編碼方式，具體視CI域值而定。CI字段只是一個兩位字段，用來區分S=2方式和S=8方式。

協議數據單元(PDU)的長度在2~256字節之間。因此，最小的封包長度是462μs(如果把S=2最后一行中的所有值加起來，那么PDU僅2個16字節)，最大封包長度是17,040μs(由S=8獲得，PDU為257字節)。

2藍牙5.0測試

被測組件需要進行大量的測量，以確定其在發送端滿足藍牙規范，以下對此進行了詳細的介紹?？墒褂门鋫渌{(lán)牙5.0分析軟件的中檔頻譜分析儀執行這些測試。

頻帶內輻射：這項測試檢驗藍牙傳輸?shù)念l帶內頻譜輻射是否落在極限范圍內。極限值已經修改，以適應LE 2M PHY。低功耗編碼物理層標準的極限以1Ms/s運行，其極限行與LE 1M PHY相同。80MHz的整個藍牙頻段被分成80個信道，每個信道寬1MHz，然后計算每個頻段中的積分功率。設備在中心頻率為M的RF信道上傳送信息，1MHz帶寬鄰道的中心頻率用N表示。對LE 1M，偏置2MHz頻段中的積分功率應小于-20dBm，偏置3MHz或以上頻段中的功率應小于-30dBm。對LE 2M，極限比較從任一側的4MHz頻率偏置開始(而不是2MHz)，對偏置4MHz和5MHz的頻段，積分功率預計小于-20dBm；只有對超過6MHz的偏置，才會設定小于-30dBm的更嚴格的要求。

在圖5中，可以看到，每1MHz會計算LE 2M功率，用藍線表示。大家還會注意到，標準建議了三個極限：±4MHz、±5MHz和±.6MHz。

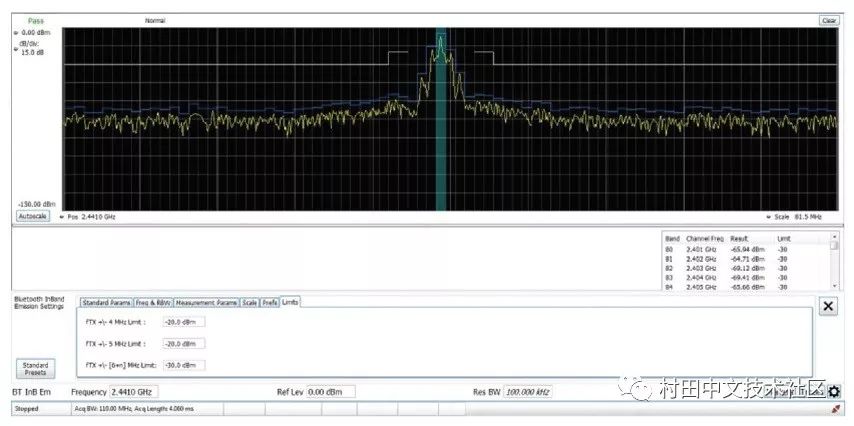

圖5 每1MHz計算LE 2M功率，用藍線表示。

調變特性：藍牙采用的調變方式是高斯頻移鍵控(GFSK)，帶寬位周期乘積BT=0.5，調變指數必須位于0.45~0.55之間。這一測試檢驗已知測試碼型的頻域是否位于指定極限范圍內，測量使用特定測試碼型。在以前的藍牙版本中，使用的碼型是0x0F(00001111)和0x55(01010101)，然后用標準規定的方式計算每個位間隔中的頻率偏差。在藍牙5.0中，LE 2M PHY測試通過/失敗的極限已經變化，因2Msps調變方式的頻率偏差不同，LE 2M PHY的這些極限翻了一倍。對LE編碼規范(S=8)，測量碼型不同。第一個碼透過全部賦值1來生成，在編碼和映像后，碼型變成00111100。如果編碼器和映像器的輸入碼型全是0，則生成第二個碼型00110011，標準還規定，這個測量從第33個符碼開始。

穩定的調變特性：這是一項新指標，以前的藍牙測試規范中沒有。低功耗設備配備擁有穩定調變指數的發射器，可以利用功能配套機制把這種情況告訴接收的低功耗設備。這些發射器的調變指數在0.495~0.505之間，如果適用于其支持的所有LE發射機物理層，那么設備應只指明發射器具有穩定的調變指數。如果發射器沒有穩定的調變指數，但仍在理想的調變指數0.5的1%裕量范圍內，那么可稱其有標準調變指數。

頻率偏置和漂移：透過在由1和0碼型交替的指定間隔中求頻率偏差平均值，可以計算頻率偏置。以前低功耗標準中的間隔時長為10位或10μs，這種頻率偏置在前置碼和凈荷中計算，然后計算這些頻率偏置在50μs間隔中(相距5個間隔)的漂移。對LE 2M PHY，間隔仍為10μs，但由20字節成，而不是10(因?yàn)槭?Msps)，漂移測量仍分5組進行或相距5個間隔時長。對低功耗編碼物理層標準，會選擇16位間隔，而不是10，然后相距3個間隔時長(48μs)計算漂移，因?yàn)榇a型是00110011。

20dB帶寬：測量帶寬，直到頻譜下跌到比峰值功率低20dB的點。輸出功率：計算整個封包的功率。

深入藍牙分析：除上述測量外，一些藍牙分析軟件提供了與測試訊號有關的額外信息。這些分析可以顯示調試和優化目標應用的性能，包括：? 譯碼后的封包信息，即已經譯碼的所有包頭和封包信息；? 所有測量的摘要或截圖及譯碼后的封包信息；? 多個顯示畫面，顯示頻率偏差隨時間變化，在調試或解釋調變圖和漂移測量時使用；? 漂移表，顯示10位間隔中計算的頻率偏置及50μs中的漂移(相距5個間隔時長)；? 星座圖、眼圖和符號表顯示。

3實現

在藍牙應用使用實時頻譜分析儀也很有用，它可以顯示隱藏在寬帶噪聲下的問題，而用其他儀器看不到這些問題。圖6(右)顯示了掃頻分析儀在40MHz掃描中看到的內容，以及實時頻譜分析儀(左)看到的內容。

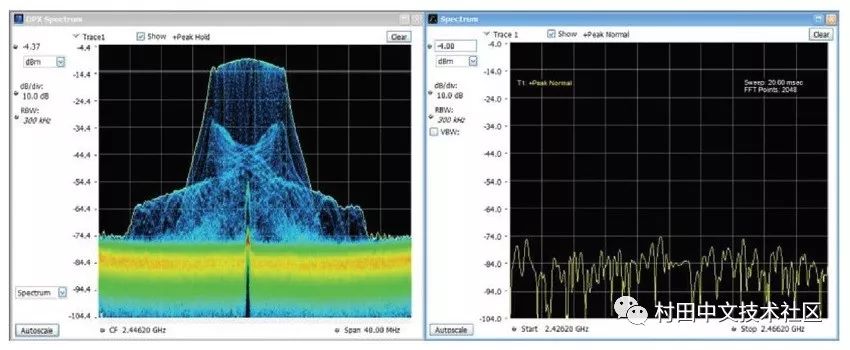

圖6 實時頻譜分析儀可以顯示傳統掃頻分析儀漏掉的隱藏問題。

藍牙5.0較4.2 LE作出了全面改進。透過密切關注測試測量策略，你設計的設備將能夠利用新標準提供的每一個優勢。
