曲面鏡片檢測三個痛點，一個比一個棘手

高透明材質、大曲率曲面、接觸式劃傷——傳統檢測方法的“三座大山”，正在悄悄拉低你的良率。在精密光學、AR/VR、車載鏡頭、手機攝像頭等領域，曲面鏡片的質量檢測一直是產線上的難題。

很多廠家依然在用老方法，結果卻是：

高透明材質成像不穩，數據跳變

大曲率邊緣測不到，形成檢測盲區

接觸式探針劃傷鏡片，良率直線下降

痛點 01：高透明材質，傳統傳感器“看不見”

曲面鏡片多為玻璃或PC等高透明材料。傳統激光位移傳感器依賴表面反射光強，光線穿透或產生多重反射后，信號極不穩定，經常測不準、測不到。

痛點 02：大曲率曲面，邊緣區域成“盲區”

非球面、彎月面等大曲率鏡片，邊緣斜率陡峭。普通點傳感器或視覺系統受角度限制，無法完整捕捉整個曲面輪廓，關鍵區域數據缺失。

痛點 03：接觸式測量，光學級表面被劃傷

為了獲得高度數據，部分產線仍在使用探針或機械測頭。哪怕輕微接觸，也容易在精密鏡片上留下劃痕或壓痕，直接導致產品報廢。

這三個問題不解決，良率提不上去，成本降不下來！

深視智能點光譜位移傳感器，破解三大難題

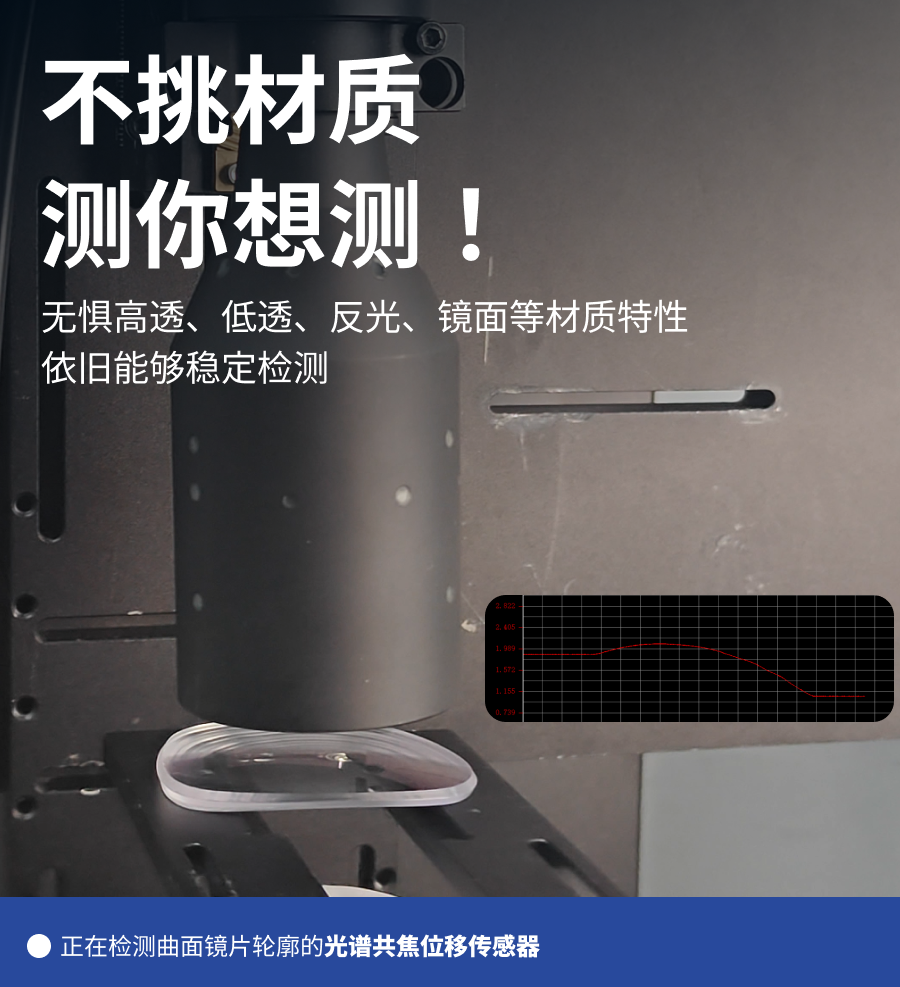

深視智能推出的光譜共焦位移傳感器，專為高透明、大曲率、高光潔度曲面鏡片檢測而設計。

原理上就不依賴光強反射——通過色散鏡頭將白光分解為連續光譜，不同波長的光聚焦在不同高度，反射光波長唯一對應被測點位置。高透明材質也能穩定成像，且完全非接觸。

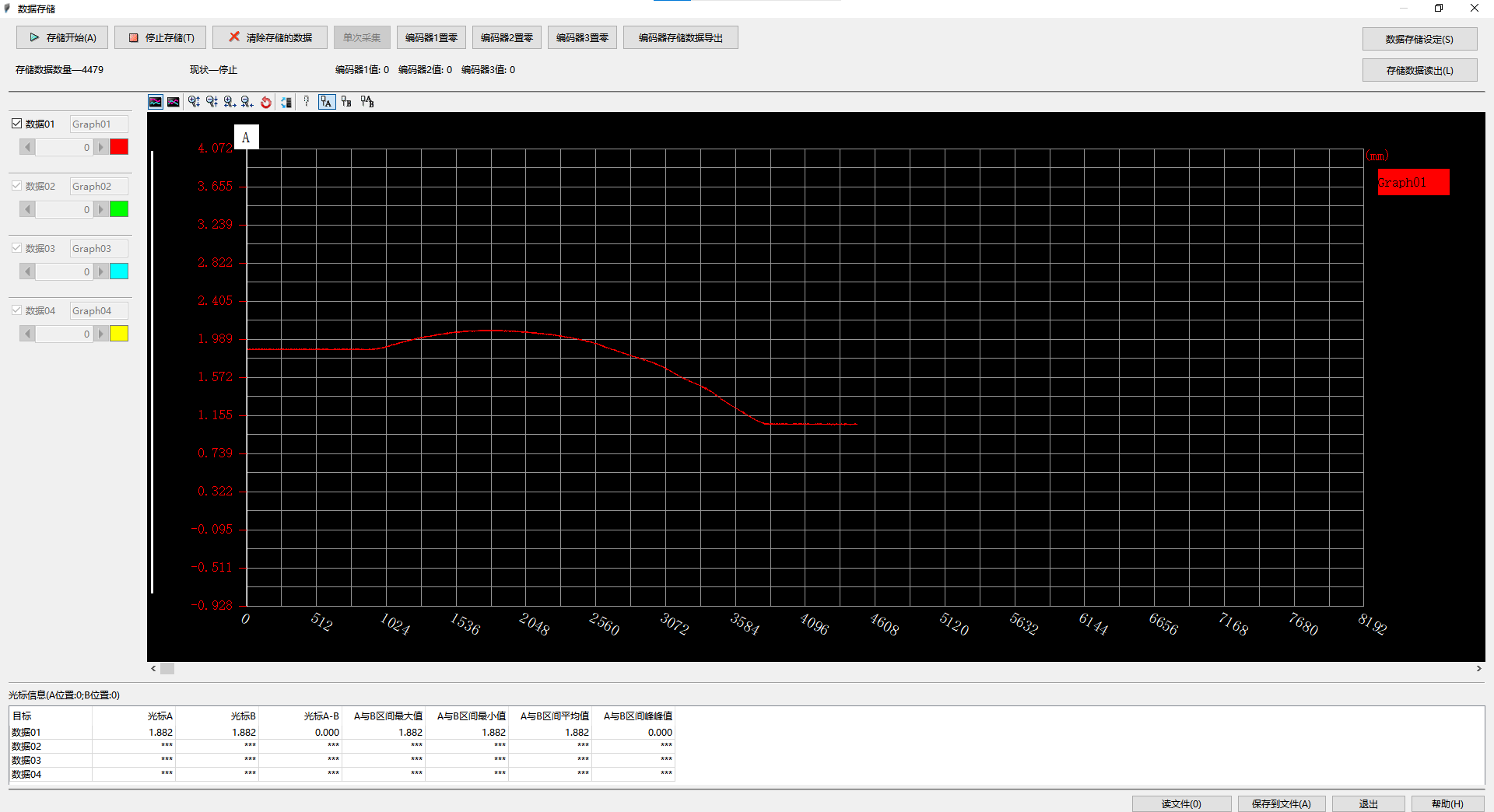

圖/實測出的樣品曲面輪廓

檢測流程：點光譜掃描，上萬個點擬合出完整輪廓

在曲面鏡片檢測過程中：

點光譜傳感器沿設定路徑逐點掃描

實時記錄鏡片表面每個位置點的高度

采集上萬個位置點的高度數據

軟件自動擬合出完整的曲面輪廓

可計算的質檢關鍵參數

基于擬合出的曲面輪廓，系統可以自動計算：

中間單點厚度值

表面曲率半徑

面型誤差（與設計值比對）

這些參數直接用于良品判定、工藝反饋和模具修正，真正實現數據驅動的質量控制。

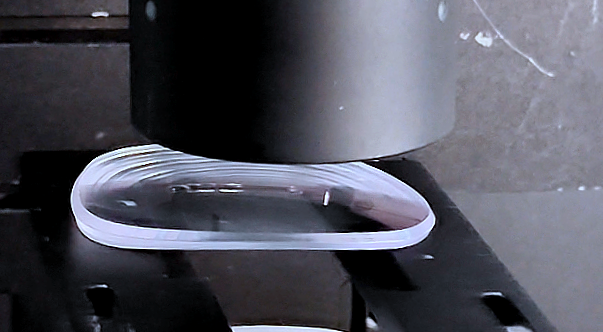

圖/被測樣品-曲面高透明樹脂鏡片

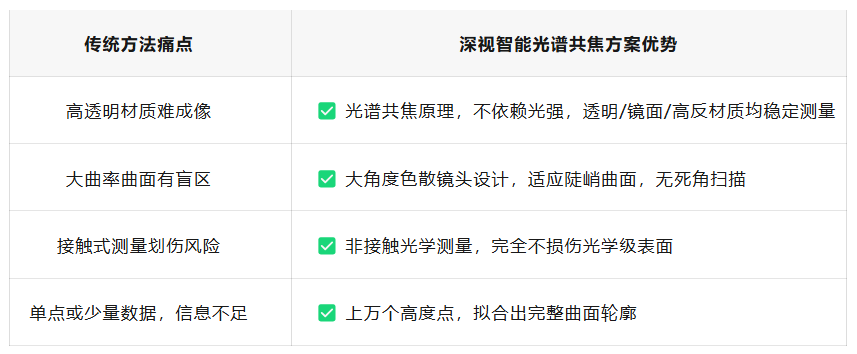

檢測優勢一目了然

典型應用場景

深視智能的方案已成功應用于：

AR/VR 非球面鏡片

手機攝像頭曲面保護片

車載鏡頭內曲面鏡片

醫用內窺鏡小球面透鏡

凡是在精密制造中需要對高透明曲面鏡片進行高精度輪廓檢測的場景，它都能提供可靠的質量控制手段。

如果你所在的產線也在為曲面鏡片檢測而苦惱，歡迎聯系我們！
