一、項目概況與核心痛點

該項目為某規?；r(nóng)田灌溉智能化升級項目，覆蓋灌溉面積約1500畝，涵蓋小麥、玉米種植區及灌溉泵站、輸水管道等設施，部署水泵6臺、電磁閥12個、液位傳感器、土壤濕度傳感器20余臺，核心控制設備采用歐姆龍CP1L系列PLC。該P(yáng)LC集成RS-232/RS-485串口，默認采用歐姆龍專屬Hostlink協議，負責采集土壤濕度、水位、灌溉流量等數據，執行水泵啟停、電磁閥開關、灌溉時長調控等指令，實現“按需灌溉、精準供水”，契合智慧農業節水降耗需求。項目核心需求：實現PLC與3個觸摸屏、1個上位機的雙向穩定通訊，3個觸摸屏分別部署于灌溉泵站、東片區、西片區，供現場工作人員調控灌溉設備、查看區域灌溉狀態；1臺上位機部署于項目運維中心，實現全區域灌溉系統的全局監控、數據統計與遠程運維。

項目實施前，核心痛點集中在通訊層面，嚴重制約智能化灌溉功能落地：一是協議不兼容致通訊失效，歐姆龍CP1L系列PLC采用Hostlink協議，3個觸摸屏采用Modbus協議、上位機采用TCP/IP協議，三者協議不互通，形成“通訊孤島”，就像不同設備說著不同“方言”無法溝通，這是歐姆龍CP1L系列PLC在農田灌溉領域應用的常見局限；二是多終端協同管控失靈，直接連接設備易出現指令延遲、數據錯亂，只能依靠人工每日3次巡檢，手動操作灌溉設備、記錄灌溉數據，不僅工作量大，還易因人為誤操作導致灌溉不足或過度灌溉，且故障響應滯后，如水泵故障、管道漏水無法及時發現，影響農作物生長；三是農田場景特殊，傳統有線布線距離長、施工難度大，易受田間雨水沖刷、農機碾壓、電磁干擾導致線路損壞，故障排查繁瑣，不符合農田灌溉“便捷部署、穩定運行”的需求。

二、設備選型與實施過程

針對農田灌溉的通訊痛點、多終端管控需求及田間復雜工況，經多方調研對比，最終選型捷米特JM-ETH-CP/CJ-W無線以太網模塊。該模塊專為歐姆龍CP1L/CJ系列PLC設計，工業級防水、防塵、抗干擾材質，可適配農田高溫、多雨、多粉塵的復雜環境，集成串口轉以太網、以太網轉換器、以太網橋接器核心功能，無需更換原有PLC及終端設備，大幅降低升級成本，是農田灌溉系統多終端通訊的最優解。

選型核心依據：一是兼容性強，完美支持歐姆龍CP1L系列PLC的Hostlink協議，同時兼容觸摸屏Modbus協議與上位機TCP/IP協議，可穩定適配3個觸摸屏、1個上位機，支持32個終端同時連接，契合農田多區域協同灌溉需求；二是無線優勢突出，空曠傳輸距離達150米，可覆蓋整個灌溉區域，無需田間布線，規避有線連接易損壞、施工難的弊端；三是功能全面，作為以太網轉換器可實現Hostlink、Modbus、TCP/IP三種協議的無縫轉換，解決協議不兼容核心痛點，作為以太網橋接器搭建設備間的通訊橋梁，串口轉以太網功能打破串口與以太網設備的通訊壁壘，實現多終端數據雙向同步；四是部署便捷，體積小巧可直接安裝于PLC控制柜，通過WEB服務器即可完成參數配置[superscript:4]，無需復雜編程，1.5個工作日即可完成部署，不影響農田正常灌溉。

實施過程分三步有序推進：第一步，設備安裝，將捷米特JM-ETH-CP/CJ-W模塊固定于PLC控制柜內，通過專用線纜連接PLC的RS-485串口，做好防水、防塵處理，適配農田戶外工況；第二步，參數配置，通過WEB服務器設置PLC協議類型、3個觸摸屏及1個上位機的通訊地址、無線傳輸參數，調試協議轉換功能，確保多終端數據傳輸互不干擾；第三步，聯機測試，同時連接所有終端，驗證灌溉控制指令下發、土壤濕度、水位等數據采集的實時性，排查信號沖突、數據錯亂等問題后完成整體部署，適配農田灌溉的連續性需求。

三、網關功能介紹

捷米特JM-ETH-CP/CJ-W模塊作為本次農田灌溉系統的核心通訊網關，本質是集成串口轉以太網、以太網轉換器、以太網橋接器功能的工業級無線設備，核心功能精準適配農田灌溉多終端管控需求，具體如下：

1.串口轉以太網功能：將歐姆龍CP1L系列PLC的串口Hostlink協議數據（土壤濕度、水位、灌溉流量、設備故障信息）轉換為以太網數據，實現PLC與3個觸摸屏、1個上位機的雙向數據傳輸，打破串口設備與以太網設備的通訊壁壘，讓傳統串口PLC無需硬件升級即可接入以太網，大幅降低農田灌溉系統升級成本。

2.以太網轉換與橋接功能：作為專業的以太網轉換器，可實現Hostlink、Modbus、TCP/IP三種協議的無縫轉換，將PLC采集的灌溉相關數據轉換為多個觸摸屏、上位機可識別的格式，徹底解決協議不兼容的核心痛點；同時作為以太網橋接器，搭建起PLC與多終端之間的穩定通訊橋梁，支持32個終端同時并行通訊，確保3個觸摸屏、1個上位機協同管控?zé)o干擾，實現現場調控與遠程監控的雙向聯動。

3.無線通訊功能：支持穩定無線傳輸，適配農田開闊布局與長距離通訊需求，無需布線，避免線路受雨水沖刷、農機碾壓、電磁干擾導致的故障，抗干擾、抗潮濕能力強，確保多終端實時獲取灌溉數據、下發控制指令，保障灌溉系統連續穩定運行。

4.輔助功能：支持終端通訊狀態實時監測，可通過配置工具查看模塊及多終端通訊狀態，便于運維人員快速排查通訊故障，減少故障處理時間；支持固件在線升級[superscript:4]，一次購買可永久升級，適配后續農田灌溉終端擴展需求；可聯動土壤濕度、液位等傳感器，提升灌溉控制的智能化水平，實現精準灌溉、節水降耗。

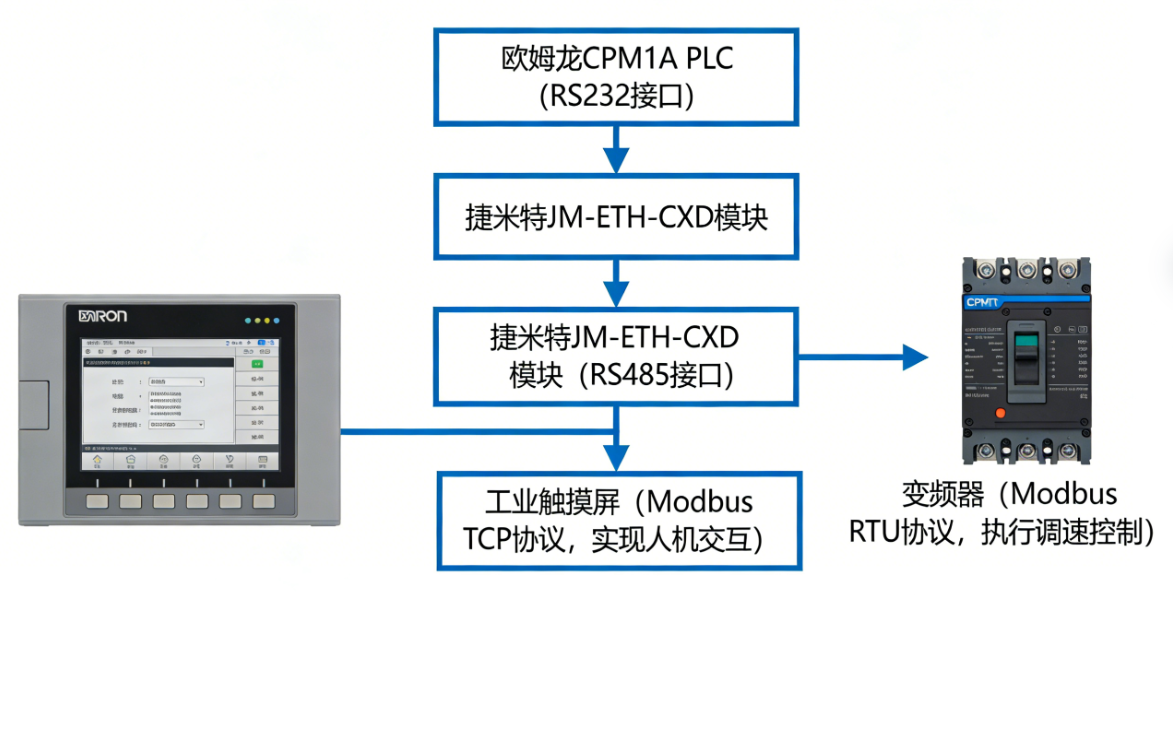

四、系統結構拓?fù)鋱D

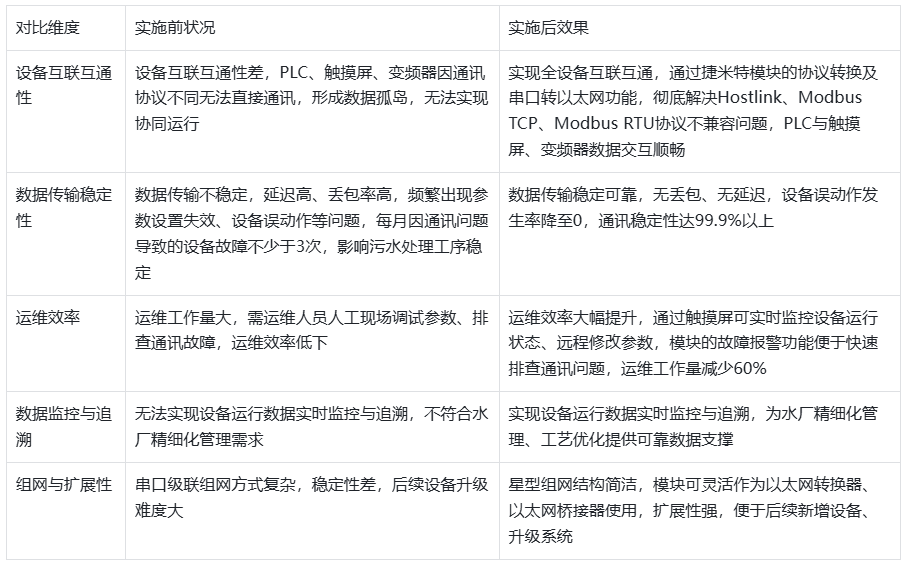

五、應用效果前后對比

六、網關未來發展趨勢

結合農田灌溉智能化需求與智慧農業、節水農業發展趨勢，以太網網關（含串口轉以太網、以太網轉換器、以太網橋接器類產品）未來將向四大方向發展：一是多協議兼容化，進一步提升多協議兼容能力，支持Hostlink、Modbus、OPCUA等更多工業協議，實現多品牌灌溉設備、傳感器及終端“即插即用”，破解PLC通訊局限；二是無線化與高速化，采用5G、Wi-Fi6等先進無線技術，提升傳輸速度與距離，降低延遲，增強抗干擾、抗潮濕能力，徹底替代傳統有線連接，適配大型農田、灌區的長距離、多終端灌溉管控需求；三是智能化與集成化，集成邊緣計算、故障預警功能，可對灌溉設備運行數據、土壤濕度數據進行本地分析，及時預警設備故障與灌溉異常，支持多終端遠程運維，整合串口轉以太網、數據采集等核心功能，實現一體化設計，部署更便捷，契合智慧農業“無人化、集約化”發展方向；四是國產化替代加速，國產網關性能已接近甚至超越進口產品，未來將實現核心芯片、軟件自主可控，結合農田灌溉場景提供定制化節水管控服務，推動智慧農業領域國產化升級，助力農業節水降耗與高質量發展。

七、總結

本次農田灌溉智能化升級項目，通過選用捷米特JM-ETH-CP/CJ-W無線以太網模塊，成功解決了歐姆龍CP1L系列PLC與3個觸摸屏、1個上位機的通訊難題，充分發揮模塊串口轉以太網、以太網轉換器、以太網橋接器的核心功能，實現了農田灌溉系統的多終端協同管控。項目實施后，通訊效率、數據準確性大幅提升，運維工作量與成本顯著降低，杜絕了灌溉浪費、故障漏報、數據錯記等問題，實現了精準灌溉、節水降耗，契合智慧農業與節水農業發展要求，是農田灌溉領域多終端通訊升級的經典案例。

隨著智慧農業建設的持續推進，農田灌溉的智能化、精準化、節水化需求將不斷提升，串口轉以太網、以太網轉換器、以太網橋接器類產品的應用將更加廣泛。捷米特JM-ETH-CP/CJ-W模塊憑借多終端適配、兼容性強、部署便捷、環境適應性好的優勢，將為同類PLC多終端通訊項目提供可推廣的解決方案，助力更多農田實現智能化灌溉升級，推動智慧農業與節水農業高質量發展。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
