一、AD9959模塊簡介

AD9959可以執行高達16階的頻率、相位或幅度調制(FSK、PSK、 ASK)通過將數據施加到模式引腳，可執行調制。此外，AD9959 還支持線性頻率、幅度或相位掃描，適合雷達、儀器儀表等應用。 AD9959的串行I/0端口可支持多種配置，提供了極大的靈活性。與 ADI公司以往DDS產品中提供的SPI工作模式類似，串行I/O端C提供SPI兼容工作模式，四個數據引腳(SDIO_0/SDIO_1/SDIO.2/ SDIO_3)對應串行/0的四種可編程模式，從而提供了靈活性。

性能參數

供電電壓/電流：DC 5V 320mA(max)
通訊協議：SPI串行
系統主頻：500MHz
DCA分辨率位數：10位
相位累加器位數：32位
輸出信號：正弦波（帶200MHz低通濾波器）
輸出通道：4通道（每個通道都可以獨立調節頻率，幅度，相位）
信號特點：耦合輸出（模塊通電容耦合輸出，極低頻率輸出幅度較小，可以直接使用示波器測量）
最高主頻輸出正弦波：1Hz-200MHz
輸出幅度：正弦波530mVpp(max)，正弦波隨著頻率增加幅度減少
輸出高阻：高阻

模塊應用

多通道信號源，頻率信號發生器，正弦波信號發生器，傳感器激勵

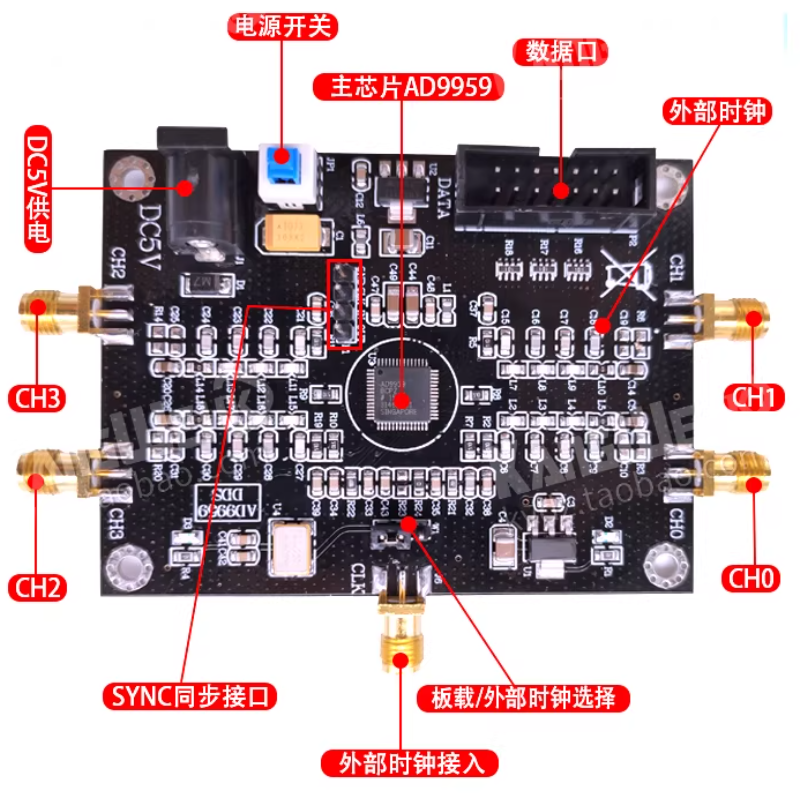

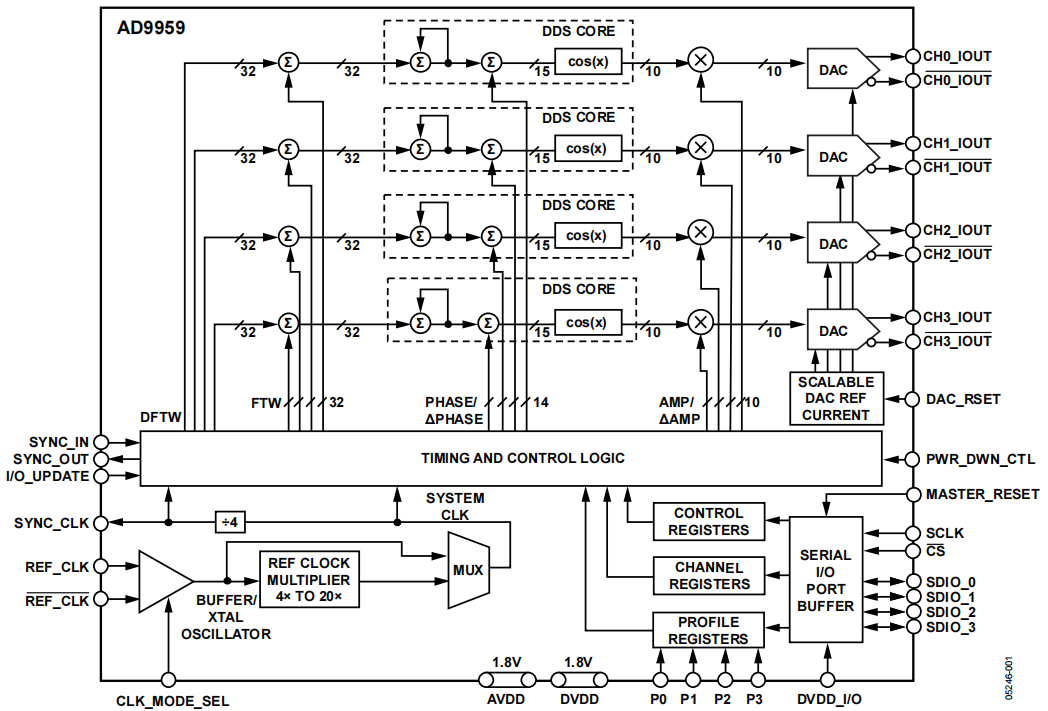

二、AD9959接口圖和功能框圖

每個DDS通道內部結構：頻率控制字FTW + 相位累加器 + 相位偏移 + SIN查找表 + 幅度控制 + DAC。
DDS核心模塊作用：

相位累加器：每個時鐘周期執行：Phase = Phase + FTW，F(xiàn)TW越大，相位增長越快，輸出頻率越高。
正弦查找表：將相位值轉換為：sin(phase)得到數字正弦信號。
幅度控制：控制輸出信號振幅。
DAC：DAC將數字信號轉換為模擬信號輸出。AD9959每個通道都有獨立DAC。

三、AD9959串行通訊

AD9959 的串行操作是在寄存器級別進行的，而不是字節級別；也就是說，控制器期望訪問寄存器地址中包含的所有字節?？梢允褂?SYNC_I/O 函數中止 I/O 操作，從而允許訪問部分字節。此功能可用于僅對尋址寄存器的一部分進行編程。請注意，只有已完成的字節才會受到影響。

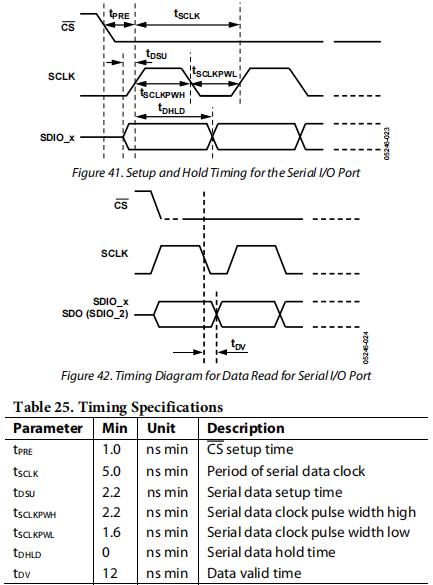

串行通信周期分為兩個階段。階段 1 是指令周期，它將指令字節寫入 AD9959。指令字節的每一位都在 SCLK 的每個相應上升沿被寫入。指令字節定義了即將進行的數據傳輸是寫入操作還是讀取操作。指令字節包含地址寄存器的串行地址。

I/O 周期的階段 2 包括串行端口控制器和串行端口緩沖區之間的實際數據傳輸（寫入/讀?。?。在此通信周期階段傳輸?shù)淖止?jié)數取決于所訪問的寄存器。數據傳輸和指令字節所需的額外 SCLK 上升沿的實際數量取決于寄存器中的字節數和串行 I/O 操作模式。

例如，訪問寬度為 3 字節的功能寄存器 1 (FR1) 時，I/O 周期的第二階段需要傳輸 3 個字節。在傳輸完每個指令字節的所有數據字節后，該寄存器的通信周期即告完成。通信周期完成后，AD9959 串行端口控制器期望下一組 SCLK 上升沿作為下一個通信周期的指令字節。所有寫入 AD9959 的數據都在 SCLK 上升沿時被讀取。數據在 SCLK 下降沿時被讀?。▍⒁妶D 43 至圖 49）。圖 41 和圖 42 的時序規格在表 25 中描述。

階段 1：
每個通信周期不需要發出 I/O 更新指令。I/O 更新指令將數據從 I/O 端口緩沖區傳輸?shù)接行Ъ拇嫫鳌/O 更新指令可以在每個通信周期發送，也可以在所有串行操作完成后發送。但是，數據只有在發送 I/O 更新指令后才會生效，通道選擇寄存器 (CSR) 中的通道使??能位除外。這些通道使能位不需要 I/O 更新指令即可啟用。

指令字節描述
指令字節包含以下信息：

指令字節（讀/寫）的 D7 位決定指令字節寫入后是進行讀取還是寫入數據傳輸。邏輯高電平表示讀取操作，邏輯低電平表示寫入操作。指令字節的 D4 位到 D0 位決定在通信周期的數據傳輸階段訪問哪個寄存器。內部字節地址由 AD9959 生成。

階段 2：
串行 I/O 操作模式
串行 I/O 端口有四種可編程操作模式：

單比特串行 2 線模式（默認模式）
單比特串行 3 線模式
2 比特串行模式
4 比特串行模式（SYNC_I/O 不可用）

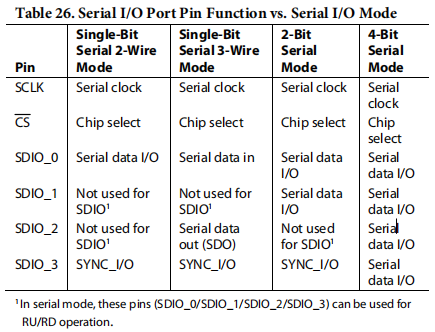

表 26 顯示了所有六個串行 I/O 接口引腳的功能，具體取決于所編程的串行 I/O 操作模式。

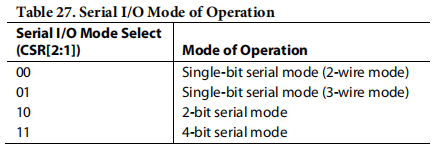

通道選擇寄存器 CSR[2:1] 中的兩位設置串行 I/O 操作模式，定義見表 27。

單比特串行（2線和3線）模式

單比特串行模式接口允許對配置AD9959的所有寄存器進行讀/寫訪問。支持MSB優先或LSB優先的傳輸格式。此外，單比特串行模式接口端口可以配置為單引腳I/O（支持2線接口），也可以配置為兩個單向輸入/輸出引腳（支持3線接口）。單比特模式允許使用SYNC_I/O函數。

在單比特串行模式的2線接口操作中，SDIO_0引腳是單路串行數據I/O引腳。在單比特串行模式的3線接口操作中，SDIO_0引腳是串行數據輸入引腳，SDIO_2引腳是輸出數據引腳。無論接口中使用的導線數量如何，SDIO_3 引腳均配置為輸入，并在單比特串行模式和雙比特串行模式下作為 SYNC_I/O 引腳工作。在此模式下，SDIO_1 引腳未使用（參見表 26）。

雙比特串行模式

雙比特串行模式下的 SPI 端口操作與單比特串行模式下的 SPI 端口操作相同，區別在于 SCLK 的每個上升沿會記錄兩位數據。因此，傳輸八位信息僅需四個時鐘周期。SDIO_0 引腳包含偶數位數據，表示為 D[7:0]，SDIO_1 引腳包含奇數位數據。這種奇偶位引腳/數據對齊方式在 MSB 優先和 LSB 優先兩種格式中均有效（參見圖 44）。

4 位串行模式

4 位串行模式下的 SPI 端口與 1 位串行模式下的 SPI 端口相同，區別在于 SCLK 的每個上升沿會寫入 4 位數據。因此，傳輸 8 位信息僅需兩個時鐘周期。SDIO_0 和 SDIO_2 引腳包含偶數位數據，表示為 D[7:0]，其中 SDIO_0 引腳包含半字節的最低有效位 (LSB)。SDIO_1 和 SDIO_3 引腳包含奇數位數據，其中 SDIO_1 引腳包含要訪問的半字節的最低有效位 (LSB)。

請注意，在將設備編程為 4 位串行模式時，務必將 SDIO_3 引腳保持為邏輯 0，直到設備從 1 位串行模式編程出來為止。否則，可能會導致串行 I/O 端口控制器亂序。

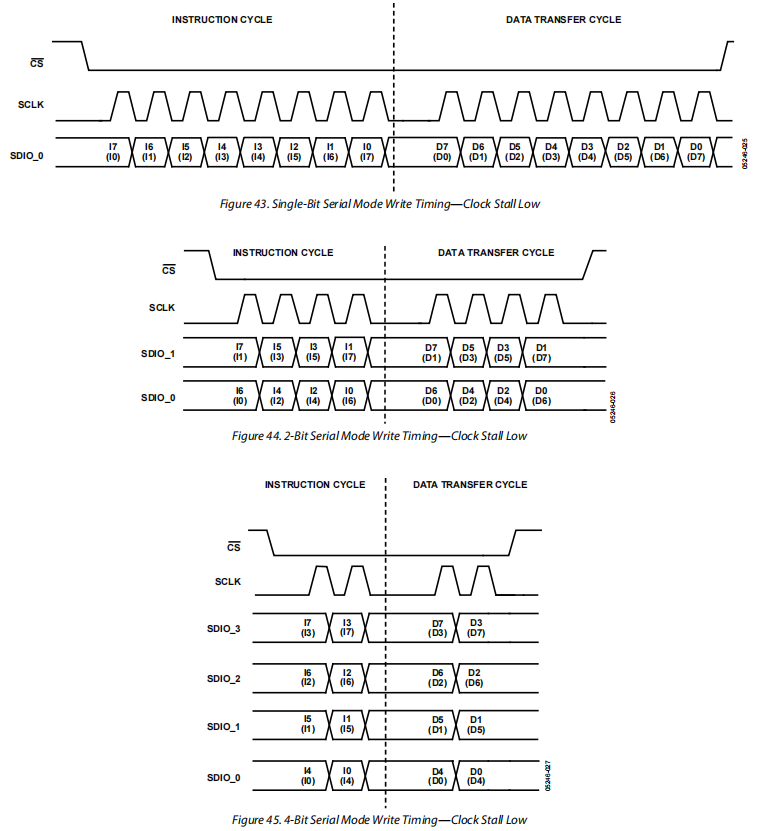

圖 43 至圖 45 分別展示了各種串行 I/O 模式的寫入時序圖。圖中同時顯示了 MSB 優先和 LSB 優先兩種模式。LSB 優先位以括號標出。圖中所示的時鐘停頓低/高電平特性并非必需，其作用在于表明數據（SDIO）的建立時間必須相對于 SCLK 的上升沿正確。

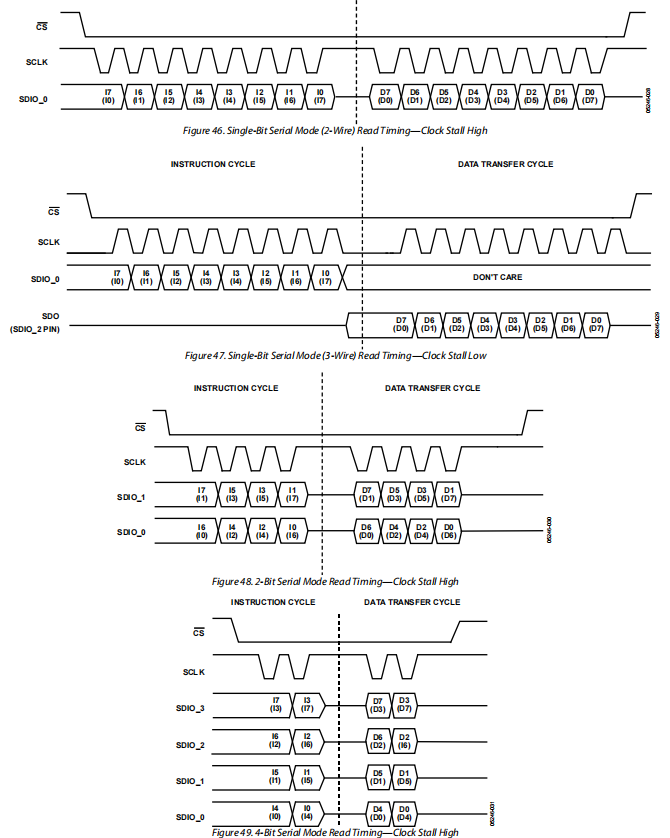

圖 46 至圖 49 分別展示了各種串行 I/O 模式的讀取時序圖。圖中同時顯示了 MSB 優先和 LSB 優先兩種模式。LSB 優先位以括號標出。圖中所示的時鐘停頓低/高電平特性并非必需，其作用在于表明數據（SDIO）的建立時間必須相對于 SCLK 的上升沿正確，以確保指令字節和緊隨 SCLK 下降沿之后的讀取數據的建立時間。

四、AD9959主要寄存器說明

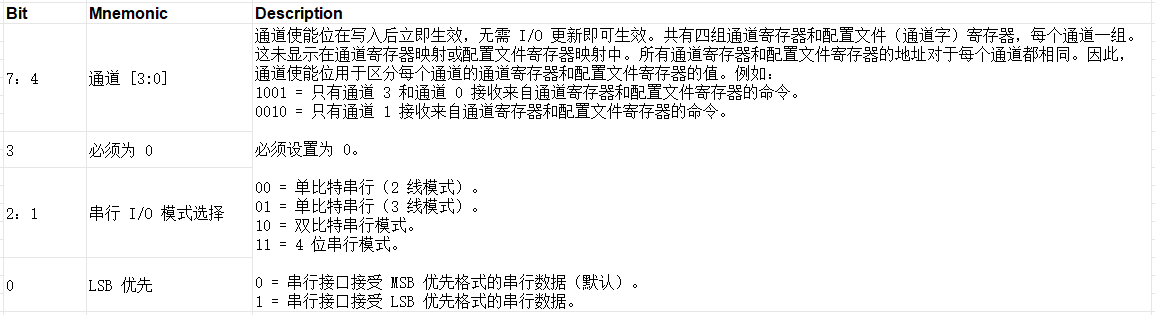

通道選擇寄存器 (CSR) — 地址 0x00：CSR 通過四個通道使能位的狀態來決定通道的啟用或禁用狀態。默認情況下，所有四個通道均啟用。CSR 還決定選擇哪種串行操作模式。此外，CSR 還提供 MSB 優先或 LSB 優先兩種數據格式選擇。

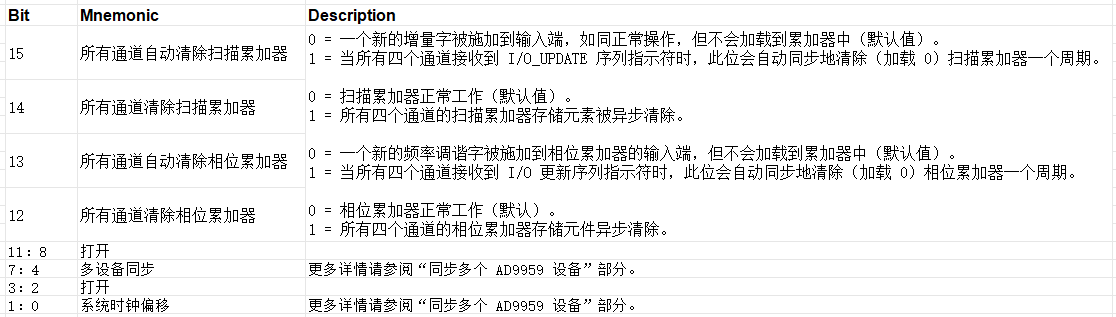

功能寄存器 1 (FR1)—地址 0x01：FR1 用于控制芯片的工作模式。

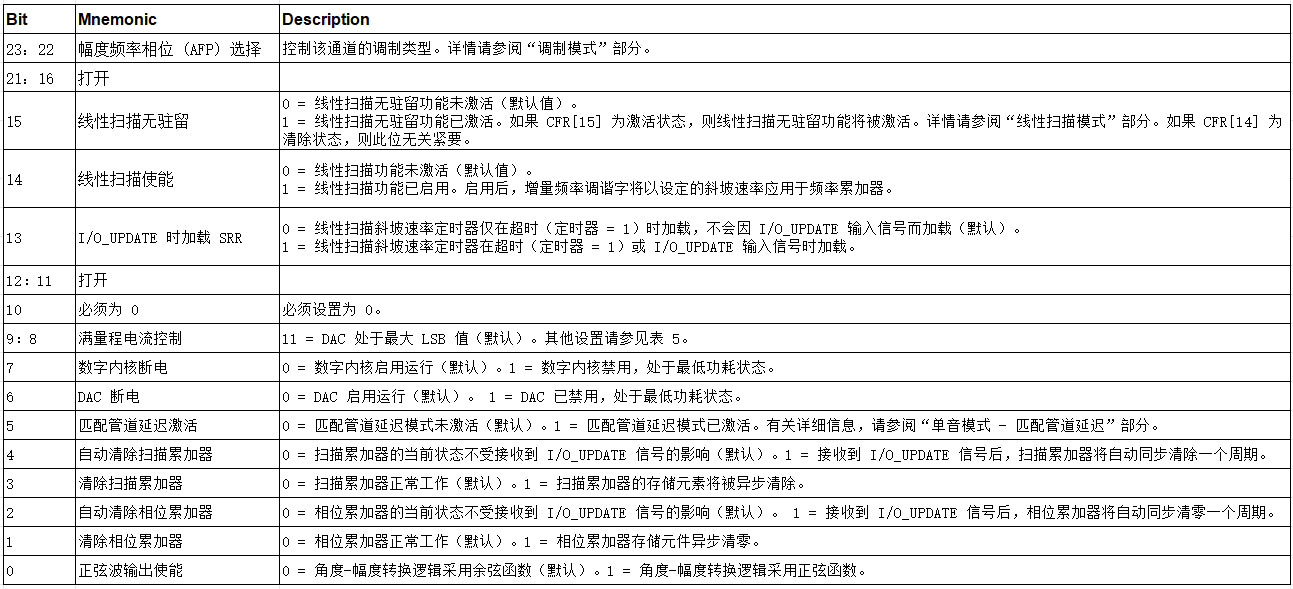

通道功能寄存器 (CFR)—地址 0x03
信道頻率調諧字 0 (CFTW0)—地址 0x04 / 通道相位偏移字 0 (CPOW0)—地址 0x05

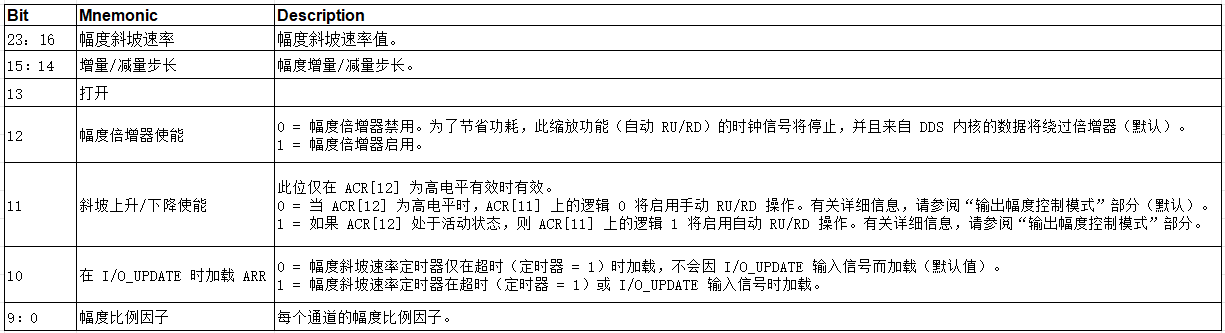

幅度控制寄存器（ACR）—地址0x06

五、AD9959頻率、幅度、相位的轉換

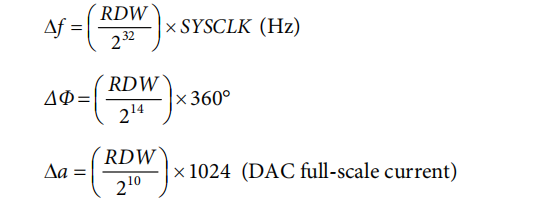

計算增量頻率、增量相位或增量幅度的 RDW 或 FDW 步長的公式如下：

根據 RSRR 或 FSRR 計算增量時間的公式為：t = (RSRR) × 1 / SYNC_CLK。
在 500 MSPS 操作（SYNC_CLK = 125 MHz）下，步長之間的最大時間間隔為 1/125 MHz × 256 = 2.048 μs。最小時間間隔為 (1/125 MHz) × 1 = 8.0 ns。

六、STM32F103驅動AD9959模塊

準備工作

STM32F103C8T6開發板，AD9959模塊，OLED顯示屏，導線若干。

接線說明

STM32F103C8T6	AD9959
PA0	P0
PA1	P1
PA2	P2
PA3	P3
PA4	SD0
PA5	SD1
PA6	SD2
PA7	SD3
PB0	CS
PB1	SCK
PB10	UP
PB5	RST
PB6	PDC
PB8	OLED->SCL
PB9	OLED->SDA

代碼示例

AD9959.c

#include "AD9959.H"
//#include "task_manage.h"

u8 CSR_DATA0[1] = {0x10};     // 開 CH0
u8 CSR_DATA1[1] = {0x20};      // 開 CH1
u8 CSR_DATA2[1] = {0x40};      // 開 CH2
u8 CSR_DATA3[1] = {0x80};      // 開 CH3


u8 FR2_DATA[2] = {0x20,0x00};//default Value = 0x0000
u8 CFR_DATA[3] = {0x00,0x03,0x02};//default Value = 0x000302

u8 CPOW0_DATA[2] = {0x00,0x00};//default Value = 0x0000   @ = POW/2^14*360



u8 LSRR_DATA[2] = {0x00,0x00};//default Value = 0x----

u8 RDW_DATA[4] = {0x00,0x00,0x00,0x00};//default Value = 0x--------

u8 FDW_DATA[4] = {0x00,0x00,0x00,0x00};//default Value = 0x--------

//AD9959初始化
void Init_AD9959(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;
 	u8 FR1_DATA[3] = {0xD0,0x00,0x00};//20倍頻 Charge pump control = 75uA FR1< 23 > -- VCO gain control =0時 system clock below 160 MHz;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOB, ENABLE);	 //PA,PB,PC端口時鐘使能

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;//初始化管腳PA2.3.4.5.6.7.8.9.10
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽輸出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;		 //IO口速度為2MHz
	GPIO_Init(GPIOA, &GPIO_InitStructure);					 //根據設定參數初始化GPIOA

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_10|GPIO_Pin_5|GPIO_Pin_6;//初始化管腳PB0.1.10
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽輸出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;		 //IO口速度為2MHz
	GPIO_Init(GPIOB, &GPIO_InitStructure);					 //根據設定參數初始化GPIOB

	Intserve();  //IO口初始化
	IntReset();  //AD9959復位

	WriteData_AD9959(FR1_ADD,3,FR1_DATA,1);//寫功能寄存器1
	WriteData_AD9959(FR2_ADD,2,FR2_DATA,1);
//  WriteData_AD9959(CFR_ADD,3,CFR_DATA,1);
//  WriteData_AD9959(CPOW0_ADD,2,CPOW0_DATA,0);
//  WriteData_AD9959(ACR_ADD,3,ACR_DATA,0);
//  WriteData_AD9959(LSRR_ADD,2,LSRR_DATA,0);
//  WriteData_AD9959(RDW_ADD,2,RDW_DATA,0);
//  WriteData_AD9959(FDW_ADD,4,FDW_DATA,1);
   //寫入初始頻率

}
//延時
void delay1 (u32 length)
{
	length = length*12;
   while(length--);
}
//IO口初始化
void Intserve(void)
{
	AD9959_PWR=0;
    CS = 1;
    SCLK = 0;
    UPDATE = 0;
    PS0 = 0;
    PS1 = 0;
    PS2 = 0;
    PS3 = 0;
    SDIO0 = 0;
    SDIO1 = 0;
    SDIO2 = 0;
    SDIO3 = 0;
}
//AD9959復位
void IntReset(void)
{
	Reset = 0;
	delay1(1);
	Reset = 1;
	delay1(30);
	Reset = 0;
}
 //AD9959更新數據
void IO_Update(void)
{
	UPDATE = 0;
	delay1(2);
	UPDATE = 1;
	delay1(4);
	UPDATE = 0;
}
/*--------------------------------------------
函數功能：控制器通過SPI向AD9959寫數據
RegisterAddress: 寄存器地址
NumberofRegisters: 所含字節數
*RegisterData: 數據起始地址
temp: 是否更新IO寄存器
----------------------------------------------*/
void WriteData_AD9959(u8 RegisterAddress, u8 NumberofRegisters, u8 *RegisterData,u8 temp)
{
	u8	ControlValue = 0;
	u8	ValueToWrite = 0;
	u8	RegisterIndex = 0;
	u8	i = 0;

	ControlValue = RegisterAddress;
//寫入地址
	SCLK = 0;
	CS = 0;
	for(i=0; i< 8; i++)
	{
		SCLK = 0;
		if(0x80 == (ControlValue & 0x80))
		SDIO0= 1;
		else
		SDIO0= 0;
		SCLK = 1;
		ControlValue < <= 1;
	}
	SCLK = 0;
//寫入數據
	for (RegisterIndex=0; RegisterIndex< NumberofRegisters; RegisterIndex++)
	{
		ValueToWrite = RegisterData[RegisterIndex];
		for (i=0; i< 8; i++)
		{
			SCLK = 0;
			if(0x80 == (ValueToWrite & 0x80))
			SDIO0= 1;
			else
			SDIO0= 0;
			SCLK = 1;
			ValueToWrite < <= 1;
		}
		SCLK = 0;
	}
	if(temp != 0)
	IO_Update();
  CS = 1;
}
/*---------------------------------------
函數功能：設置通道輸出頻率
Channel:  輸出通道
Freq:     輸出頻率
---------------------------------------*/
void Write_frequence(u8 Channel,u32 Freq)
{
		u8 CFTW0_DATA[4] ={0x00,0x00,0x00,0x00};	//中間變量
	  u32 Temp;
	  Temp=(u32)Freq*8.589934592;	   //將輸入頻率因子分為四個字節  8.589934592=(2^32)/500000000 其中500M=25M*20(倍頻數可編程)
	  CFTW0_DATA[3]=(u8)Temp;
	  CFTW0_DATA[2]=(u8)(Temp > >8);
	  CFTW0_DATA[1]=(u8)(Temp > >16);
	  CFTW0_DATA[0]=(u8)(Temp > >24);
	  if(Channel==0)
	  {
			WriteData_AD9959(CSR_ADD,1,CSR_DATA0,1);//控制寄存器寫入CH0通道
      WriteData_AD9959(CFTW0_ADD,4,CFTW0_DATA,1);//CTW0 address 0x04.輸出CH0設定頻率
		}
	  else if(Channel==1)
	  {
			WriteData_AD9959(CSR_ADD,1,CSR_DATA1,1);//控制寄存器寫入CH1通道
      WriteData_AD9959(CFTW0_ADD,4,CFTW0_DATA,1);//CTW0 address 0x04.輸出CH1設定頻率
	  }
	  else if(Channel==2)
	  {
			WriteData_AD9959(CSR_ADD,1,CSR_DATA2,1);//控制寄存器寫入CH2通道
      WriteData_AD9959(CFTW0_ADD,4,CFTW0_DATA,1);//CTW0 address 0x04.輸出CH2設定頻率
	  }
	  else if(Channel==3)
	  {
			WriteData_AD9959(CSR_ADD,1,CSR_DATA3,1);//控制寄存器寫入CH3通道
      WriteData_AD9959(CFTW0_ADD,4,CFTW0_DATA,1);//CTW0 address 0x04.輸出CH3設定頻率
	  }

}
/*---------------------------------------
函數功能：設置通道輸出幅度
Channel:  輸出通道
Ampli:    輸出幅度
---------------------------------------*/
void Write_Amplitude(u8 Channel, u16 Ampli)
{
	u16 A_temp;//=0x23ff;
	u8 ACR_DATA[3] = {0x00,0x00,0x00};//default Value = 0x--0000 Rest = 18.91/Iout

  A_temp=Ampli|0x1000;
	ACR_DATA[2] = (u8)A_temp;  //低位數據
  ACR_DATA[1] = (u8)(A_temp > >8); //高位數據
  if(Channel==0)
  {
		WriteData_AD9959(CSR_ADD,1,CSR_DATA0,1);
    WriteData_AD9959(ACR_ADD,3,ACR_DATA,1);
	}
  else if(Channel==1)
  {
		WriteData_AD9959(CSR_ADD,1,CSR_DATA1,1);
    WriteData_AD9959(ACR_ADD,3,ACR_DATA,1);
	}
  else if(Channel==2)
  {
	  WriteData_AD9959(CSR_ADD,1,CSR_DATA2,1);
    WriteData_AD9959(ACR_ADD,3,ACR_DATA,1);
	}
  else if(Channel==3)
  {
		WriteData_AD9959(CSR_ADD,1,CSR_DATA3,1);
    WriteData_AD9959(ACR_ADD,3,ACR_DATA,1);
	}
}
/*---------------------------------------
函數功能：設置通道輸出相位
Channel:  輸出通道
Phase:    輸出相位,范圍：0~16383(對應角度：0°~360°)
---------------------------------------*/
void Write_Phase(u8 Channel,u16 Phase)
{
	u16 P_temp=0;
  P_temp=(u16)Phase;
	CPOW0_DATA[1]=(u8)P_temp;
	CPOW0_DATA[0]=(u8)(P_temp > >8);
	if(Channel==0)
  {
		WriteData_AD9959(CSR_ADD,1,CSR_DATA0,1);
    WriteData_AD9959(CPOW0_ADD,2,CPOW0_DATA,1);
  }
  else if(Channel==1)
  {
		WriteData_AD9959(CSR_ADD,1,CSR_DATA1,1);
    WriteData_AD9959(CPOW0_ADD,2,CPOW0_DATA,1);
  }
  else if(Channel==2)
  {
		WriteData_AD9959(CSR_ADD,1,CSR_DATA2,1);
    WriteData_AD9959(CPOW0_ADD,2,CPOW0_DATA,1);
  }
  else if(Channel==3)
  {
		WriteData_AD9959(CSR_ADD,1,CSR_DATA3,1);
    WriteData_AD9959(CPOW0_ADD,2,CPOW0_DATA,1);
  }
}

main.c

#include "stm32_config.h"
#include "stdio.h"
#include "OLED.h"
#include "AD9959.h"

uint32_t SinFre[5] = {10000,10000,50,50};		//調頻
uint32_t SinAmp[5] = {1023, 1023, 1023, 1023};	//調幅，范圍0~1023，對應0~500mVpp左右
uint32_t SinPhr[5] = {0, 4095*2, 4095*3, 4095};	//調相位，范圍0~16383，對應0~360°

int main(void)
{
	MY_NVIC_PriorityGroup_Config(NVIC_PriorityGroup_2);	//設置中斷分組
	delay_init(72);	//初始化延時函數

	OLED_Init();
	Init_AD9959();

	delay_ms(100);

	OLED_ShowString(0,0,"CH0: ",16,1);
	OLED_ShowString(0,16,"CH1: ",16,1);
	OLED_ShowString(0,32,"CH2: ",16,1);
	OLED_ShowString(0,48,"CH3: ",16,1);


	while(1)
	{
		Write_frequence(3,SinFre[3]);
		Write_frequence(0,SinFre[0]);
		Write_frequence(1,SinFre[1]);
		Write_frequence(2,SinFre[2]);

		Write_Phase(3, SinPhr[3]);
		Write_Phase(0, SinPhr[0]);
		Write_Phase(1, SinPhr[1]);
		Write_Phase(2, SinPhr[2]);

		Write_Amplitude(3, SinAmp[3]);
		Write_Amplitude(0, SinAmp[0]);
		Write_Amplitude(1, SinAmp[1]);
		Write_Amplitude(2, SinAmp[2]);

//		OLED_ShowNum(35, 0, SinFre[0], 9, 16, 1);
//		OLED_ShowNum(35, 16, SinFre[1], 9, 16, 1);
//		OLED_ShowNum(35, 32, SinFre[2], 9, 16, 1);
//		OLED_ShowNum(35, 48, SinFre[3], 9, 16, 1);
//		OLED_ShowString(110,0,"Hz",16,1);
//		OLED_ShowString(110,16,"Hz",16,1);
//		OLED_ShowString(110,32,"Hz",16,1);
//		OLED_ShowString(110,48,"Hz",16,1);
//
//		OLED_ShowNum(35, 0, SinAmp[0], 4, 16, 1);
//		OLED_ShowNum(35, 16, SinAmp[1], 4, 16, 1);
//		OLED_ShowNum(35, 32, SinAmp[2], 4, 16, 1);
//		OLED_ShowNum(35, 48, SinAmp[3], 4, 16, 1);
//		OLED_ShowString(70,0,"A",16,1);
//		OLED_ShowString(70,16,"A",16,1);
//		OLED_ShowString(70,32,"A",16,1);
//		OLED_ShowString(70,48,"A",16,1);

		OLED_ShowNum(35, 0, SinPhr[0], 5, 16, 1);
		OLED_ShowNum(35, 16, SinPhr[1], 5, 16, 1);
		OLED_ShowNum(35, 32, SinPhr[2], 5, 16, 1);
		OLED_ShowNum(35, 48, SinPhr[3], 5, 16, 1);
		OLED_ShowString(80,0,"P",16,1);
		OLED_ShowString(80,16,"P",16,1);
		OLED_ShowString(80,32,"P",16,1);
		OLED_ShowString(80,48,"P",16,1);

		OLED_Refresh();
	}
}

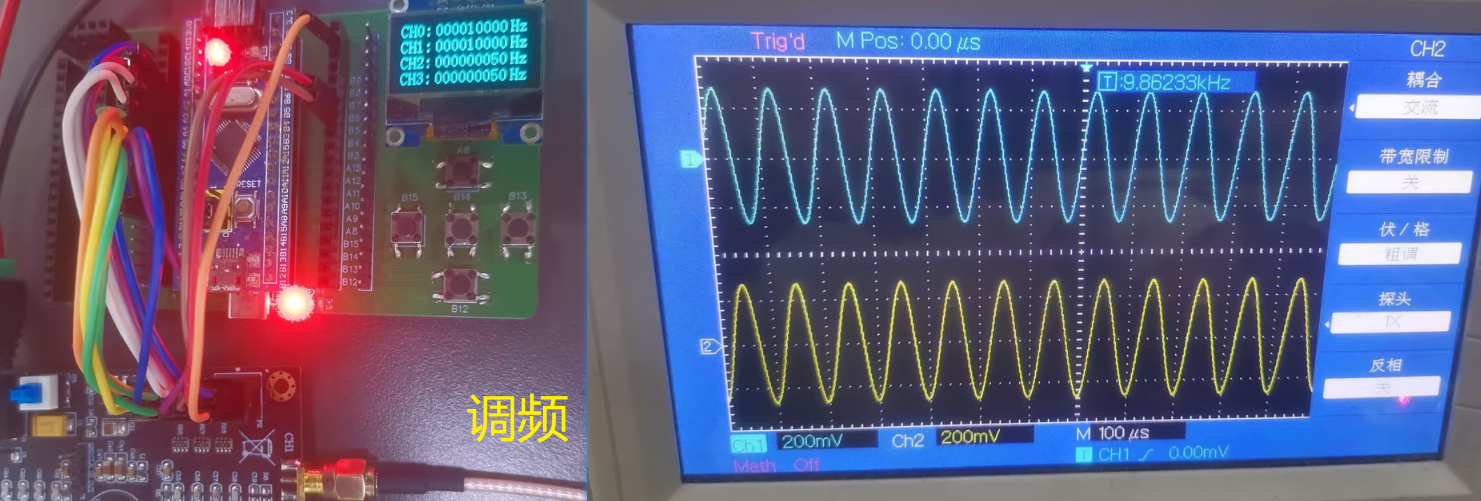

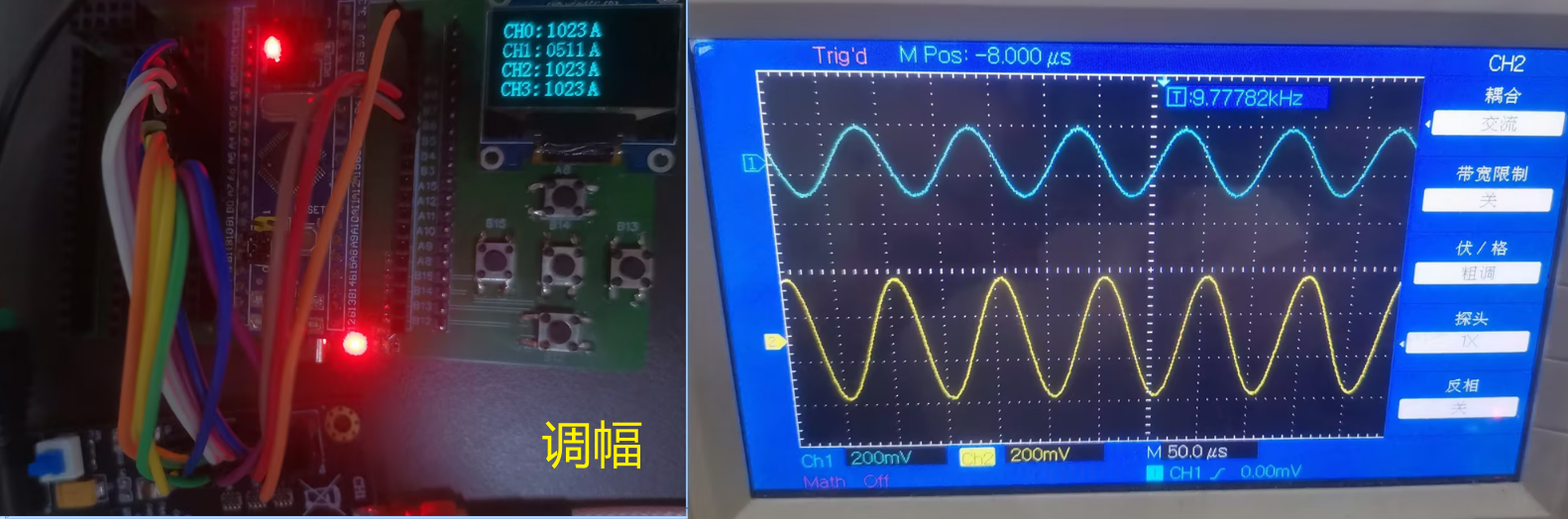

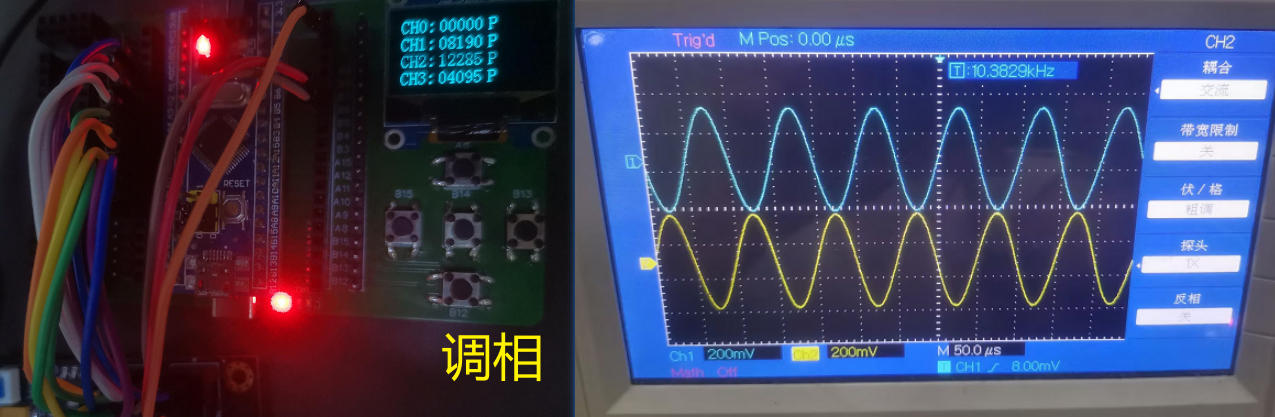

效果展示

七、注意事項與常見問題

注意事項
(1) 模塊電流消耗較大，供電電源需要有一定余量，建議使用5V 1A以上供電。
(2)由于模塊是高精度器件，為了避免不必要的干擾，建議使用線性電源供電。
(3)輸出信號建議使用SMA轉BNC的線直接示波器觀測效果，接觸不良或劣質的線材可能導致信號衰減或者噪聲過大。
(4) 由于功耗發熱較大，長時間工作注意通風散熱。
(5) 如需簡單測試模塊功能，建議搭配本店控制板使用，先給 DDS模塊供電，再給控制板供電即可產生波形，長按中間鍵切換功能。
(6) 配送的代碼僅為配套主控板使用，不提供單片機教程，額外功能需要自行開發。

常見問題
Q：AD9959模塊的4個輸出通道可以設置成不同的頻率輸出嗎?
A：可以，AD9959模塊的4個輸出通道的頻率、幅度、相位均可獨立調節。

Q：?？斓闹黝l是多少？輸出幅度可以調節?
A：模塊的主頻是輸入時鐘和程序一起決定的，模塊可以外部輸入時鐘，板載默認時鐘為25MHz，程序控制倍頻為20倍，即默認主頻為500MHz，可以通過修改輸入時鐘和倍頻數改變主頻，輸入時鐘必須是在20MHz-30MHz之間。輸出幅度可以通過修改10位幅度寄存器控制輸出幅度。需要自行修改程序哦。

Q：模塊可以實現掃頻么？可以產生方波信號嗎?
A：模塊可以實現掃頻，本店提供的代碼可支持掃頻。需要方波的可以搭配本店高速比較器轉換為方波。AD9959只能輸出正弦波信號，4通道的頻率幅度相位都是獨立和可調的。

Q：為什么每次設置完通道間的相位差不是預設值，每次都不一樣?
A：這個是寫寄存器的順序?qū)е碌模葘戭l率寄存器，再寫幅度寄存器，最后寫相位寄存器，這樣相位寄存器的值才是預設值。

Q：怎么實現幅度，相位的調節?
A：本店搭配的主控板可以實現頻率幅度相位的調節，長按中間鍵切換到調節界面和掃頻界面。

審核編輯黃宇

聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。舉報投訴

正弦波

正弦波

+關注

關注
11

文章
663

瀏覽量
59408
信號發生器

信號發生器

+關注

關注
28

文章
1737

瀏覽量
113702
STM32F103

STM32F103

+關注

關注
34

文章
499

瀏覽量
68266
AD995

AD995

+關注

關注
0

文章
2

瀏覽量
5435

日B视频亚洲,啪啪啪网站一区二区,91色情精品久久,日日噜狠狠色综合久,超碰人妻少妇97在线,999青青视频,亚洲一区二卡,让本一区二区视频,日韩网站推荐

搜索歷史

基于STM32F103驅動AD9959模塊 DDS信號發生器輸出正弦波可編程信號

一、AD9959模塊簡介

二、AD9959接口圖和功能框圖

三、AD9959串行通訊

四、AD9959主要寄存器說明

五、AD9959頻率、幅度、相位的轉換

六、STM32F103驅動AD9959模塊

準備工作

接線說明

代碼示例

效果展示

七、注意事項與常見問題

評論

搜索歷史

基于STM32F103驅動AD9959模塊 DDS信號發生器輸出正弦波可編程信號

一、AD9959模塊簡介

二、AD9959接口圖和功能框圖

三、AD9959串行通訊

四、AD9959主要寄存器說明

五、AD9959頻率、幅度、相位的轉換

六、STM32F103驅動AD9959模塊

準備工作

接線說明

代碼示例

效果展示

七、注意事項與常見問題

評論

一、AD9959模塊簡介

二、AD9959接口圖和功能框圖

四、AD9959主要寄存器說明

五、AD9959頻率、幅度、相位的轉換

六、STM32F103驅動AD9959模塊
