達芬奇官方 Speed Editor 專業剪輯鍵盤好用是真的，2500 元的售價也讓不少剪輯師直呼肉疼。今天給大家?guī)硪豢畛愕拈_源 DIY 項目，完美復刻官方剪輯鍵盤核心功能，低成本就能自制專屬剪輯控臺，效率拉滿。

01專業剪輯控臺，開源自由造

專為 DaVinci Resolve 達芬奇剪輯軟件打造，完整復刻官方剪輯鍵盤的操作邏輯，支持 Jog/Shuttle 精準操控、快捷鍵一鍵觸發，剪輯流程度直接拉滿。

02硬核硬件配置

整套方案配件選型親民易買，核心組件搭配合理，兼顧成本與手感：

主控方案：可選 STM32F103C8T6/CH32F103C8T6

操控核心：1000ppr 光學編碼器，改造后順滑無噪音，精準控制剪輯 timeline

按鍵手感：44 顆 Cherry MX 熱插拔軸體，搭配 DSA 高度定制鍵帽，手感隨心選

接口設計：USB-C 直連電腦，即插即用，兼容 Windows/macOS

電路設計：KiCad 繪制完整 PCB，集成指示燈、二極管等電路，穩定性拉滿

03DIY 避坑指南

這個項目實操性強，提前注意這些細節，組裝一次成功：

編碼器需拆解移除限位銷和彈簧，才能實現靜音 + 順滑操作

黑色鍵帽推薦熱升華白墨印字，激光雕刻填漆難度較高

STM32 主控避開克隆芯片，優先選原裝 + ST-Link 編程器套裝

外殼可 3D 打印，找代工或自行打印都能快速成型

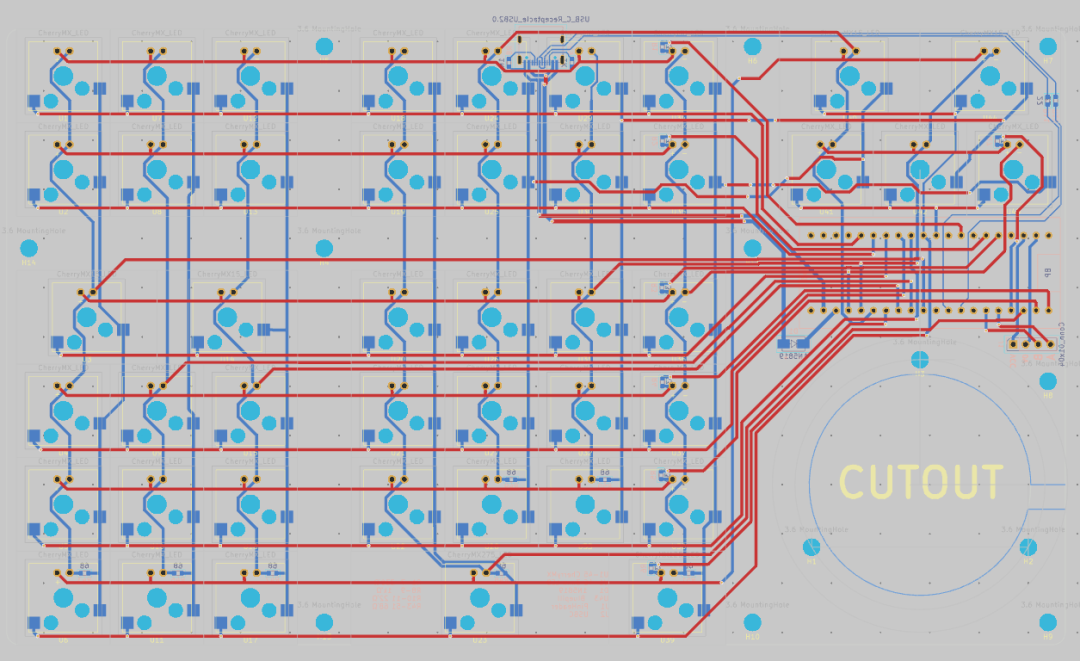

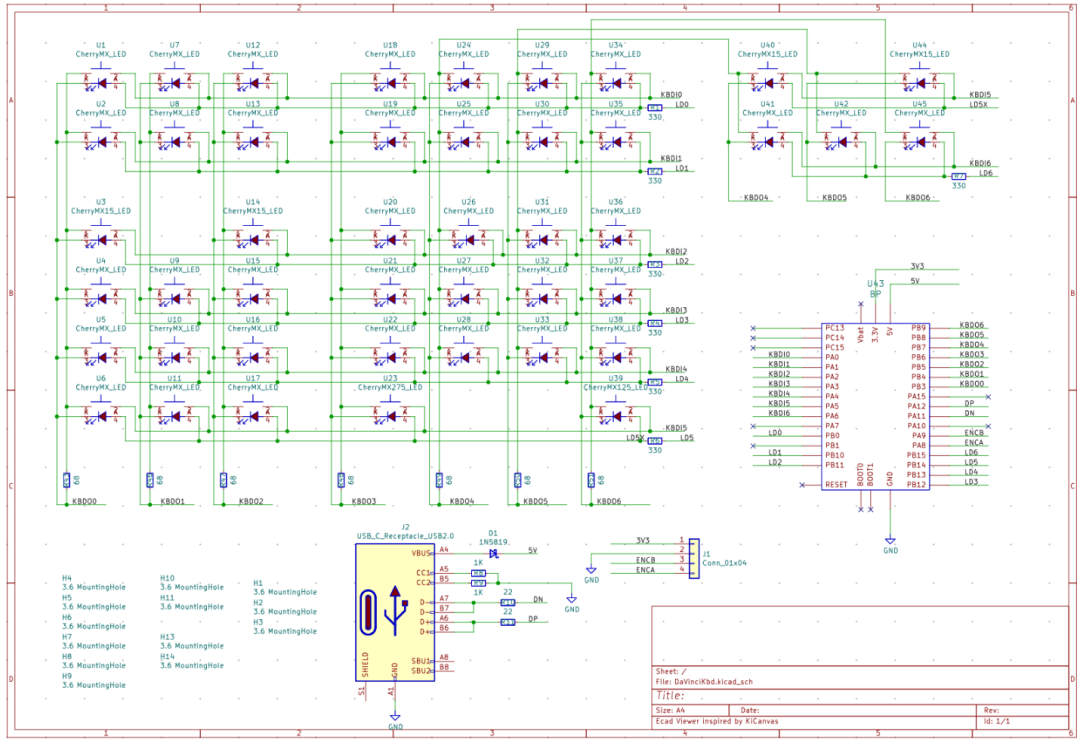

04原理圖&PCB

閱讀原文可獲取設計文件

05開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

開源地址：

https://p.eda.cn/d-1361534002548178944
