近日，半導體先進封裝設備領軍企業普萊信宣布，其自主研發的Fluxless TCB（無助焊劑熱壓鍵合）設備Loong Fluxless，配合海外全球領先的OCS開發商，成功完成全球首款基于硅光子學CMOS技術的OCS（光電路交換機）的打樣驗證。這一里程碑標志著國產高端鍵合設備在硅光集成封裝領域取得了關鍵性技術認證，為下一代數據中心的全光互聯提供了成熟、可靠的量產級工藝方案。

打通OCS量產“最后一公里”

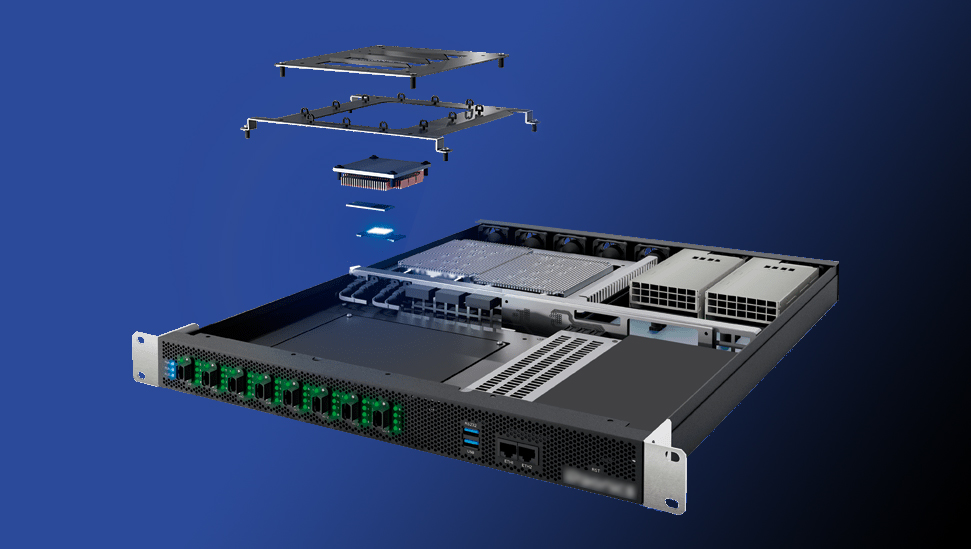

隨著AI大模型訓練對帶寬和延遲提出極致要求，OCS以全光直通為核心，具備超高帶寬、納秒級低時延、80%-90%功耗降幅、協議透明等特性，完美適配算力集群東西向大流量長連接需求，是下一代數據中心網絡的理想技術方案。

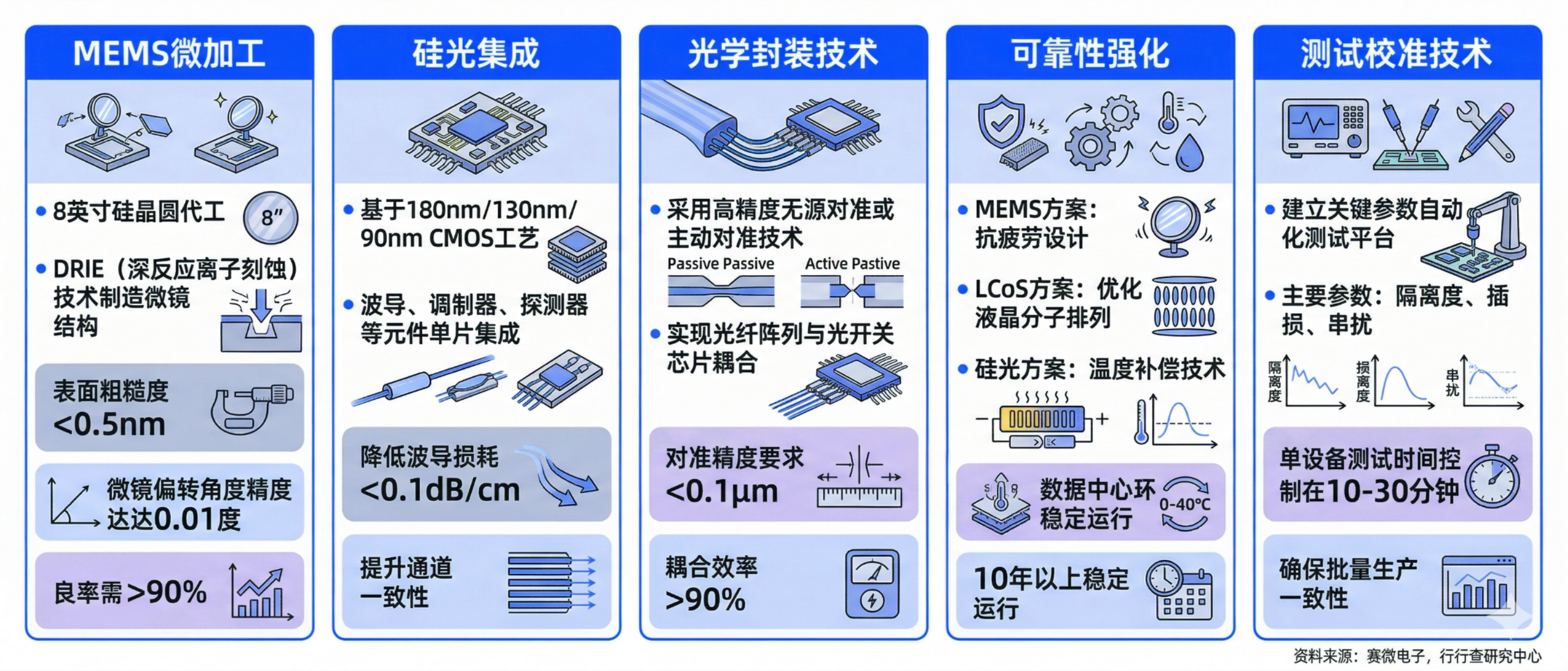

OCS核心制造工藝涵蓋MEMS微加工、硅光集成、光學封裝、可靠性強化與測試校準五大環節，依托精密加工、CMOS集成、微米級對準等技術，通過自動化測試保障量產一致性與10年以上穩定運行。

硅光集成的核心瓶頸是PIC（光子集成電路）和EIC（電子集成電路）組成的硅光引擎進行高密度集成，是決定OCS交換機光學性能與量產良率的“咽喉”環節。普萊信Loong設備此次成功打樣驗證，證實了Fluxless TCB工藝是解決PIC/EIC異構集成的最優解。

為何OCS必須選擇Fluxless TCB？

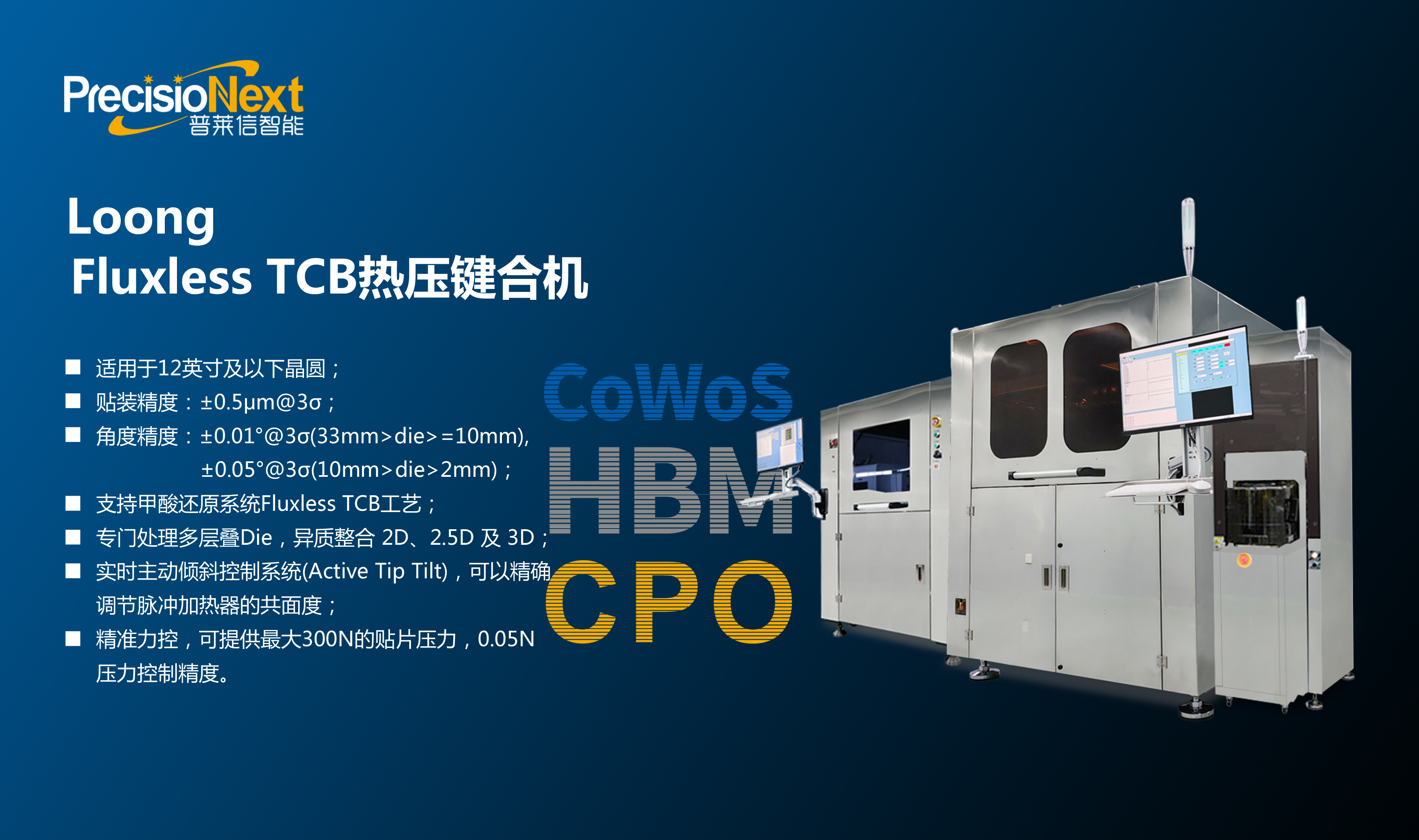

相較于傳統引線鍵合或含助焊劑的回流焊工藝，普萊信Loong設備搭載的Fluxless TCB技術通過通入甲酸蒸汽實時去除金屬表面氧化物，完美替代了傳統助焊劑，從根本上滿足了硅光芯片封裝對潔凈度與精度的苛刻要求。

在此次全球首款OCS打樣驗證中，普萊信Loong設備展現出了三大不可替代的核心優勢：

1. 低溫鍵合，保護脆弱的光學鏈路：硅光芯片內部的光柵耦合器與波導對熱應力極為敏感。Loong設備可在150~200℃的極低工作溫度區間完成穩定鍵合，有效規避了高溫回流焊對光學元件性能的損傷，確保了OCS系統在長期運行下的光路穩定性。

2. 亞微米級貼裝，決定光耦合效率：光信號在PIC與EIC之間的傳輸損耗直接取決于貼裝精度。Loong設備憑借先進的視覺對位與力學控制系統，實現了±0.5μm的亞微米級貼裝精度。這一精度是實現高效光耦合的關鍵，直接決定了OCS交換機端口的插損指標能否達標。

3.絕對潔凈，杜絕光學界面污染：傳統助焊劑揮發殘留是導致光學界面霧化、光路失效的頭號殺手。Fluxless工藝利用甲酸蒸汽實現原子級清潔的表面活化，從根源杜絕助焊劑殘留，保障了封裝后光路內部的絕對潔凈，大幅延長了OCS設備的使用壽命。

普萊信：賦能AI算力集群的光互聯技術

普萊信是一家專注高端先進封裝設備的國家級專精特新“小巨人”企業，公司的Fluxless TCB設備Loong率先完成全球首款OCS產品的打樣驗證，不僅驗證了國產高端裝備在硅光集成這一尖端領域的硬件實力，更為全球AI基礎設施供應商提供了高性價比、高可靠性的量產選擇。未來，我們將持續迭代技術，助力客戶在AI算力競賽中構建更強大的光互聯技術底座。
