在開發更高能效電子器件的競爭中，理解原子尺度的材料特性至關重要。光學光譜技術——這種利用光對材料進行表征的非侵入性分析方法，無疑是推動半導體研究發展的基石技術之一。從拉曼光譜到橢圓偏振術，這些技術讓研究人員能夠以前所未有的精度探索半導體材料的奧秘。

半導體技術的發展

拉曼光譜技術在測量半導體材料結晶度方面尤為有效，例如碳化硅(SiC)、銅銦鎵硒(CIGS)和碲化鎘(CdTe)。該技術基于光子與分子的非彈性散射現象：當入射光與材料晶格振動相互作用時，會產生可測量的能量偏移(即拉曼位移)。這種位移如同光譜指紋，可用于識別半導體結構中的晶相、缺陷及應力狀態——這些參數對優化電子器件性能與制造工藝至關重要。

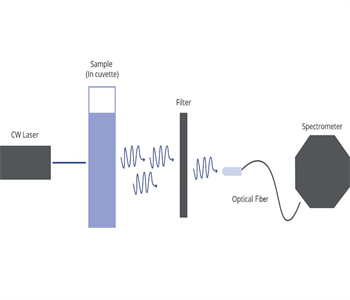

光致發光光譜技術則是將特定波長的光照射到材料表面，使內部電子受激躍遷至高能級。當電子回落到低能態時，會釋放出可被光譜儀探測的光(見圖1)。通過分析產生的光譜，不僅能獲取材料的組分信息，還能精準檢測缺陷。對于碳化硅等晶體材料，該技術甚至能依據數據特異性解析晶格缺陷的內部應力分布。

自20世紀60年代以來，橢圓偏振術已發展到能夠精確測量微電子器件中納米級薄膜的靈敏度。其工作原理是向材料表面投射偏振光，通過檢測光線與材料相互作用后偏振狀態的變化，并結合樣品理論模型進行分析，從而解析出材料的光學特性與厚度等關鍵參數。因此，該技術主要應用于測定薄膜厚度與光學常數，同時也可用于表征材料成分、摻雜濃度及結晶度等信息。

光學光譜技術對新興半導體領域的影響

在精度與性能至關重要的新型半導體技術開發中，光學光譜技術發揮著關鍵作用。人工智能(AI)領域正是當前半導體技術亟待快速突破的重要方向之一。事實上，全球半導體市場預計在2025年將實現15%的增長1，其核心驅動力正是人工智能的快速發展。隨著AI日益滲透日常生活，半導體器件必須持續優化速度、熱穩定性及功耗表現，以滿足巨大的算力需求。

拉曼光譜與橢圓偏振術等技術為實現這一目標提供了可能——它們能精準評估先進制程節點中材料的應變狀態與均勻性等關鍵特性。這些特性直接影響晶體管開關速度與散熱效率，對打造高性能AI芯片至關重要。為進一步增強分析效能，探針臺及微操系統2等高精度表征工具可與光譜技術聯用，在器件制造過程中建立電學性能與材料特性的直接關聯。

半導體在快速發展的量子計算產業中同樣占據核心地位，其被用于制造量子比特(量子信息的基本單元)。與傳統比特非0即1的特性不同，量子比特能夠同時處于多種狀態。這一特性使量子計算機能并行執行大量計算，從而解決傳統計算機無法處理的復雜問題。

用于量子計算的半導體材料需要高度可控的量子態，量子點(納米尺度半導體粒子)便是其中代表。量子計算系統對原子尺度的缺陷極其敏感，而光學光譜技術正可對此進行評估：例如光致發光光譜能探測影響量子相干時間與比特保真度的激子行為及缺陷態;拉曼光譜則可識別導致量子退相干的光子相互作用。這些技術通過對量子器件材料進行篩查，成為質量控制不可或缺的關鍵工具。

光學光譜技術同樣推動著新一代半導體材料的研發，尤其是二維材料領域。這類材料由單層原子構成晶體結構，具有獨特的電學、光學和機械性能。2004年石墨烯的成功剝離引發了二維材料的研究熱潮——這種單層碳原子材料以其卓越的導電性和強度聞名于世。

此后該領域迅速發展，二硫化鉬(MoS?)和二硫化鎢(WS?)等材料在超薄晶體管應用中展現出巨大潛力3。憑借原子級厚度與可調控特性，二維材料已成為制造更小型、更高能效半導體器件的有力競爭者。光學光譜技術對其發展至關重要：拉曼光譜常用于識別材料層數與缺陷檢測，而橢圓偏振技術可精確測定二維薄膜厚度并評估其均勻性。

未來發展方向

總體而言，隨著半導體研究的持續演進，光學光譜技術將通過提供設計與規?；磥聿牧霞捌骷璧母呔确治觯冀K保持其不可替代的地位。當前技術需著重提升空間、時間與光譜分辨率，使納米尺度表征更加高效便捷。通過將光譜技術與機器學習相結合，并開發原位測量能力以實現實時工藝監控，這些進步將共同塑造半導體發展的未來圖景。
