一、行業背景與項目概況

1.1行業背景與核心需求

畜牧養殖環控行業核心需求聚焦于精準管控與高效運維：一是實現溫濕度、氨氣濃度等參數實時采集與自動調控，保障畜禽適宜生長環境；二是支持現場操作與遠程管控協同，減少人工巡檢頻次，降低養殖人力成本；三是實現環控?cái)?shù)據全流程追溯，便于優化養殖方案、應對疫病防控核查；四是適配養殖場粉塵多、空間分散、布線不便的工況，支持無線部署。三菱Q系列圓口PLC憑借高可靠性、強抗干擾性，廣泛應用于規?；B(yǎng)殖場環控系統的邏輯控制，但老舊型號僅配備單一圓形串口，無以太網接口，無法滿足Modbus TCP設備聯網、多設備協同及無線遠程運維需求，成為制約養殖環控智能化升級的關鍵瓶頸，亟需通過專用無線模塊實現串口與以太網的無縫對接。

1.2項目概況

本項目為華東某規?；i養殖場環控系統升級工程，該養殖場占地50畝，擁有6棟標準化育肥舍，存欄生豬8000頭，核心環控系統配置如下：

核心控制單元：三菱Q系列圓口PLC（Q02CPU），僅配備1路RS-232圓形DB9串口，負責6棟育肥舍溫濕度、氨氣濃度采集，以及通風機、水簾、加熱設備、光照燈的邏輯控制，支持MELSEC、Modbus RTU協議，無法實現多設備并發通訊，且養殖場空間分散，有線布線難度大；

現場監控終端：Modbus TCP工業觸摸屏，用于現場環控參數（溫濕度閾值、通風頻率、光照時長）調試、設備運行狀態監控及異常報警，僅支持以太網通訊，需實時同步PLC數據，適配不同季節環控參數切換需求；

上位管理系統：工控機+SCADA系統（組態王），基于Modbus TCP協議，實現6棟育肥舍環控?cái)?shù)據采集、參數追溯、運維報表自動生成，需遠程監控PLC運行狀態及各舍環控核心參數，支持無線遠程調試；

工況特征：養殖場24小時連續運行，育肥舍內粉塵多、氨氣濃度較高，存在一定腐蝕性，且舍區分散、布線不便，對通訊設備的防塵、防腐、抗干擾性、無線傳輸穩定性要求嚴苛，且禁止長時間停產改造，需實現快速無線部署。

1.3項目核心目標

打通三菱Q系列圓口PLC與觸摸屏、上位機的無線通訊鏈路，依托JM-ETH-Q-W模塊無線功能，實現三者雙向并發通訊，確保溫濕度、氨氣濃度等關鍵數據實時同步，支撐不同季節環控參數切換；

實現PLC程序無線遠程下載、上載與在線調試，替代現場電纜接線操作，降低運維成本與停產風險，適配養殖場舍區分散、遠程運維的需求；

不修改PLC原有控制程序，采用即插即用設計快速無線部署調試，最大限度減少停產影響，保障環控系統連續運行，避免畜禽生長環境異常；

實現環控參數自動采集與全流程追溯，提升養殖環控精度與應急處置能力，降低疫病發生風險，提升養殖效益。

二、項目痛點、選型與實施過程

2.1核心技術痛點

協議與接口雙重壁壘：PLC采用RS-232串口+MELSEC/Modbus RTU協議通訊，觸摸屏、上位機采用Modbus TCP以太網協議，兩者傳輸方式、幀格式差異顯著，無法直接互聯互通；同時，PLC唯一的圓形串口無法支撐本地操作、遠程管控與程序調試的并發訪問，形成數據孤島，環控參數無法實時上傳，難以實現精準調控與應急處置。

布線困難、運維成本高：養殖場舍區分散、空間廣闊，傳統有線布線施工難度大、成本高，且后期線纜易受粉塵、氨氣腐蝕損壞，維護不便；傳統PLC程序調試需技術人員到現場通過專用電纜連接，受舍區分散布局限制，單次運維耗時超2小時，月均運維成本達4200元；若更換帶網口的新型PLC，需投入8萬元設備成本，且停產5天以上，綜合損失巨大，與養殖場降本增效的需求嚴重背離。

管控精度不足、數據追溯缺失：環控參數（溫濕度、氨氣濃度）依賴人工手抄記錄，誤差率達3.8%，易導致通風、加熱設備啟停時機偏差，引發畜禽應激反應或疫??；數據無法實時追溯，難以優化養殖環控方案，不符合規?；B(yǎng)殖標準化要求。

2.2方案選型

經多輪技術論證、兼容性測試及行業案例參考，最終選用捷米特JM-ETH-Q-W以太網模塊作為核心通訊轉換設備，該模塊專為三菱Q系列圓口PLC量身設計，內置無線通訊模塊，完美適配畜牧養殖環控工況與需求，核心優勢如下：

無線+有線雙適配，并發兼容強：集成1路RS-232圓形DB9串口（精準匹配三菱Q系列PLC編程口）、1路復用串口（供觸摸屏接入）與1路10/100M自適應RJ45以太網口，內置無線通訊模塊（支持WiFi/4G可選），采用即插即用設計，不占用PLC通訊口，支持最大10個上位機無線連接，可同時連接觸摸屏、上位機、編程電腦，徹底解決串口資源匱乏、布線困難與多設備并發通訊問題。

協議轉換高效便捷：作為高性能以太網轉換器，內置串口轉以太網與以太網橋接器核心功能，實現MELSEC/Modbus RTU與Modbus TCP以太網協議的雙向透明傳輸，無需額外開發通訊程序，自動識別PLC型號與串行參數，無需手動配置，直接適配畜牧養殖行業主流SCADA軟件與觸摸屏，快速打通無線數據鏈路。

工業級高可靠性，適配養殖工況：采用35mm標準導軌安裝，可通過PLC直接供電（功耗低，無需外接電源）；工作溫度范圍0-60℃，具備防塵、防腐、抗電磁干擾性能，無線傳輸距離可達100米（無遮擋），平均無故障時間（MTBF）超10萬小時，適配養殖場粉塵多、氨氣腐蝕、舍區分散的惡劣工況。

無線便捷運維與擴展：支持WEB服務器（默認IP可靈活配置）與專用配置工具進行無線參數設置和運行診斷，操作便捷，無需專業編程基礎；支持固件在線升級，終身免費迭代，可靈活對接新增的氨氣、二氧化碳傳感器，適配不同規模養殖場的擴展需求。

2.3實施過程

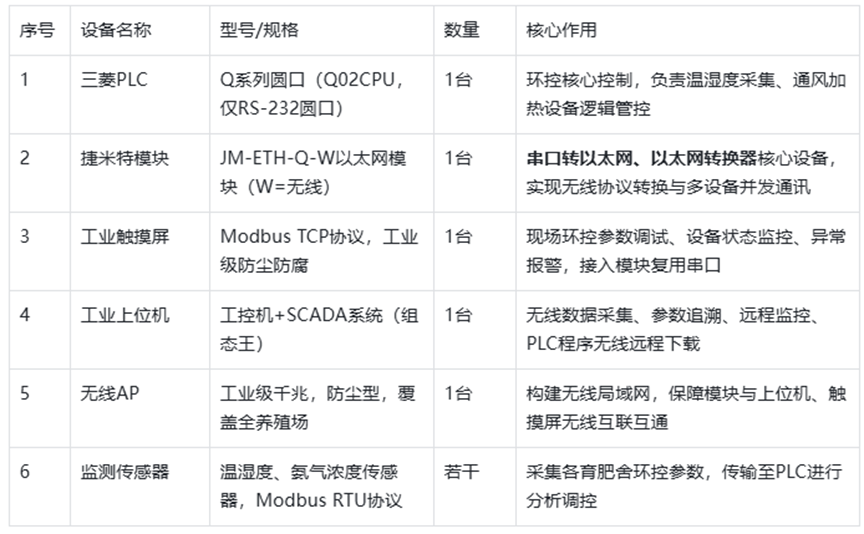

2.3.1硬件配置清單

2.3.2部署與調試步驟

硬件安裝：斷電狀態下，將JM-ETH-Q-W模塊安裝于35mm標準導軌，用RS-232專用線將模塊DB9母口直接插入三菱Q系列PLC的通訊口，將觸摸屏接入模塊復用串口，確保接觸良好；將無線AP安裝于養殖場中心區域，做好防塵防護，確保無線信號覆蓋所有育肥舍。

無線網絡組網：配置無線AP參數，構建養殖場無線局域網，將JM-ETH-Q-W模塊、上位機接入同一無線網絡，統一規劃IP地址至同一網段，無需鋪設有線線纜，避免粉塵、氨氣對線纜的腐蝕，確保模塊與上位機、觸摸屏無線互聯互通。

參數配置：系統上電后，通過電腦瀏覽器訪問模塊默認IP，進入WEB配置界面，或使用專用配置工具，模塊自動識別PLC型號與串行參數，無需手動配置，開啟無線通訊功能，設置通訊協議為MELSEC/Modbus RTU轉Modbus TCP，匹配串口波特率等參數，無需修改PLC原有控制程序。

聯調測試：通過GX Works2軟件無線遠程下載PLC程序，測試無線通訊穩定性；操作觸摸屏驗證環控參數讀寫、設備狀態監控及季節參數切換功能；在上位機SCADA系統中配置設備，測試溫濕度、氨氣濃度等數據實時采集、報表生成功能，全程耗時1小時，實現不停產升級，最大限度降低對養殖生產的影響。

三、網關功能介紹

捷米特JM-ETH-Q-W以太網模塊是專為三菱Q系列圓口PLC設計的專用串口轉以太網網關，內置無線通訊模塊，核心功能深度適配畜牧養殖環控場景，聚焦無線協議轉換、便捷運維與工況適配，具體如下：

核心協議轉換功能：內置以太網橋接器功能，實現RS-232串口數據與以太網TCP/IP數據的雙向透明傳輸，高效完成MELSEC/Modbus RTU與Modbus TCP以太網協議的轉換。作為核心以太網轉換器，無需額外編程即可實現PLC與觸摸屏、上位機的無線無縫通訊，同時支持PLC程序無線遠程下載，打通畜牧養殖環控“設備-管控”無線數據鏈路，助力參數追溯與應急處置。

無線多設備并發兼容：支持最大10個上位機無線連接，可同時滿足觸摸屏、上位機、編程電腦的并發訪問需求，不占用PLC通訊口，完美兼容三菱Q系列全系列圓口PLC及畜牧養殖行業主流SCADA軟件、工業觸摸屏，無需額外適配驅動，系統擴展性強，可靈活對接新增的監測傳感器，適配不同規模養殖場的環控需求。

無線便捷運維與狀態監控：支持WEB頁面與專用配置工具兩種無線配置方式，自動識別PLC參數，簡化配置流程，無需專業編程基礎；配備電源、串口、以太網、無線狀態指示燈，實時反饋設備運行狀態與無線連接情況，便于技術人員遠程定位與排查通訊故障，減少現場運維頻次，適配養殖場舍區分散、遠程運維的需求。

工業級安全與工況適配：內置數據校驗機制，可有效抵御養殖場強電磁干擾、粉塵、氨氣腐蝕，確保環控參數傳輸?shù)臏?zhǔn)確性與完整性；無線傳輸采用加密技術，防止數據泄露；支持固件在線升級，終身免費迭代，適配畜牧養殖行業技術升級與運維需求；低功耗設計，PLC直接供電，簡化布線，降低故障點，適配24小時連續運行工況，防塵防腐性能契合養殖場環境。

四、技術架構設計

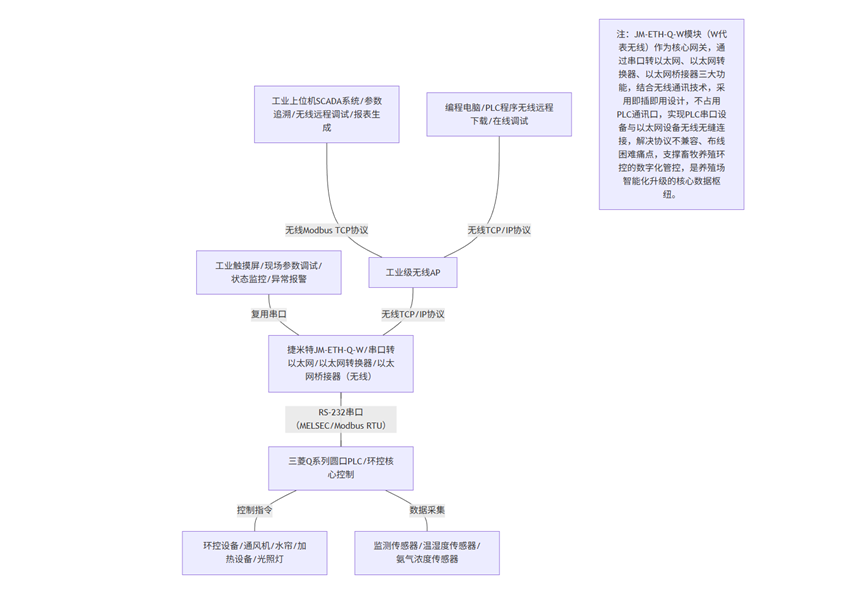

4.1系統結構拓?fù)鋱D

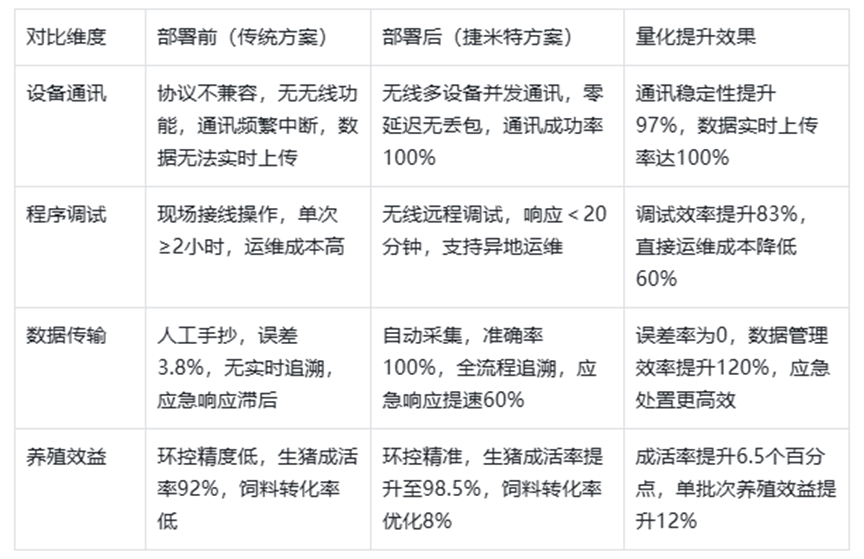

五、應用效果前后對比

六、網關未來發展趨勢

隨著畜牧養殖行業規模化、智能化轉型持續深入，結合鄉村振興戰略與養殖標準化要求，串口轉以太網、以太網轉換器類無線網關設備將朝著以下四大方向發展，更好地賦能畜牧養殖行業高質量發展：

智能化與邊緣計算融合：未來無線網關將深度集成輕量級邊緣計算引擎，實現養殖環控參數的本地預處理、異常智能預警（如溫濕度超標、氨氣濃度過高），結合AI算法優化通風、加熱設備運行策略，提升環控系統自主運維能力，適配規?；B(yǎng)殖精細化管控需求。

安全與合規強化：針對畜牧養殖行業數據安全與疫病防控要求，網關將全面升級安全防護體系，新增TLS/SSL加密通訊、雙向身份認證、訪問權限精細化管控、數據加密存儲等功能，確保環控?cái)?shù)據、養殖數據的安全與可追溯，符合養殖標準化與疫病防控核查要求。

國產化與多協議生態拓展：依托國產芯片與核心元器件的技術突破，加速無線網關國產化替代進程，實現核心部件自主可控；同時擴展對PROFIBUS、CANopen等更多工業總線協議的支持，構建開放、兼容的多協議轉換生態，適配畜牧養殖行業多品牌設備協同與多養殖場集群管控需求。

無線化與多功能集成：升級無線通訊技術，支持5G高速無線傳輸，擴大無線覆蓋范圍，適配大型養殖場舍區分散布局需求；集成數據采集、協議轉換、無線傳輸、異常預警于一體，實現與養殖管理系統、疫病監測系統無縫對接，打造一體化養殖環控解決方案。

七、結論

本項目通過引入捷米特JM-ETH-Q-W以太網模塊，成功破解了三菱Q系列圓口PLC在畜牧養殖環控應用中面臨的協議不兼容、串口資源匱乏、布線困難、運維效率低下、管控精度不足等核心痛點。該模塊作為關鍵的串口轉以太網、以太網轉換器、以太網橋接器設備，憑借無線通訊、即插即用、協議轉換高效、多設備并發兼容及工業級高可靠性，實現了PLC與觸摸屏、上位機的無線無縫聯網與數據互通，打通了畜牧養殖環控全流程的無線數據鏈路。

該技術方案無需修改PLC原有程序，具有改造成本低廉、部署周期短、運維高效、無線靈活、適配養殖惡劣工況等顯著優勢，既滿足了畜牧養殖行業智能化升級、標準化管控的核心需求，又保障了環控系統24小時連續穩定運行，有效提升生豬成活率與養殖效益，契合養殖場降本增效的目標。其成功應用為畜牧養殖行業及類似農業自動化場景中老舊PLC設備的無線網絡化改造提供了一套高效、經濟、可行的工程解決方案。

未來，隨著串口轉以太網、以太網轉換器技術的持續迭代與畜牧養殖行業智能化轉型的深入推進，此類無線網關設備將在生豬、家禽、肉牛等規模化養殖環控場景中發揮愈發重要的作用，持續賦能養殖企業實現高效、精準、安全、可追溯的環控目標，推動我國畜牧養殖行業向規?；?biāo)準化、智能化方向發展，助力鄉村振興戰略落地。

相關技術交流請給武工留言
