一、行業背景與項目概況

1.1行業背景與核心需求

市政排水系統是城市“生命線”工程，涵蓋污水收集、提升、輸送、處理全鏈條，隨著我國城鎮化率突破66%，海綿城市、智慧城市建設持續推進，市政排水行業正擺脫傳統人工運維模式，向自動化監測、智能化管控轉型。當前，我國市政排水設施存量巨大，其中老舊泵站占比超40%，多數采用無網口PLC作為核心控制單元，運維效率低下、數據無法追溯等問題突出。

市政排水行業核心需求聚焦于安全運維與高效管控：一是實現泵站水泵、格柵機、閥門等設備的協同控制，應對暴雨等突發情況，保障排水通暢；二是實時采集液位、流量、pH值等關鍵參數，實現數據可追溯，滿足環保監管要求；三是支持遠程運維與故障預警，減少現場人工巡檢頻次，降低運維成本。三菱Q系列圓口PLC憑借高可靠性、強抗干擾性，廣泛應用于市政排水泵站的邏輯控制，但老舊型號僅配備單一圓形串口，無以太網接口，無法滿足Modbus TCP設備聯網、多設備協同及遠程運維需求，成為制約排水系統智能化升級的關鍵瓶頸，亟需通過專用模塊實現串口與以太網的無縫對接。

1.2項目概況

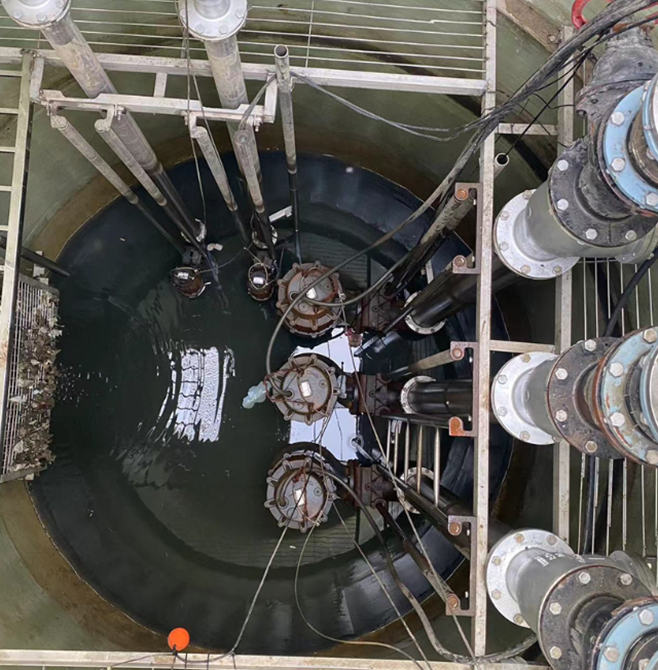

本項目為華東某城市市政排水污水提升泵站升級工程，該泵站負責城區3平方公里范圍內的生活污水與雨水收集、提升輸送，核心配置如下：

核心控制單元：三菱Q系列圓口PLC（Q02CPU），僅配備1路RS-232圓形DB9串口，負責泵站水泵啟停、格柵機運行、閥門開關及液位聯動控制，支持MELSEC、Modbus RTU協議，無法實現多設備并發通訊，且不占用PLC通訊口的擴展需求突出；

現場監控終端：Modbus TCP工業觸摸屏，用于現場工藝參數（液位閾值、水泵轉速、格柵機運行頻率）調試、設備運行狀態監控及異常報警，僅支持以太網通訊，需實時同步PLC數據，適配泵站晴天、雨天雙工況切換需求；

上位管理系統：工控機+SCADA系統（組態王），基于Modbus TCP協議，實現泵站運行數據采集、參數追溯、運維報表自動生成，需遠程監控PLC運行狀態及泵站排水流量、液位等核心數據，支持主流SCADA軟件接入；

工況特征：泵站24小時連續運行，機房存在潮濕、粉塵、強電磁干擾（水泵啟停產生），環境腐蝕性較強，對通訊設備的防潮、防腐、抗干擾性、穩定性要求嚴苛，且禁止長時間停產改造，需實現快速部署。

1.3項目核心目標

打通三菱Q系列圓口PLC與觸摸屏、上位機的通訊鏈路，實現三者雙向并發通訊，確保液位、流量等關鍵數據實時同步，支撐泵站雙工況切換需求；

實現PLC程序遠程下載、上載與在線調試，替代現場電纜接線操作，降低運維成本與停產風險，適配市政排水泵站分散布局、遠程運維的需求；

不修改PLC原有控制程序，采用即插即用設計快速部署調試，最大限度減少停產影響，保障泵站排水連續性，避免城市內澇風險；

實現排水參數自動采集與全流程追溯，提升泵站運維精度與應急處置能力，滿足環保監管與城市防洪排澇要求。

二、項目痛點、選型與實施過程

2.1核心技術痛點

協議與接口雙重壁壘：PLC采用RS-232串口+MELSEC/Modbus RTU協議通訊，觸摸屏、上位機采用Modbus TCP以太網協議，兩者傳輸方式、幀格式差異顯著，無法直接互聯互通；同時，PLC唯一的圓形串口無法支撐本地操作、遠程管控與程序調試的并發訪問，形成數據孤島，液位、流量等關鍵數據無法實時上傳，難以實現泵站精準管控與應急處置。

運維成本高、停產風險大：傳統PLC程序調試需技術人員到現場通過專用電纜連接，受泵站分散布局、機房潮濕環境限制，單次運維耗時超2小時，月均運維成本達4000元；若更換帶網口的新型PLC，需投入8萬元設備成本，且停產5天以上，可能導致城市內澇，綜合損失巨大，與市政排水運維單位降本增效、安全運維的需求嚴重背離。

管控精度不足、數據追溯缺失：排水參數（液位、流量等）依賴人工手抄記錄，誤差率達3.5%，易導致水泵啟停時機偏差，引發泵站溢水或能源浪費；數據無法實時追溯，難以優化運維策略，不符合環保監管要求，且無法適配泵站雙工況的參數快速切換需求。

2.2方案選型

接口與并發兼容：集成1路RS-232圓形DB9串口（精準匹配三菱Q系列PLC編程口）、1路復用串口（供觸摸屏接入）與1路10/100M自適應RJ45以太網口，采用即插即用設計，不占用PLC通訊口，支持最大10個上位機連接，可同時連接觸摸屏、上位機、編程電腦，徹底解決串口資源匱乏與多設備并發通訊問題。

協議轉換高效便捷：作為高性能以太網轉換器，內置串口轉以太網與以太網橋接器核心功能，實現MELSEC/Modbus RTU與Modbus TCP以太網協議的雙向透明傳輸，無需額外開發通訊程序，自動識別PLC型號與串行參數，無需手動配置，直接適配市政排水行業主流SCADA軟件與觸摸屏，快速打通數據鏈路。

工業級高可靠性：采用35mm標準導軌安裝，可通過PLC直接供電（功耗低，無需外接電源）；工作溫度范圍0-60℃，具備防潮、防腐、防塵、抗電磁干擾性能，平均無故障時間（MTBF）超10萬小時，適配市政排水泵站潮濕、強干擾、24小時連續運行工況。

便捷運維與擴展：支持WEB服務器（默認IP可靈活配置）與專用配置工具進行參數設置和運行診斷，操作便捷，無需專業編程基礎；支持固件在線升級，終身免費迭代，可靈活對接新增的水質監測設備，適配泵站雙工況運維的擴展需求。

2.3實施過程

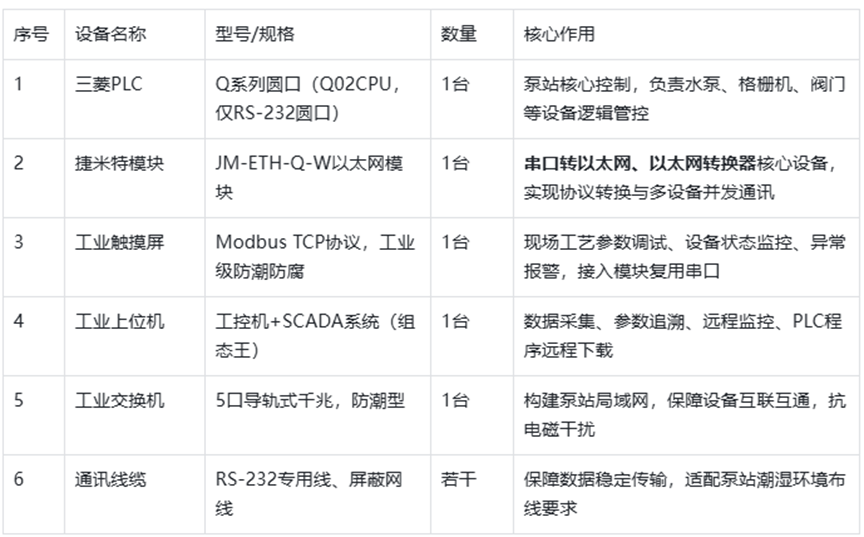

2.3.1硬件配置清單

2.3.2部署與調試步驟

硬件安裝：斷電狀態下，將JM-ETH-Q-W模塊安裝于35mm標準導軌，用RS-232專用線將模塊DB9母口直接插入三菱Q系列PLC的通訊口，將觸摸屏接入模塊復用串口，確保接觸良好；將工業交換機安裝于泵站機房干燥區域，做好防潮防護。

網絡組網：用屏蔽網線連接模塊RJ45口、上位機至工業交換機，統一規劃IP地址至同一網段，構建穩定的泵站局域網，避免水泵啟停產生的電磁干擾影響數據傳輸，確保模塊與上位機、觸摸屏互聯互通。

參數配置：系統上電后，通過電腦瀏覽器訪問模塊默認IP，進入WEB配置界面，或使用專用配置工具，模塊自動識別PLC型號與串行參數，無需手動配置，設置通訊協議為MELSEC/Modbus RTU轉Modbus TCP，匹配串口波特率等參數，無需修改PLC原有控制程序。

聯調測試：通過GX Works2軟件遠程下載PLC程序，測試通訊穩定性；操作觸摸屏驗證工藝參數讀寫、設備狀態監控及雙工況參數切換功能；在上位機SCADA系統中配置設備，測試液位、流量等數據實時采集、報表生成功能，全程耗時1小時，實現不停產升級，最大限度降低對排水運維的影響。

三、網關功能介紹

捷米特JM-ETH-Q-W以太網模塊是專為三菱Q系列圓口PLC設計的專用串口轉以太網網關，核心功能深度適配市政排水泵站場景，聚焦協議轉換、便捷運維與工況適配，具體如下：

核心協議轉換功能：內置以太網橋接器功能，實現RS-232串口數據與以太網TCP/IP數據的雙向透明傳輸，高效完成MELSEC/Modbus RTU與Modbus TCP以太網協議的轉換。作為核心以太網轉換器，無需額外編程即可實現PLC與觸摸屏、上位機的無縫通訊，同時支持PLC程序遠程下載，打通市政排水“設備-管控”數據鏈路，助力參數追溯與應急處置。

多設備并發兼容：支持最大10個上位機連接，可同時滿足觸摸屏、上位機、編程電腦的并發訪問需求，不占用PLC通訊口，完美兼容三菱Q系列全系列圓口PLC及市政排水行業主流SCADA軟件、工業觸摸屏，無需額外適配驅動，系統擴展性強，可靈活對接新增的水質監測設備，適配泵站雙工況運維需求。

便捷運維與狀態監控：支持WEB頁面與專用配置工具兩種配置方式，自動識別PLC參數，簡化配置流程，無需專業編程基礎；配備電源、串口、以太網狀態指示燈，實時反饋設備運行狀態，便于技術人員快速定位與排查通訊故障，減少現場運維頻次，適配市政排水泵站分散布局、遠程運維的需求。

工業級安全與工況適配：內置數據校驗機制，可有效抵御泵站強電磁干擾、潮濕腐蝕，確保排水參數傳輸?shù)臏?zhǔn)確性與完整性；支持固件在線升級，終身免費迭代，適配市政排水行業技術升級與運維需求；低功耗設計，PLC直接供電，簡化布線，降低故障點，適配24小時連續運行工況，防潮防腐性能契合泵站機房環境。

四、技術架構設計

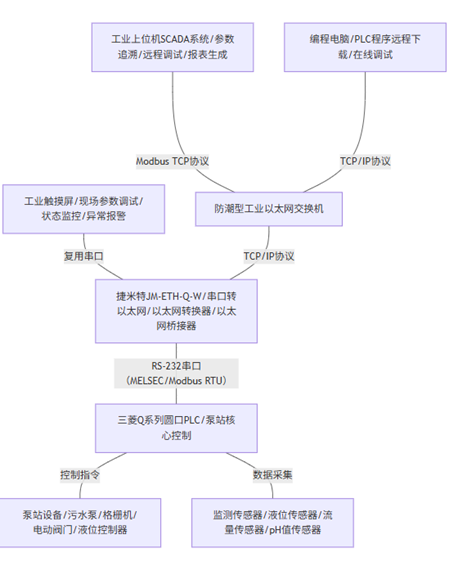

4.1系統結構拓?fù)鋱D

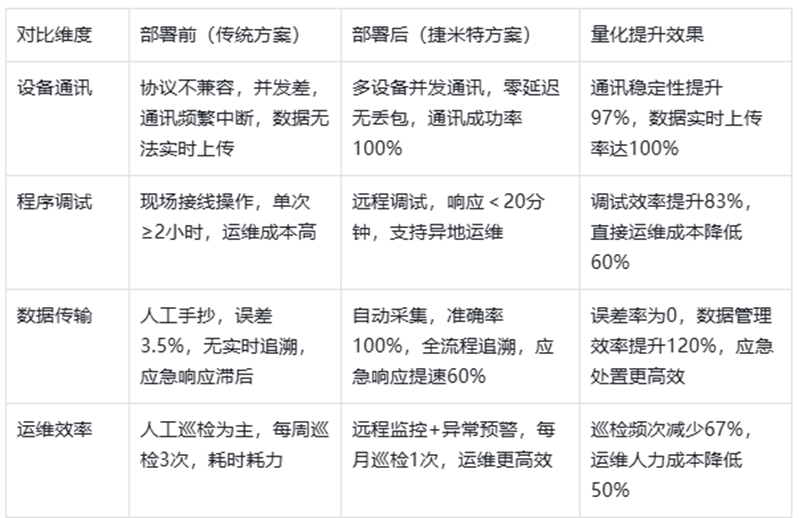

五、應用效果前后對比

六、網關未來發展趨勢

隨著市政排水行業智能化、精細化轉型持續深入，結合海綿城市建設與環保監管要求，串口轉以太網、以太網轉換器類網關設備將朝著以下四大方向發展，更好地賦能市政排水行業高質量發展：

智能化與邊緣計算融合：未來網關將深度集成輕量級邊緣計算引擎，實現市政排水泵站液位、流量等數據的本地預處理、異常智能預警（如液位超標、水泵故障），結合AI算法優化水泵啟停策略，提升泵站自主運維能力，適配海綿城市建設中防洪排澇的精細化管控需求。

安全與合規強化：針對市政排水行業數據安全與環保監管要求，網關將全面升級安全防護體系，新增TLS/SSL加密通訊、雙向身份認證、訪問權限精細化管控、數據加密存儲等功能，確保排水?dāng)?shù)據、設備運行數據的安全與可追溯，符合《工業互聯網安全標準體系》與環保監管要求。

國產化與多協議生態拓展：依托國產芯片與核心元器件的技術突破，加速網關國產化替代進程，實現核心部件自主可控；同時擴展對PROFIBUS、CANopen等更多工業總線協議的支持，構建開放、兼容的多協議轉換生態，適配市政排水行業多品牌設備協同與泵站集群管控需求。

無線化與部署柔性化：集成WiFi、5G等無線通信技術，擺脫有線布線限制，適配市政排水泵站分散布局、設備布局動態調整的場景，大幅提升系統部署與改造的靈活性，為未來實現泵站集群無線智能化管控、遠程運維提供技術支撐，助力海綿城市數字化建設。

七、結論

本項目通過引入捷米特JM-ETH-Q-W以太網模塊，成功破解了三菱Q系列圓口PLC在市政排水泵站應用中面臨的協議不兼容、串口資源匱乏、運維效率低下、管控精度不足等核心痛點。該模塊作為關鍵的串口轉以太網、以太網轉換器、以太網橋接器設備，憑借即插即用、協議轉換高效、多設備并發兼容及工業級高可靠性，實現了PLC與觸摸屏、上位機的無縫聯網與數據互通，打通了市政排水泵站全流程的數據鏈路，適配雙工況運維需求。

該技術方案無需修改PLC原有程序，具有改造成本低廉、部署周期短、運維高效、適配市政排水泵站惡劣工況等顯著優勢，既滿足了市政排水行業智能化升級、環保追溯的核心需求，又保障了泵站24小時連續穩定運行，有效防范城市內澇風險，契合運維單位降本增效、安全運維的目標。其成功應用為市政排水行業及類似公用事業場景中老舊PLC設備的網絡化改造提供了一套高效、經濟、可行的工程解決方案。

未來，隨著串口轉以太網、以太網轉換器技術的持續迭代與市政排水行業智能化轉型的深入推進，此類網關設備將在污水泵站、雨水管網、排水監測等場景中發揮愈發重要的作用，持續賦能市政排水企業實現高效、精準、安全、可追溯的運維目標，推動我國市政基礎設施向智能化、綠色化方向發展，助力海綿城市與智慧城市建設落地。
