引言

在當今科技迅猛發展的時代，從5G通信、高性能芯片到新能源汽車，熱管理已成為制約系統性能與可靠性的核心瓶頸。電子設備的功率密度呈指數級增長，對材料的導熱性能提出了前所未有的嚴苛要求。無論是芯片封裝中的熱界面材料，還是航天航空中的輕質隔熱瓦，亦或是高功率激光器的散熱基底，精確掌握材料的導熱系數（λ）和熱擴散率（α）已成為研發與質控環節中的剛性需求。

傳統的導熱測試方法，如穩態熱流法或激光閃射法，往往存在測試周期長、對樣品形狀要求苛刻、或在特定材料（如超低導熱、超高導熱、軟質材料）測試中精度不足的痛點。針對這一現狀，炎懷科技推出的TPS-YH系列瞬態平面熱源法導熱儀，憑借其突破性的微納伏級電橋平衡技術與高溫氮化鋁傳感器，為從超低導熱保溫材料到超高導熱石墨烯的廣闊譜系材料，提供了一種快速、精準且無損的全新解決方案 。

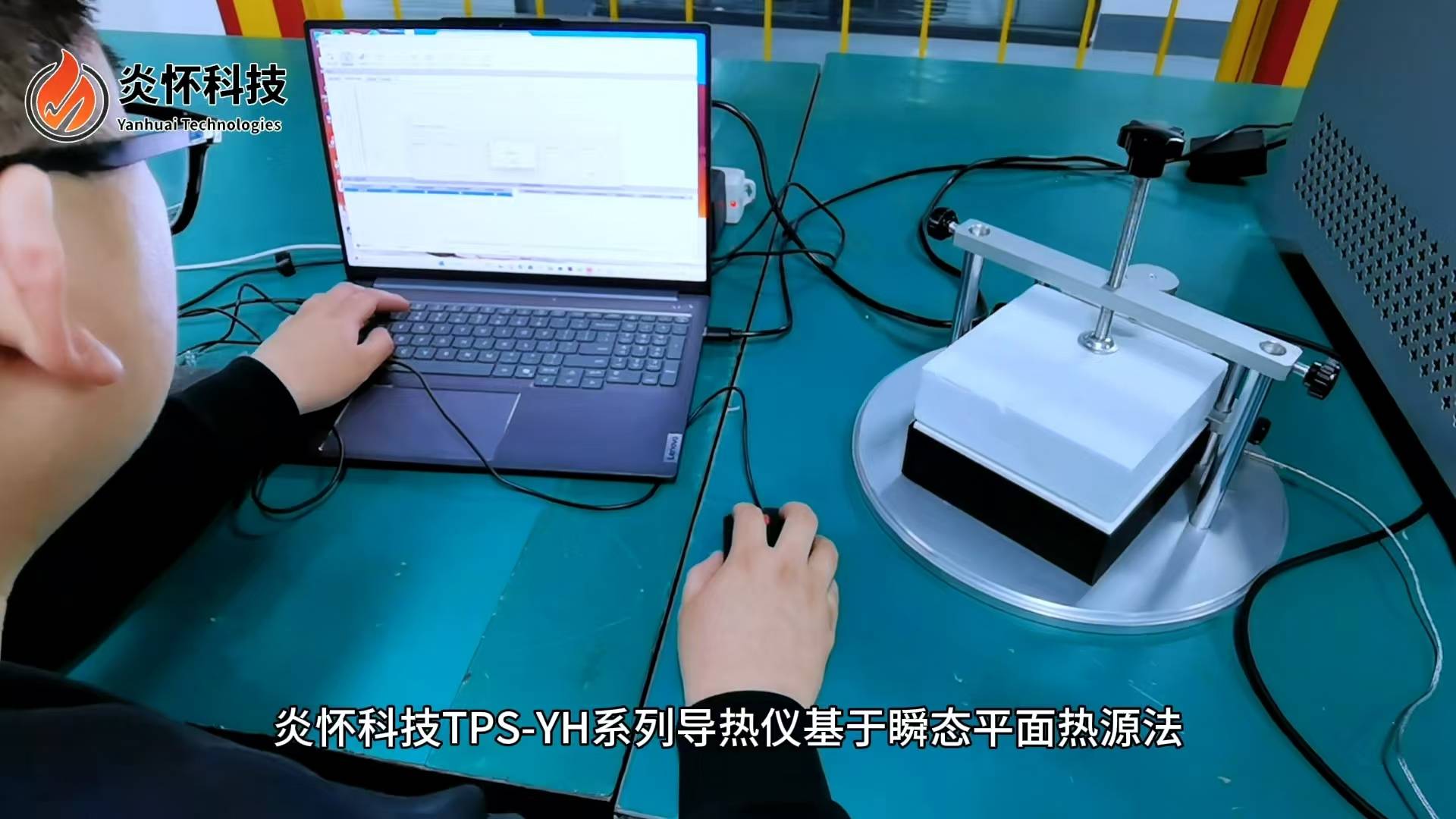

炎懷科技TPS-YH系列瞬態平面熱源法導熱儀

一、 核心技術原理：瞬態平面熱源法的革新

TPS-YH系列的核心技術基礎是瞬態平面熱源法，該方法符合ISO 22007-2及GB/T 32064等國際國內標準 。不同于傳統方法的復雜計算，TPS技術采用了一種極其巧妙的物理設計：傳感器同時扮演“加熱源”和“溫度記錄儀”的雙重角色。

測試過程中，儀器將獨特的雙螺旋結構柔性探頭夾在兩片樣品之間（或置于單側樣品表面）。通過對探頭施加恒定的電流，探頭產生熱量并同時記錄自身溫度隨時間的上升曲線。材料導熱性能越好，熱量散失越快，探頭溫升越低；反之，材料隔熱性能越好，探頭積蓄熱量越多，溫升越高。

炎懷科技TPS-YH系列導熱儀

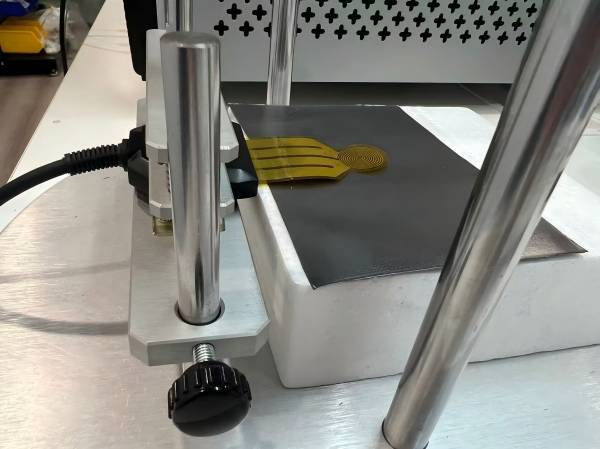

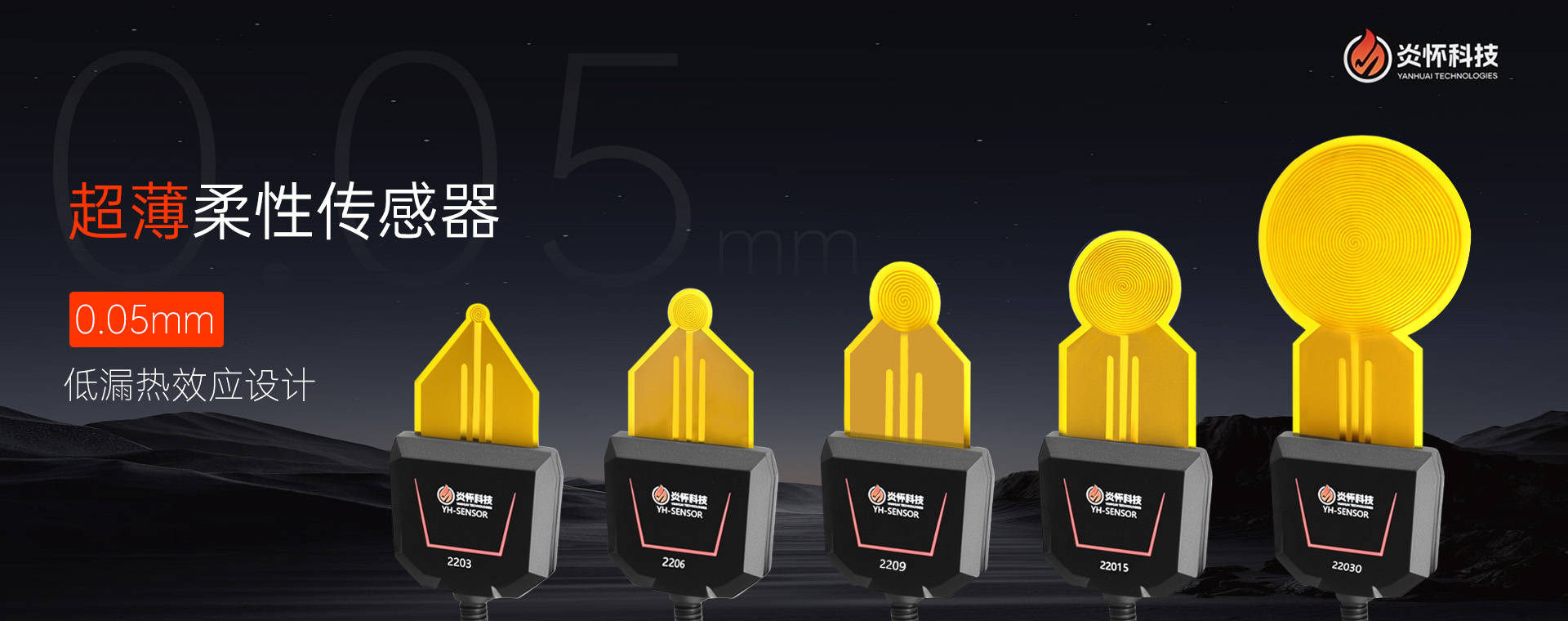

炎懷科技-超薄柔性傳感器

炎懷科技的創新在于其專有的算法模型。該系統無需用戶預先輸入樣品的密度或比熱容，即可同步、直接輸出導熱系數和熱擴散率兩個關鍵熱物性參數。這種直接測試特性極大地簡化了操作流程，并消除了因比熱容測量誤差帶來的二次計算偏差 。

二、 核心硬件突破：極低噪聲與極端溫度

炎懷科技TPS-YH系列之所以能在行業內脫穎而出，源于其在硬件設計上的兩大“殺手锏”。

1. 微納伏級電橋平衡技術

在測試隔熱材料（如氣凝膠、真空絕熱板）時，探頭引起的溫升往往極其微弱，僅有毫開爾文級別。如果儀器本身的電路噪聲過大，有效信號會被淹沒。炎懷科技攻克了這一技術難題，開發了微納伏級電橋平衡技術，有效抑制了電路噪聲與系統誤差 。這一技術使得TPS-YH系列在測試低導熱材料時依然能保持±3% 以內的精度，這是國產儀器在該領域的重大技術跨越。

炎懷科技-微納伏級電橋平衡技術

2. 耐1100℃的氮化鋁（AlN）傳感器

溫度對材料導熱性能的影響是非線性的，室溫下的數據往往無法直接用于高溫工況的設計。市面上常見的TPS探頭多為鎳基材料，在高溫下極易氧化漂移。

炎懷科技-耐1100℃的氮化鋁（AlN）傳感器

炎懷科技自主研發的高溫氮化鋁傳感器，將測試溫度上限推高至1100℃ 。這種高性能陶瓷傳感器在全溫區范圍內保持了極佳的線性度與化學惰性，使得研究人員可以對陶瓷燒結、金屬熔融、復合材料高溫相變過程進行原位監測，這對于航空航天發動機葉片涂層材料的研發具有不可替代的價值。

三、 產品矩陣與核心參數

為了覆蓋從基礎教學到尖端科研的全場景需求，炎懷科技TPS-YH系列提供了差異化的三大主力機型，其性能參數覆蓋了從低到超高的廣闊范圍。

得益于這些硬核參數，TPS-YH系列能夠輕松應對塊體、薄膜（薄至0.01mm、粉體、膏體、液體甚至熔融態金屬的測試 。

四、 典型應用案例分析

1. 超高導熱材料的極限挑戰：石墨烯（配合TPS-YH100）

石墨烯被稱為“黑金”，其理論導熱系數高達數千W/(m·K)。測試這類材料常面臨“熱阻主要在接觸界面而非材料本身”的困境。

在某項針對芯片散熱用高導石墨烯膜的測試中，研發人員使用了TPS-YH100機型。該設備搭載了0.05mm的超薄柔性傳感器，極大地降低了探頭與硬質薄膜間的接觸熱阻。通過雙面法測試，系統在極短的計算時間內捕獲了高信噪比信號，擬合得到該石墨烯膜的等效導熱系數為1475 W/(m·K) 。這一數據為5G射頻芯片的熱仿真設計提供了關鍵輸入?yún)?shù)，驗證了該材料在高功率下的熱點擴散能力。

炎懷科技導熱儀測試高導石墨烯膜的導熱性能

2. 電子工業的基礎質控：PCB板（配合TPS-YH98）

印刷電路板是電子設備的骨架，但其多為FR-4玻璃纖維與銅箔交替壓合的非均質材料。傳統的激光法難以處理這種不透明的多層結構。

使用TPS-YH98對厚度1.45mm的PCB板進行測試，僅需將平板探頭夾持在板材表面。測試參數設定為測試時間10秒、加熱功率0.5W。最終測得其等效導熱系數為1.83 W/(m·K) 。整個過程無需復雜的建模，且測試結果直接反映了覆銅層與樹脂基材綜合作用的宏觀導熱表現，為PCB板廠改進壓合工藝和熱設計工程師評估散熱路徑提供了直觀依據。

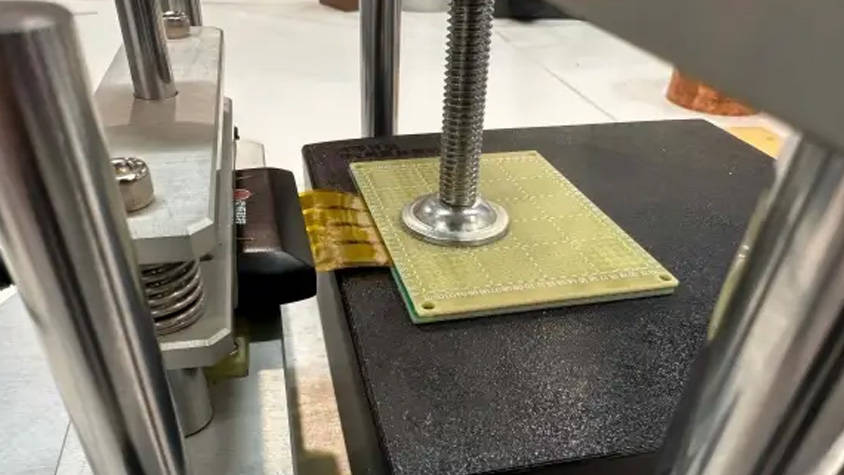

炎懷科技導熱儀測試PCB板的導熱性能

3. 多種形態樣品的適應性測試

炎懷科技的探頭具有極高的柔韌性，可緊密貼合不規則表面。無論是用于熱管理界面的導熱硅脂（膏體），還是新能源電池領域的粉末正極材料，TPS-YH系列都無需復雜的制樣過程，甚至支持在粉末壓實狀態下直接測試，徹底解決了“粉末樣品測不準、測不了”的行業痼疾 。

滿足各類塊體、基板、薄膜、粉體、膏體、液體、熔體等材料測試

五、 操作體驗與智能軟件

除了硬件的強悍，炎懷科技在用戶體驗上也下足了功夫。儀器操作界面非常友好，支持“即裝即測”。以下是標準化的測試流程：

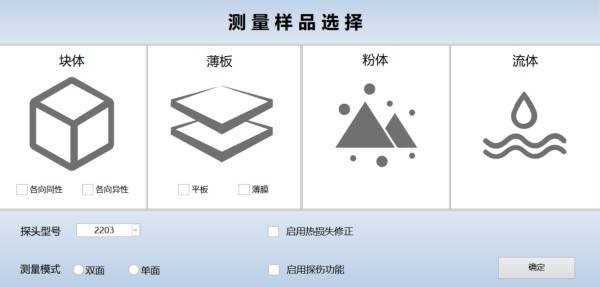

軟件界面友好

1. 裝樣：將樣品裁切成略大于探頭的尺寸。
2. 夾持：將探頭置于樣品之間（或單面法置于平整表面），利用夾具固定施加恒定壓力。
3. 設置：在軟件界面選擇測量的“單面法/雙面法”，輸入簡單的測試參數（功率、時間）。
4. 測試與分析：
5. 軟件會自動讀取溫度曲線并進行實時擬合。測試完成后，系統不僅能給出最終數值，還會輸出溫升曲線、動態擬合線及殘差曲線。專業的測試人員可以通過觀察殘差曲線的波動幅度，直觀判斷測試過程中是否受到外界震動或熱對流干擾，從而確保每一次數據的可追溯性與真實性 。

六、 總結

炎懷科技TPS-YH系列導熱儀不僅僅是一臺檢測設備，它是打破國外高端熱物性儀器壟斷、實現關鍵測試能力國產替代的重要力量 。它解決了傳統測試方法在寬溫區（-160℃至1100℃）、寬量程（0.001~2000 W/(m·K)）以及復雜形態樣品測試中的痛點。

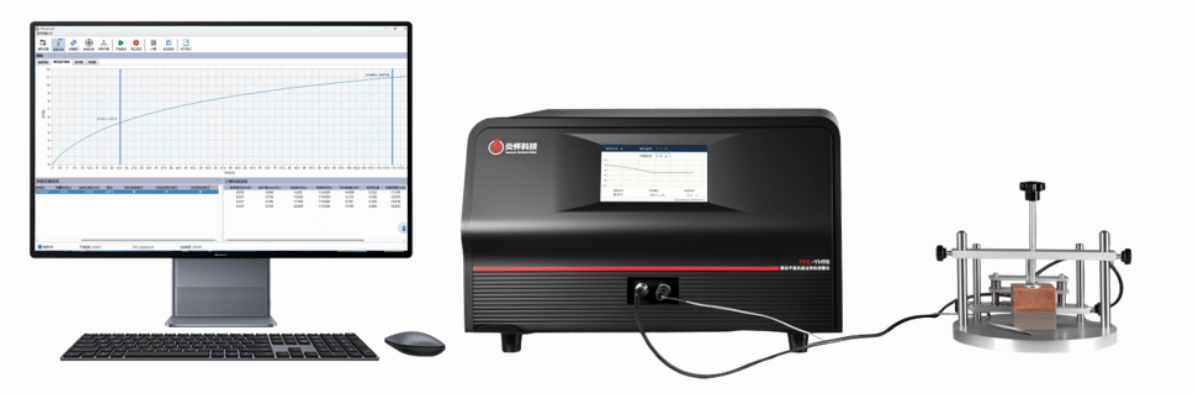

炎懷科技TPS-YH系列導熱儀

無論是高校實驗室對新材料的基礎機理研究，還是工廠產線對來料導熱硅脂的快速批次檢驗，亦或是軍工領域?qū)O端環境下材料性能的評估，炎懷科技TPS-YH系列都以其高精度、高重復性及高度靈活性的特點，成為科研與工程人員手中探索熱科學奧秘、解決散熱難題的得力助手。
