摘要：永磁電機因其高功率密度和高效率等優勢，已成為電動飛機推進系統的核心驅動部件。然而，電動飛機對推進電機的安全性與可靠性提出了極為苛刻的要求。當繞組發生短路故障時，若短路電流不能得到有效抑制，將迅速引發繞組溫升失控、絕緣材料損毀甚至永磁體不可逆退磁，直接威脅飛行安全。本文圍繞永磁電機容錯技術這一關鍵問題，首先梳理了電動航空的發展趨勢及其對電機容錯能力的特殊要求；其次系統闡述了永磁容錯電機的研究現狀，涵蓋定子結構改進、多相繞組設計等主流技術路線；在此基礎上，重點介紹了一種模塊化繞組結構方案，深入分析了其基于槽電勢星形圖的構造原理以及通過提升自感抑制短路電流的物理機制；最后，結合有限元仿真數據，從磁動勢諧波、電感特性、短路電流幅值與轉矩性能等維度論證了該方案在抑制短路電流、增強相間隔離和保持轉矩輸出等方面的綜合優勢。該模塊化繞組結構在不改變?cè)卸ㄗ育X槽幾何尺寸、不引入額外轉矩?cái)_動的條件下，實現了電機容錯能力與電磁性能的兼顧，為電動飛機推進電機的安全設計提供了具有工程應用價值的技術參考。

關鍵詞：電動飛機；永磁容錯電機；模塊化繞組；短路電流抑制；相間隔離

一、電動飛機發展趨勢分析

1.1 航空電氣化的技術驅動力

航空電氣化浪潮受到多重因素的共同驅動。首先是環境規制的外部壓力。全球航空業的碳排放約占人類活動碳排放總量的2.5%左右，且隨著民航運輸量的持續增長，這一比例有進一步上升的趨勢。為兌現氣候承諾，各國政府和行業組織不斷收緊排放標準，推動動力系統從化石燃料依賴向清潔能源方向轉型。其次，電推進技術的自身成熟度也在快速提升。高能量密度電池、寬禁帶電力電子器件、高性能稀土永磁材料和輕量化復合材料的相繼突破，為電推進系統從實驗室驗證走向工程應用提供了上游技術支撐。

此外，低空經濟作為新興戰略性產業的崛起，為電動航空創造了巨大的市場空間。中國低空經濟市場規模在2025年已達約1.5萬億元，eVTOL年度訂單總額突破300億元。2026年國務院政府工作報告已將低空經濟明確列為“新興支柱產業”，五部門聯合制定了低空經濟基礎設施建設的硬性指標。低空經濟對飛行器動力系統提出了低噪聲、低振動、零排放的剛性要求，這恰恰是電推進相對于傳統內燃機推進的天然優勢領域。

1.2 電推進系統的關鍵技術特征

電推進系統的核心在于以電能驅動電動機帶動螺旋槳或涵道風扇產生推力。與傳統燃油動力系統相比，電推進系統在多個技術維度表現出色。從能量轉換效率來看，電動機的電能-機械能轉換效率通常在90%以上，而航空活塞發動機的熱效率普遍不超過35%，渦輪發動機也僅在40%左右。這意味著在同等能源輸入條件下，電推進飛行器有望獲得更長的航程或更大的有效載荷。從系統復雜度來看，電動機省去了氣缸、曲軸、氣門機構、渦輪組件等大量機械運動部件，結構簡潔，可靠性和維護性顯著改善。

在現代電動飛機設計中，分布式電推進是一個重要的技術方向。通過將多臺小功率電動機沿翼展或機身分布，替代傳統的集中式大功率發動機，一方面可以改善氣動布局、提高升力系數，另一方面也為冗余容錯設計提供了物理基礎——當一臺或幾臺電動機發生故障時，其余電動機仍可維持飛行器在安全包線內運行。然而，分布式構型對單臺電機的功率密度和可靠性提出了更高要求，因?yàn)槊恳慌_(tái)電機的失效都可能威脅飛行安全，這就將電機的容錯能力提升到了核心設計指標的位置。

1.3 航空推進電機面臨的特殊挑戰

盡管電推進系統在諸多方面具有優勢，但航空應用場景對推進電機提出了一系列地面交通工具所不需要或可以放寬的嚴苛要求。

首先是高功率密度與高可靠性的矛盾。航空推進電機的功率密度指標通常在5 kW/kg以上，遠高于車用驅動電機的2-3 kW/kg水平。提高功率密度意味著更高的電負荷和磁負荷，更薄弱的絕緣裕度，以及更緊湊的散熱設計。這種緊湊化設計在提升性能的同時，也增加了繞組局部過熱、絕緣劣化和匝間短路的風險。

其次是短路故障的嚴重后果。電動飛機在高空飛行時，一旦電機發生短路故障，短路電流不僅會燒毀故障相繞組，還可能通過互感耦合傳播至相鄰相，引發連鎖故障。尤其值得關注的是永磁體的不可逆退磁風險——航空推進電機通常采用高磁能積的釹鐵硼永磁材料，其矯頑力對溫度高度敏感。當短路電流產生的瞬時高溫超過永磁體的熱穩定性極限時，退磁將不可逆轉，電機即使在保護停機和故障隔離后也無法恢復正常運行能力。

再者是相間隔離問題。在多相電機中，各相繞組之間的磁耦合通過互感路徑傳播故障能量。當故障相的短路電流通過磁路耦合在健康相中感應出額外的電流分量時，將干擾剩余相的電流波形，造成轉矩脈動增大，甚至導致健康相的過載。因此，抑制相間互感、增強各相繞組間的物理和電磁隔離，是提升電機容錯能力的另一重要維度。

綜上所述，電動飛機的推廣離不開推進電機安全性的兜底保障。如何使永磁電機在保持高功率密度和良好轉矩性能的前提下，具備強大的短路電流自抑制能力和相間隔離能力，是當前電機設計領域亟待突破的核心問題。

二、永磁電機容錯能力研究

2.1 容錯電機設計的基本原則

容錯電機設計的核心目標可以概括為三個層面：故障前保持正常性能、故障時限制故障傳播、故障后維持降額運行能力。在電機本體層面，容錯設計應遵循以下基本原則：其一，限制故障電流幅值，使短路電流不超過電機熱容量和永磁體退磁安全閾值；其二，增強各相之間的電磁隔離，防止故障從一相傳播至其他相；其三，在部分相退出運行后，剩余的健全相仍能以可接受的轉矩品質繼續工作，為飛機安全降落提供足夠的剩余推力。

從設計路徑來看，容錯能力的提升可分為本體被動容錯和系統主動容錯兩個層面。前者通過在電機鐵心結構、繞組拓?fù)涞葘用孢M(jìn)行優化，使電機自身具備固有的故障抑制特性；后者則依賴于故障檢測、隔離算法和控制策略重構，在故障發生后通過改變逆變器調制方式和電流分配策略來實現容錯運行。本文討論的模塊化繞組結構屬于本體被動容錯范疇，其優勢在于不依賴外部控制系統即可實現短路電流的固有抑制，從根本上降低了故障發生時的初始危害程度。

2.2 定子結構改進方法

電機本體容錯設計的主流技術路線之一，是通過改變定子的物理和磁路結構來抑制短路故障。國內外學者在這一方向進行了大量探索。

一種具有代表性的技術方案是定子偏移型永磁容錯電機。該結構通過將相鄰相的定子齒沿圓周方向進行微小偏移，使各相繞組所匝鏈的磁路具有更高的漏磁分量，從而增加相繞組的自感，抑制短路電流。同時，定子齒的偏移也在空間上增大了各相繞組之間的物理距離和磁阻，改善了相間隔離。然而，這種結構改變了氣隙磁場的空間分布，使齒槽區域的氣隙磁導發生周期性畸變，導致齒槽轉矩明顯增大。齒槽轉矩的增大在電動飛機應用中尤為不利，因?yàn)樗苯愚D(zhuǎn)化為飛行中的轉矩波動和機身振動，影響飛行舒適性和結構疲勞壽命。

另一類技術路線是在定子齒中引入徑向氣隙或輔助槽等結構，形成定子模塊化磁路。例如，針對混合勵磁永磁電機，有學者提出了在定子齒引入徑向氣隙的模塊化結構，通過解析磁路模型和有限元仿真驗證了其降低匝間短路電流的效果。結果表明，與傳統結構相比，該定子模塊化方案可使短路電流降低約16.38%，電機的可靠性得到相應提升。這類方案的核心思想是通過在磁路中串聯額外的氣隙磁阻來提高繞組自感，但代價是增大了漏磁通，降低了主磁通的利用效率。

還有研究探索了改變定子齒空間分布以實現相間磁隔離的方案。通過將每個相的定子齒在空間上與其他相隔離，并利用寬大的軛部或隔離齒實現磁路解耦，可以在物理層面阻斷故障相磁通向健康相的耦合路徑。然而，這類方案同樣會引入齒槽轉矩增大和轉矩脈動惡化的問題。

此外，閉口槽方案通過采用半封閉或全封閉槽口設計，利用槽口區域的磁飽和效應增加繞組漏感，從而抑制短路電流。漏感增加的優點是不需要改變定子鐵心的主要幾何尺寸，但槽口磁飽和會導致漏磁通比例過高，降低功率因數，并使永磁體的有效磁通利用率下降。

有學者對傳統定子結構與C形、E形和模塊化三種定子結構進行了系統對比研究。結果表明，后三種結構在短路電流抑制和永磁體抗退磁能力方面均優于傳統結構，但存在轉矩脈動較大的共性問題。這表明，在容錯電機的定子結構設計中，容錯能力的提升往往伴隨著轉矩品質的犧牲，如何在二者之間取得平衡是設計的難點所在。

2.3 多相繞組與冗余驅動

在系統層面，多相繞組和冗余驅動架構是提升電機容錯能力的另一重要途徑。其基本思想是通過增加相數或繞組套數，使電機具備固有的冗余能力——當某一相或某一套繞組發生故障時，只需將其從系統中隔離，剩余的正常繞組仍可維持電機的基本運行。

多三相永磁電機系統是這一技術路線的代表方案。該類系統將電機設計為多套三相繞組并聯運行的結構形式，每一套繞組由獨立的逆變器驅動和電源供電。在正常運行時，各套繞組協同工作；當其中一套繞組發生短路或開路故障時，控制系統檢測到故障并迅速將故障套組從系統中切除，剩余套組通過電流重分配維持轉矩輸出。在航空航天等高可靠性領域，多三相永磁電機系統因其強容錯特性受到廣泛關注，相關研究重點包括電機本體的被動容錯設計技術、強短路電流抑制技術、多單元電機間的高效協同控制技術以及故障后的歸一化容錯控制策略等。

在三通道三相永磁容錯電機驅動系統中，電機由三套相互獨立的集中繞組構成，每套繞組配以獨立的功率逆變器和獨立電源。正常運行狀態下，三套繞組均參與出力，系統可實現額定功率輸出；當某一套繞組發生故障時，該套繞組被從電路中斷開，剩余兩套繞組通過提高輸出功率補償功率缺口，從而實現驅動系統的容錯運行。這種方案的優勢在于故障隔離簡單高效——只需切除故障套組即可，不需要對電機本體進行復雜的故障重構。但代價是系統復雜度增加，需要三套完整的功率電子和電源系統，這在重量和體積上對航空應用構成一定的負擔。

值得注意的是，多相繞組方案與容錯電機的定子結構設計之間存在協同優化的空間。通過將模塊化定子結構與多套獨立集中繞組相結合，可以在實現磁路解耦的同時，保持電路上的獨立控制能力，從而在故障隔離的兩個維度——電磁隔離和電路隔離——同時獲得增強效果。

三、不同繞組連接方式對電機容錯能力的影響

3.1 分?jǐn)?shù)槽集中繞組與容錯能力

繞組連接方式是影響電機容錯能力的關鍵設計參數之一，其影響主要體現在自感水平、互感耦合程度及磁動勢諧波分布三個維度。在容錯電機設計中，分?jǐn)?shù)槽集中繞組憑借其獨特的結構特點受到特別關注。

分?jǐn)?shù)槽集中繞組的定義為每極每相槽數小于1的繞組結構。在容錯設計的語境下，滿足槽數Z與極對數p的關系Z=2p±i的極槽配合被認為特別有利于模塊化繞組的構造。這類繞組結構的一個重要特征是每個線圈僅圍繞一個定子齒進行繞制，各相線圈在空間上相對集中，不與其他相線圈共享定子槽。這種物理上的分離為相間電磁隔離提供了天然的結構基礎。哈爾濱工業大學的研究表明，采用軸裂相整數槽集中繞組設計的永磁容錯電機，由于其繞組結構的獨特空間分布，對匝間短路故障具有良好的抑制效果。

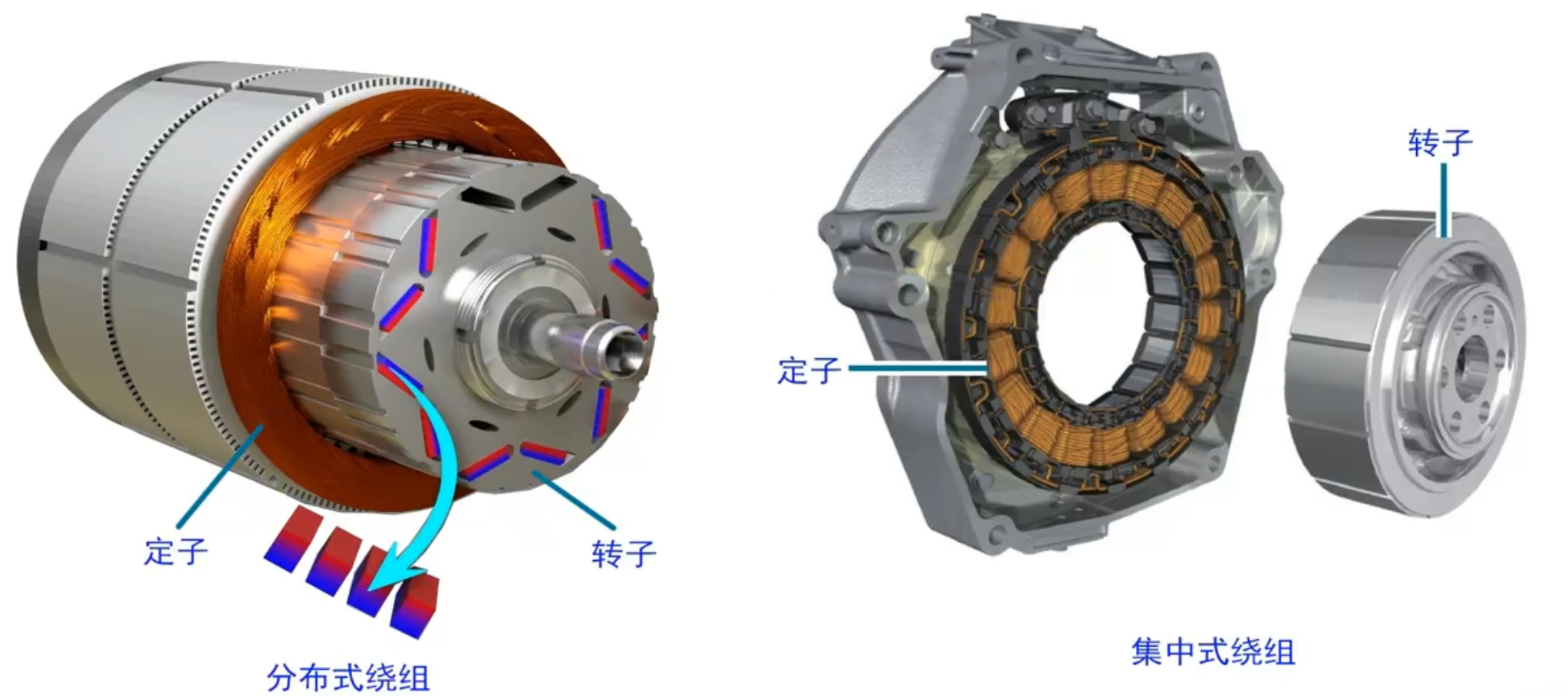

分?jǐn)?shù)槽集中繞組的另一個有利特征是其較豐富的繞組漏感分量。與分布繞組相比，集中繞組由于端部長度短、互感耦合路徑少、漏磁路徑相對延長，在同等主磁通條件下往往具有更高的漏感。漏感的提升直接轉化為短路回路阻抗的增加，從而減小短路電流的穩態幅值。

3.2 繞組相移角度對短路電流的影響

在多相繞組設計中，不同相之間的電角度偏移不僅影響電機的正常轉矩特性，也顯著影響短路故障時的電流響應。以雙三相繞組結構為例，眾所周知，當兩套三相繞組之間相移30°時，電機的轉矩性能最優—空間諧波得到最大程度的消除，轉矩脈動最小。然而，這一被認為最有利于正常運行的相移角度，在短路故障場景下的表現卻不盡如人意。

以48槽22極永磁電機為研究對象的對比分析表明，分別采用7.5°、15°和30°相移結構時，7.5°相移結構的短路電流幅值最小，而30°相移結構雖然轉矩品質最好，但短路電流抑制能力反而最弱。對于24槽10極的永磁電機，則發現15°的繞組結構更有利于短路電流的抑制。該現象的背后機理在于：不同相移角度改變了各相繞組函數之間的空間相位關系，進而影響故障相短路電流在非故障相中感應的反電動勢幅值和相位。當相移角度使得非故障相的反電動勢與故障相電流之間的耦合關系更加有利于抵消短路磁動勢時，短路電流便可得到有效抑制。

這一發現對容錯電機設計具有重要的啟示：最優的繞組相移角度需要在正常運行的轉矩品質和故障條件下的電流抑制能力之間進行綜合權衡，這是容錯電機設計中不可回避的多目標優化問題。

3.3 模塊化繞組的相間隔離特性

繞組模塊化的核心思想是通過巧妙的繞組連接方式重組，使原本分散分布的同一相繞組線圈在定子圓周上集中排布，形成空間上相對獨立、電磁上彼此解耦的各個相模塊。這種結構的直接效果是相間互感的顯著降低。

已有研究總結了多種模塊化繞組結構的適用槽極配合關系。在這類結構中，各相繞組的線圈集中排布在相鄰的數個槽內，不相鄰的相之間在物理上被空氣區域或無繞組定子齒所阻隔，磁場耦合路徑被有效切斷。即使對于相鄰的兩個相，由于線圈的集中排布使得繞組端部和槽內導體的空間距離增大，互感幅值也大為降低。需要指出的是，傳統實現方案中，部分模塊化繞組結構需要引入專用的隔離齒或增大某些定子齒的寬度來增強相間磁阻，這種幾何尺寸的改變會不可避免地影響氣隙磁導分布，導致附加的轉矩脈動成分。

因此，如何在實現模塊化繞組電磁解耦優勢的同時，避免定子鐵心物理結構的改變帶來的副作用，是模塊化繞組設計優化的關鍵點。下文將要介紹的方案正是從這一角度出發，不改變定子齒槽幾何尺寸，僅通過改變繞組引出線的連接方式即可實現相間隔離度的提升。

四、模塊化繞組結構方案

4.1 槽電勢星形圖的設計基礎

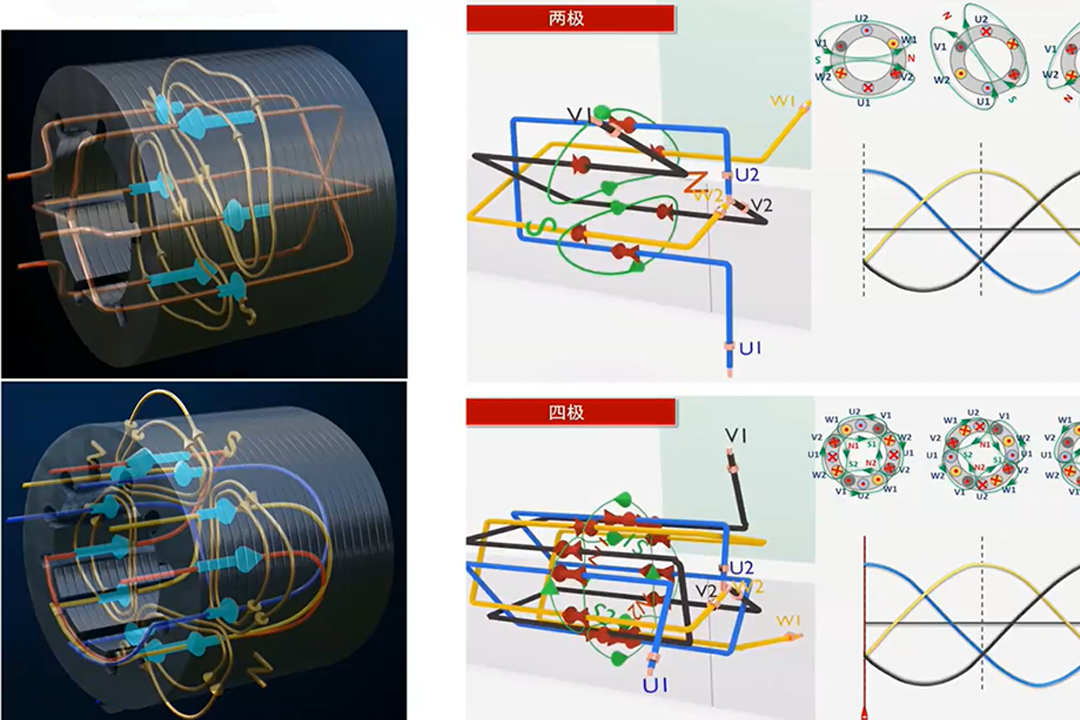

槽電勢星形圖是分析和設計交流電機繞組的經典工具，其本質是將定子各槽中導體感應電動勢的基波分量的空間相位關系以矢量圖的形式直觀呈現。每個槽對應一個矢量，矢量的方向代表該槽導體中感應電勢在電氣角中的相位角，矢量的模代表感應電勢的幅值。通過觀察槽電勢星形圖中矢量的空間分布規律，可以系統地確定各線圈之間的連接方式，從而構造出滿足特定電磁性能要求的繞組結構。

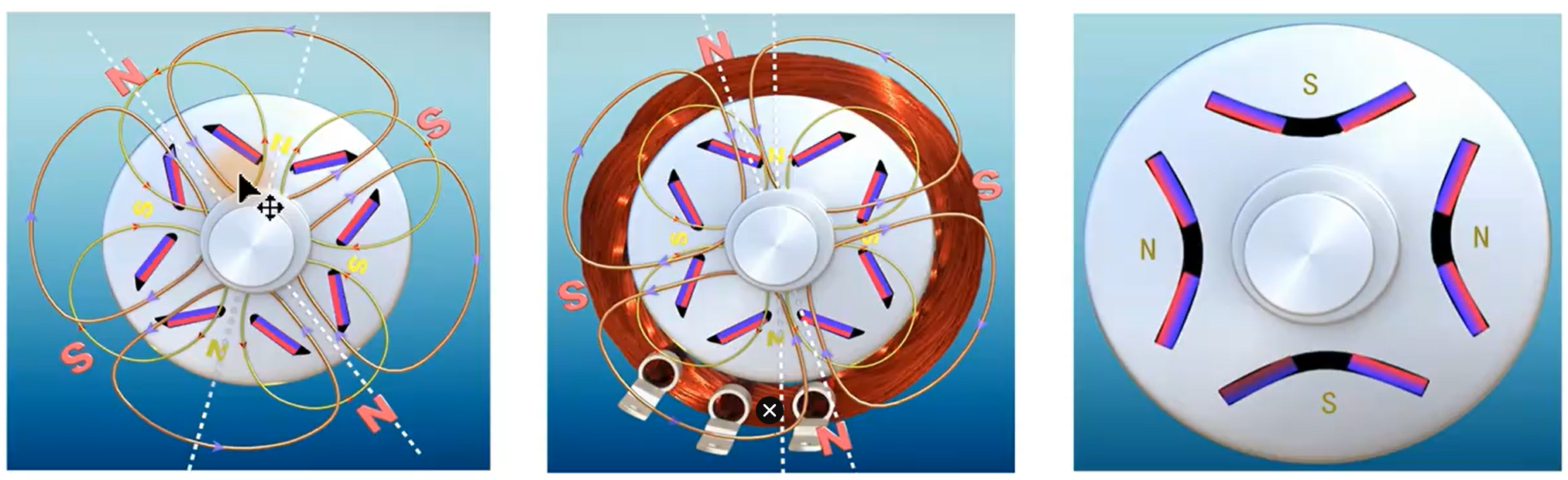

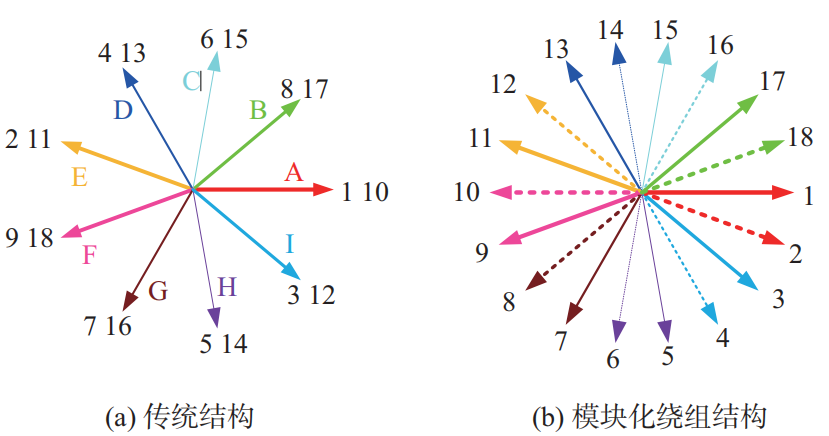

在模塊化繞組的設計中，槽電勢星形圖的關鍵作用在于揭示哪些槽的電勢矢量在方向上接近或相反。將電勢矢量方向相近或相反的槽中導體繞制成同一相的線圈，可以實現該相繞組磁鏈的最大化耦合，同時使該相線圈在空間上相對集中。

以18槽16極九相永磁電機為具體設計對象展開分析。在18槽16極這一極槽配合下，槽距角應為160°電角度，槽電勢星形圖中各矢量呈現特定的空間分布模式。通過對矢量分布規律的觀察可以發現，將相鄰兩槽的槽電勢矢量進行反接（即將其中的一個線圈正向連接，另一個線圈反向連接），即可自然地將同一相的兩個線圈安排在相鄰的定子齒上，實現每相繞組的集中排布。這種利用矢量反接實現集中排布的方法，不需要改變定子鐵心的任何幾何參數，僅需調整繞組引出線的極性即可完成從傳統繞組到模塊化繞組的轉換。

4.2 傳統繞組與模塊化繞組的結構對比

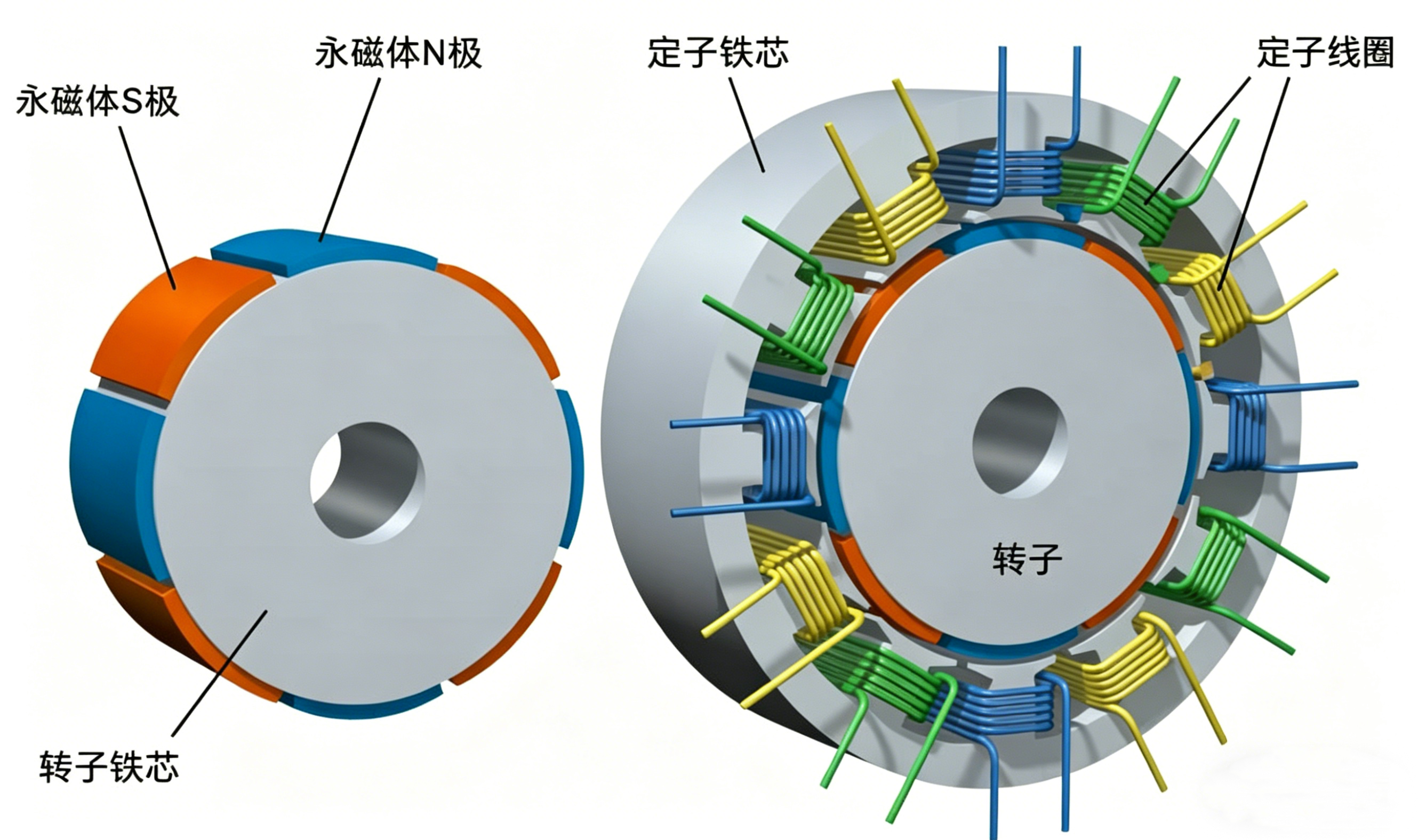

傳統九相繞組結構中，同一相的各個線圈分布在定子圓周的不同位置，甚至跨過圓心分布于兩側。以18槽16極電機的傳統結構為例，每一相包含兩個線圈，這兩個線圈在定子圓周上的位置相隔較大角度，使得該相繞組的空間分布較為分散。在這種排布方式下，不同相繞組的線圈在定子圓周上相互交錯，同一齒槽內可能存在屬于不同相的線圈邊，這在電磁上導致了相與相之間較強的互感耦合路徑。

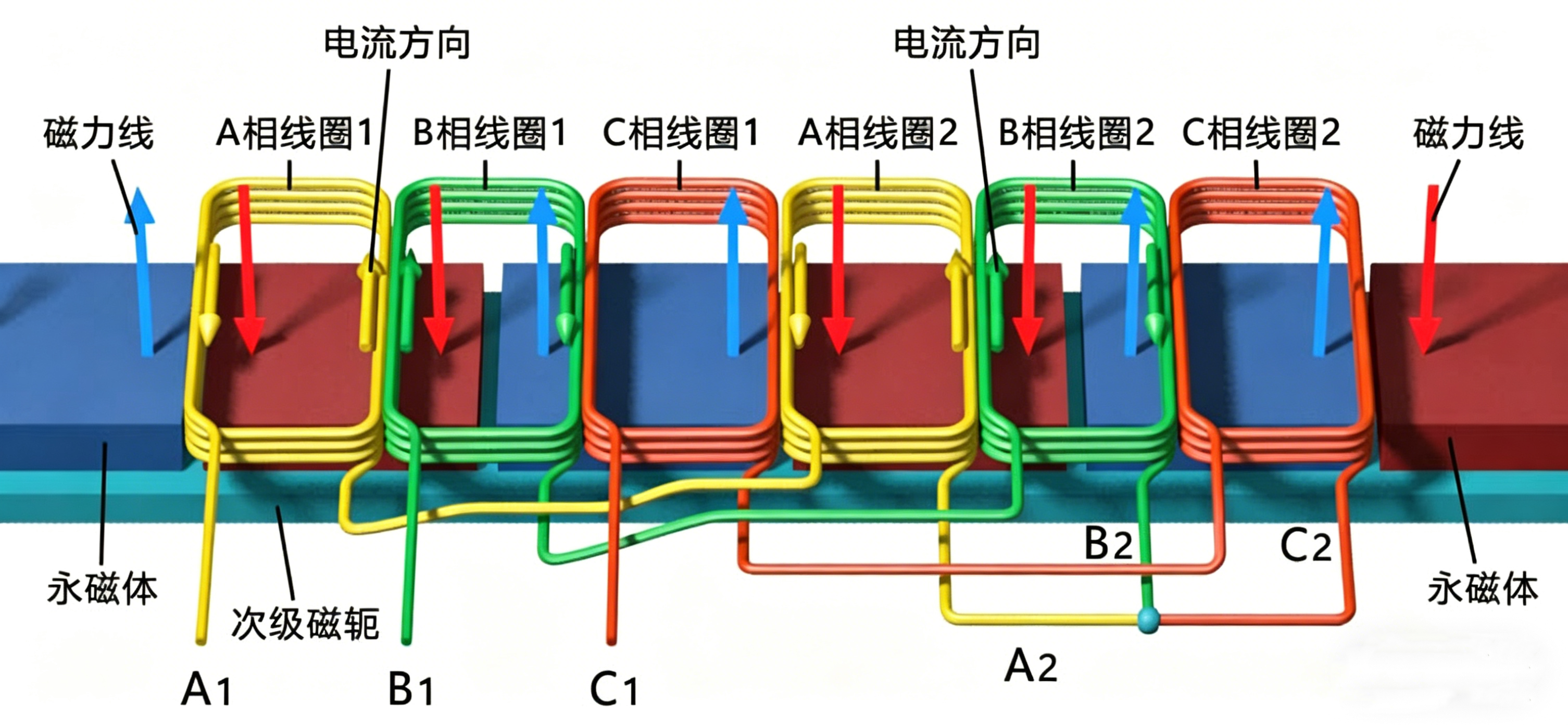

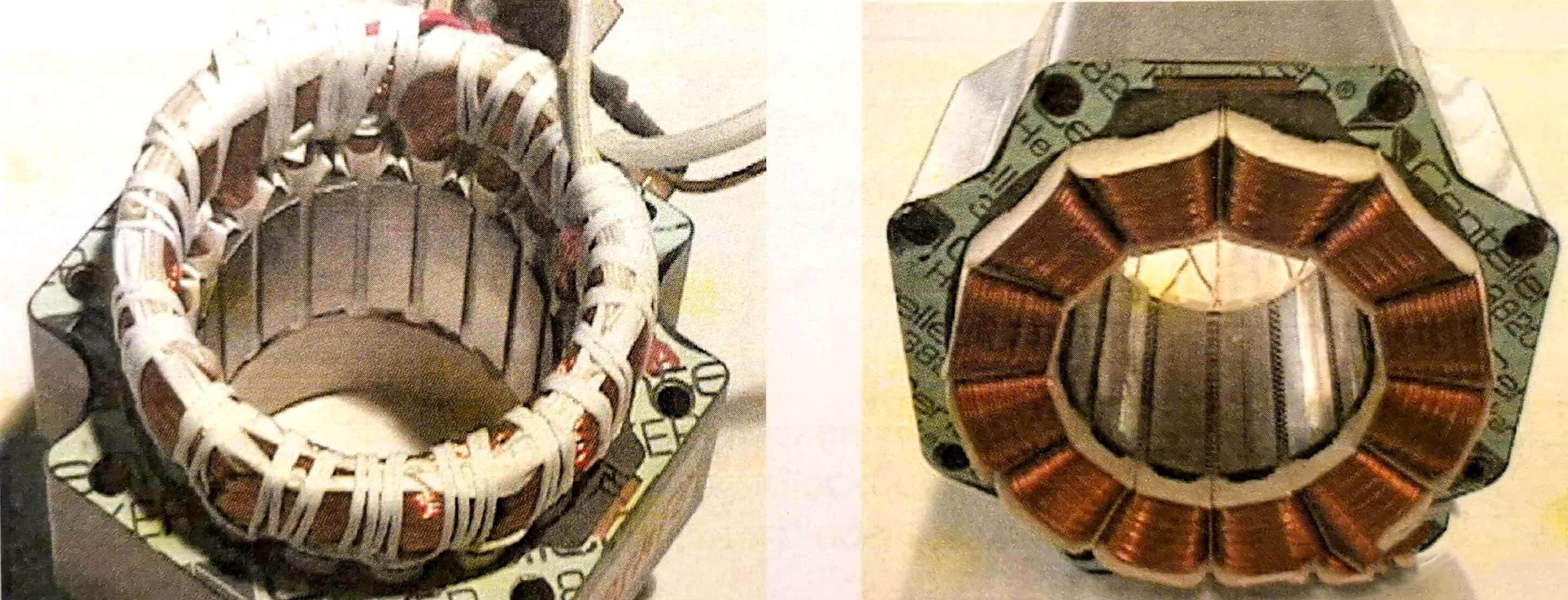

模塊化繞組結構則遵循完全不同的排布邏輯。通過前述的相鄰槽矢量反接方法，實現了同一相各線圈在空間上的集中排列——即一相的所有線圈圍繞在相互鄰接的少量定子齒上。具體到18槽16極九相電機的案例，相鄰兩槽的槽矢量經反接后構成同一相的線圈，這兩個線圈緊密相鄰，與其他相線圈之間不再交錯分布。

從定子圓周的整體視角來看，傳統結構的各相繞組函數在空間上存在大幅度的重疊，相鄰相之間、甚至不相鄰的相之間均存在較強的磁路耦合。而模塊化繞組結構中，每一相的繞組函數在空間上是局域化的、不重疊的，各相繞組在空間上自然形成獨立的模塊單元。這種結構特點在根本上切斷了相間磁場耦合的主要通路，為降低互感和提升相間隔離度提供了結構基礎。

需要強調的是，在上述兩種結構的對比中，除了繞組線圈之間的連接方式不同以外，電機的定子鐵心幾何尺寸、齒槽形狀、永磁體尺寸和排布、氣隙長度等所有電磁結構參數均保持一致。這種“唯一變量”的對比設計確保了后續性能差異的歸因是清晰明確的——所有觀測到的性能改善應純粹來源于繞組連接方式的改變。

4.3 繞組函數與磁動勢諧波分析

繞組函數是描述繞組在空間分布特性的有力數學工具。其定義為N(θ)=n(θ)?avg(n(θ))，其中n(θ)為匝數函數，表示在角度位置θ處沿定子圓周方向的線圈匝數分布；avg(n(θ))為匝數函數沿圓周的平均值。繞組函數本質上表征了繞組沿定子圓周的空間分布規律，其傅里葉級數展開直接決定了電樞磁動勢的諧波含量。

對于傳統九相繞組結構，18槽16極電機可視為三組三相繞組的組合，相鄰三相組之間的相移角度為40°。這種特定的空間相位關系使得傳統結構能夠消除某些階次的磁動勢諧波：2次、4次、16次、20次等階次的諧波在合成磁動勢中被自然抵消。這是傳統結構在正常運行條件下轉矩脈動較小的主要物理原因。

對于模塊化繞組結構，由于同一相線圈的集中排布改變了繞組函數的空間分布形態，磁動勢的諧波含量發生了顯著變化。首先，模塊化繞組結構的單相磁動勢諧波含量明顯比傳統結構更為豐富，原因在于集中排布使得單相繞組函數的空間分布更偏離正弦，諧波分解后各次諧波的權重相對均勻。其次，在合成磁動勢層面，傳統結構所具備的某些諧波對消效應在模塊化結構中不完全保留，因此合成磁動勢的諧波含量也更為豐富。

從基波角度看，傳統結構和模塊化繞組結構的基波繞組因數分別約為0.985和0.970。后者略微降低，這是由于模塊化繞組改變了繞組的系數分布效應——集中排布的線圈雖然有利于提高自感，但基波繞組因數不可避免地受到輕微影響。值得注意的是，繞組因數的降幅僅為約1.5%，這為后續幾乎不犧牲轉矩性能的結論提供了理論基礎。單相磁動勢諧波含量的豐富性在容錯設計中是一個有利因素，因?yàn)樗馕吨鴨蜗嗬@組的自感更高——磁動勢的每一次諧波都對應著一定的電感貢獻，諧波越豐富，自感的諧波分量疊加效果越明顯。

五、模塊化繞組結構的短路電流抑制原理

5.1 電感與短路電流的理論關系

短路電流的抑制能力是衡量永磁電機容錯性能的核心指標。要理解模塊化繞組結構抑制短路電流的機理，首先需要從電路理論上揭示電感參數與穩態短路電流之間的定量關系。

當電機某一相發生短路故障時，該相繞組形成閉合回路。根據等效電路模型，在忽略繞組電阻（電抗遠大于電阻）的簡化假設下，穩態短路電流的幅值近似與永磁體磁鏈除以繞組自感成正比關系。因此，在永磁體磁鏈基本不變的條件下，提升相繞組的自感是抑制短路電流幅值最直接、最有效的途徑。

從繞組函數理論出發，一相繞組的自感可由該相繞組函數的自平方沿氣隙周向的積分來表示。繞組函數中每一次空間諧波分量都對自感產生獨立的貢獻項，且貢獻大小與該次諧波幅值的平方成正比。因此，繞組函數中諧波含量越豐富，自感的累積值越高。這正是上一節所分析的模塊化繞組結構磁動勢諧波含量更豐富所導致的直接電磁效應。

除了自感的直接貢獻外，繞組電阻雖然在穩態短路電流的幅值計算中屬于次要因素，但在短路暫態過程中對電流峰值的抑制具有重要作用。不過，從設計角度而言，依靠增加繞組電阻來抑制短路電流并不可取，因?yàn)殡娮柙龃髸?huì)同時增加正常運行的銅耗，降低電機的效率。相比之下，通過增大電感來抑制短路電流是在不犧牲運行效率的前提下實現容錯能力提升的理想途徑。

5.2 單相磁動勢諧波與自感增強機制

進一步從物理本質上理解模塊化繞組結構自感增強的機制，需要考察單相磁動勢諧波的空間分解特性。單相繞組的磁動勢空間分布直接取決于繞組函數，當繞組函數因線圈集中排布而偏離正弦分布時，其傅里葉展開將包含豐富的奇次和偶次諧波分量。每一諧波分量對應一組特定極對數的旋轉磁動勢波，這些諧波磁動勢在氣隙中會產生相應的諧波磁場。從電磁能量轉換的角度看，這些諧波磁場同樣能夠與該相繞組的導體發生磁鏈耦合，從而對自感產生貢獻。

具體而言，一相自感可以表示為各次諧波磁動勢對應電感分量的求和。在模塊化繞組結構中，由于線圈集中排布，低次空間諧波和高次空間諧波的含量均有所增加，這些新增的諧波分量在電感求和公式中提供了額外的正貢獻項，從而使自感總值增大。反之，傳統繞組結構由于線圈分布更為均勻，空間磁動勢更接近正弦分布，諧波含量較低，自感相對較小。

還有一個值得注意的機理是：集中排布的線圈之間在空間上更為靠近，相鄰線圈導體的鄰近效應使得槽漏感也有所增大。槽漏感雖然不是主磁路電感的一部分，但它同樣對短路回路的總電感產生貢獻，因此也有利于短路電流的抑制。

5.3 一相短路等效電路模型

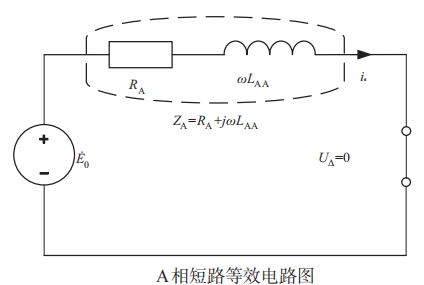

為定量分析短路電流與自感之間的關系，可以建立一相短路時的等效電路模型。以A相發生短路為例，正常相B、C……繼續由逆變器供電或處于開路狀態。故障相A的電壓方程中，端電壓降為零，永磁體在A相繞組中感應的反電動勢驅動短路電流流經A相繞組的自感和電阻。在電阻分量相對于感抗較小的高頻或高電感電機中，短路電流近似為反電動勢幅值除以自感電抗。這一簡潔的定量關系直觀地說明了：增大自感即可等比例地減小短路電流。模塊化繞組結構正是通過提升自感這一電磁參數來達成短路電流抑制的目的。

此外，還需要考慮互感耦合對短路電流的影響。正常相電流通過互感在故障相中感應附加的電壓分量，通常會對短路電流產生影響。但在理想情況下，如果正常相的電流可以適時調節為零或保持較小的幅值，則互感的貢獻相對有限。因此，抑制互感同樣有助于降低正常相電流對故障相短路電流的助增效應，進一步限制故障嚴重程度。

六、有限元仿真與性能對比驗證

6.1 仿真模型與參數設置

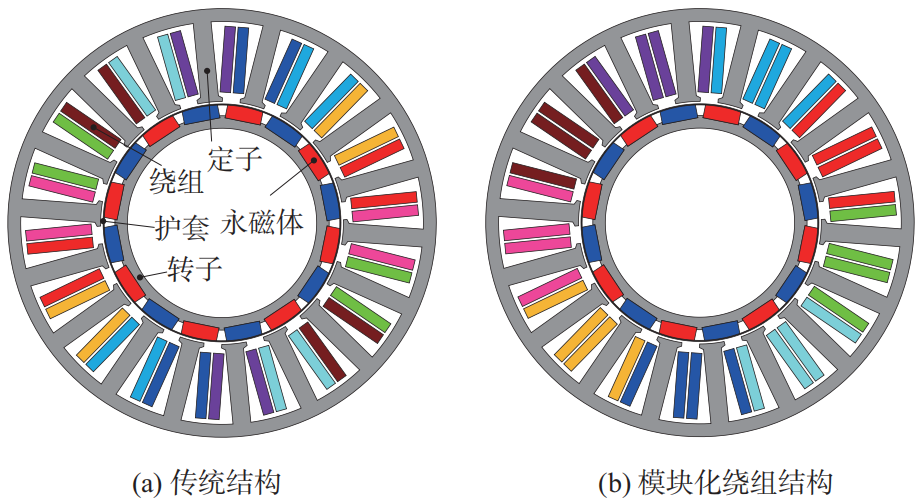

為驗證前述理論分析的準確性和模塊化繞組結構的實際抑制效果，采用有限元數值仿真方法對18槽16極九相永磁電機的傳統繞組和模塊化繞組兩種方案進行了系統的性能對比。有限元模型包含定子鐵心、電樞繞組、永磁體和轉子軛等全部電磁結構部件。兩種方案的定子鐵心幾何尺寸、齒槽形狀、永磁體牌號和尺寸、氣隙長度、鐵心材料等參數完全相同，唯一的差異在于繞組線圈之間的連接關系。模塊化繞組結構通過將相鄰兩槽的線圈反向串聯實現了一相線圈的集中排布，具體映射關系如前所述由槽電勢星形圖的分析給出。

仿真在額定轉速、額定工作點的條件下進行，計算了兩種結構在正常工況和單相短路故障工況下的多組電磁性能數據。

6.2 電樞磁動勢諧波對比

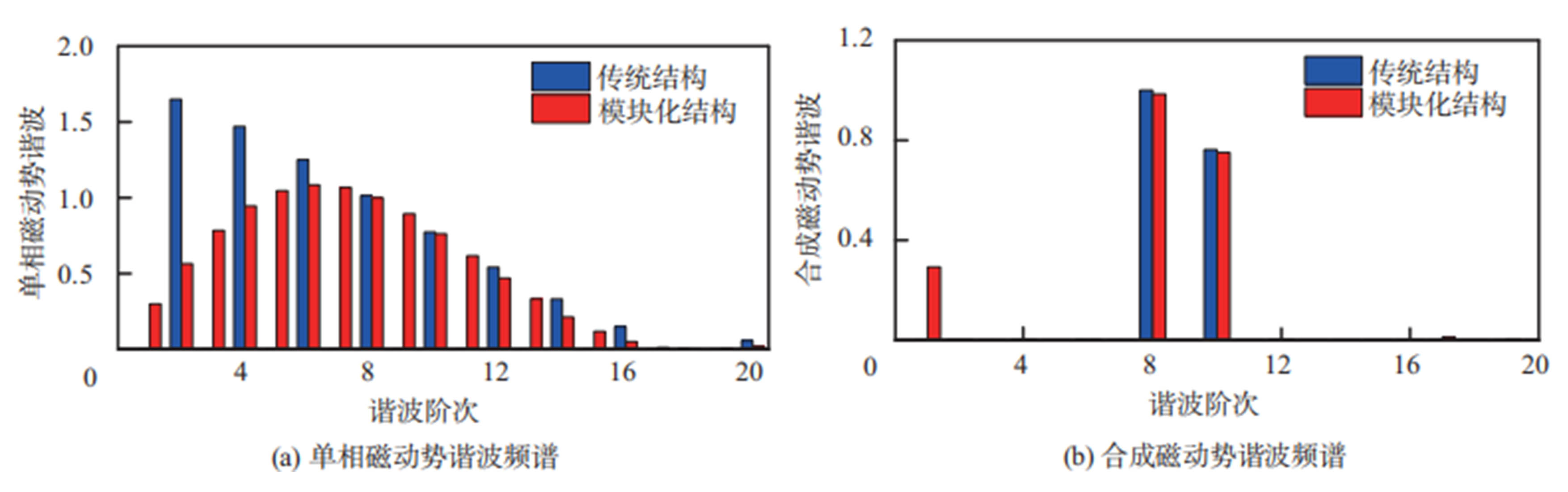

單相磁動勢的諧波分析顯示，模塊化繞組結構的單相磁動勢含有更豐富的諧波成分，各次諧波的幅值分布更為均勻。這一結果直接驗證了前述“模塊化繞組結構磁動勢諧波含量更豐富”的理論判斷，也為自感的提升提供了諧波層面的物理依據。

在合成磁動勢方面，傳統結構的頻譜中確實不存在2次、4次、16次、20次的階次諧波，驗證了九相繞組諧波消除規律的解析推導。模塊化繞組結構的合成磁動勢中，這些階次的諧波有所顯現，但幅值可控。在基波層面，模塊化繞組結構的基波磁動勢幅值略低于傳統結構，降幅與基波繞組因數從0.985降至0.970的比例一致，二者相互印證。

6.3 空載反電勢分析

空載反電勢是反映電機電磁設計合理性的重要基礎指標。當轉子永磁體以額定轉速旋轉時，在定子繞組中感應產生的空載反電勢波形和諧波總畸變率直接關系到電機的電壓波形質量和系統控制性能。

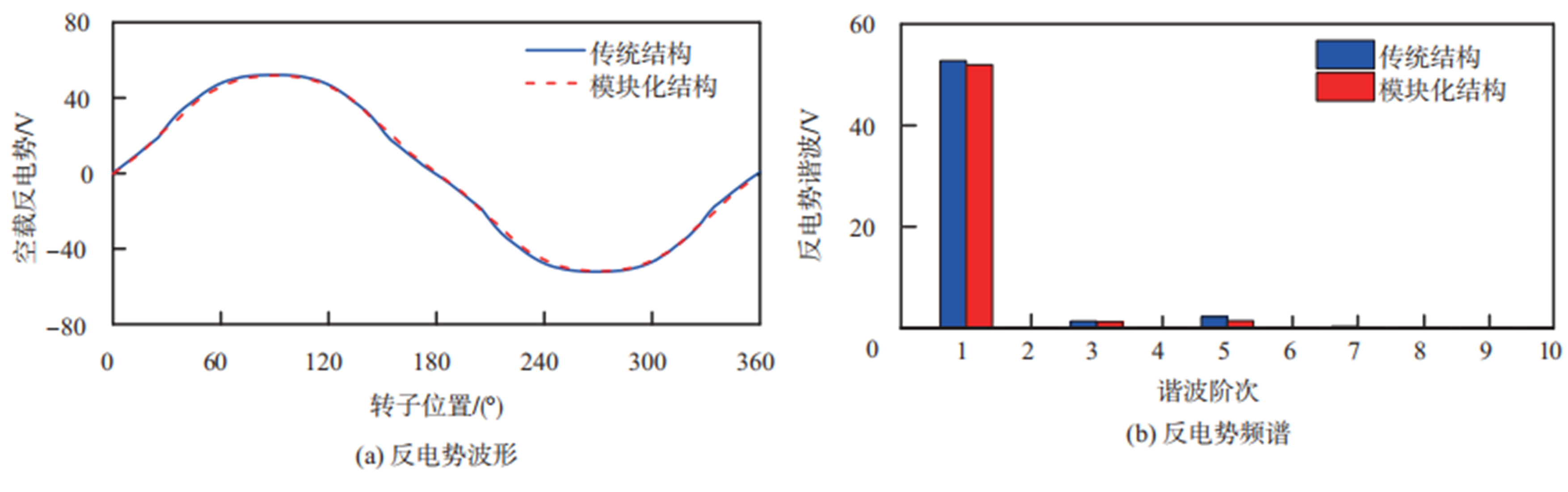

兩種繞組結構的空載反電勢主要諧波成分均為3次和5次諧波。與傳統結構相比，模塊化繞組結構的反電勢基波幅值和各次諧波幅值均有所降低，這與繞組因數的變化趨勢一致——基波繞組因數從0.985降至0.970，意味著在相同的永磁磁鏈條件下，模塊化繞組結構每相繞組的感應電勢略小。這一輕微降低的幅度很小，對電機轉矩輸出能力的影響幾乎可以忽略。

更為值得關注的是空載反電勢的波形正弦度。諧波總畸變率是衡量波形正弦度的參數，數值越低表示波形越接近理想正弦波。仿真結果表明，傳統結構的空載反電勢諧波總畸變率為5.1%，而模塊化繞組結構降低至3.7%，諧波含量下降了約27.5%。這表明模塊化繞組結構雖然單相磁動勢諧波含量更豐富，但感應電勢的波形正弦度反而有所改善。其原因可能在于：模塊化繞組中各相線圈的集中排布使得各相感應電勢的空間平均效應發生變化，某些在合成磁動勢中存在的諧波在單個繞組的感應電勢中因線圈集中排布而衰減。

良好的反電勢正弦度對電動飛機的意義在于：正弦度高的反電勢意味著轉矩脈動的諧波激勵源更少，有利于減小振動和噪聲，提升飛行品質；同時也意味著控制系統可以更容易地實現高性能的矢量控制，不需要設置復雜的諧波電流補償環節。

6.4 自感與短路電流抑制效果

自感與短路電流是衡量模塊化繞組結構容錯性能最直接、最核心的兩個指標。

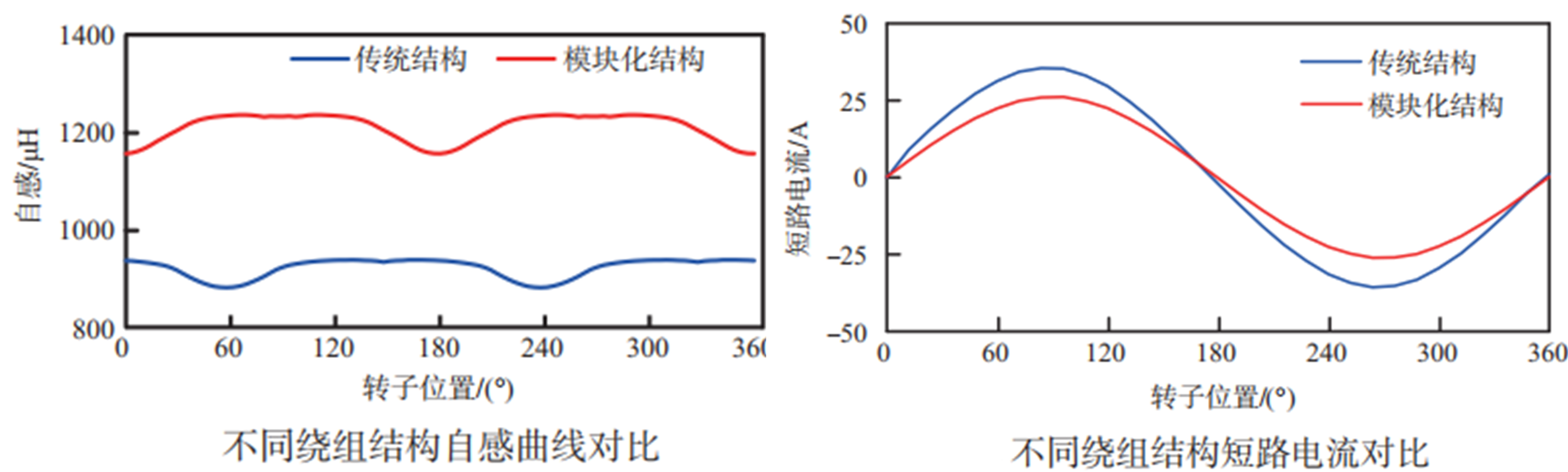

仿真計算的自感數據表明，傳統結構的相繞組自感平均值約為921.7 μH，模塊化繞組結構的自感平均值提升至約1210.3 μH，提升幅度達到31.3%。這一顯著的自感增幅直接來源于模塊化繞組結構中更豐富的單相磁動勢諧波含量，各次諧波的電感貢獻疊加效應使自感總值獲得了可觀的增長。

短路電流的有限元仿真采用將一相繞組在額定轉速下直接短路的邊界條件進行。傳統結構的穩態短路電流幅值約為35.5 A，而模塊化繞組結構的短路電流幅值降低至約26.1 A，降幅約為26.5%，與自感提升31.3%的幅度基本對應（按照短路電流與自感成反比的簡化關系，31.3%的自感增幅對應約23.8%的電流降幅，二者數值接近，誤差來自繞組電阻及互感耦合等因素的綜合影響）。

短路電流降低26.5%對于電機安全運行的實際意義不容低估。短路電流與繞組銅損之間呈平方關系，26.5%的電流降幅對應的銅損降低約46%，這意味著故障相的發熱速率幾乎減半。繞組的瞬時溫升由此得到有效控制，為故障檢測和保護動作爭取到寶貴的時間窗口。同時，降低的峰值電流也減小了瞬時去磁磁動勢的幅值，使永磁體的工作點更安全地遠離退磁拐點，降低了不可逆退磁的發生概率。

6.5 互感與相間隔離性能

互感的幅值直接表征了相與相之間的電磁耦合程度。在故障情境下，互感越小，故障相電流對健康相的影響越弱，相間隔離效果越好。

仿真結果對比顯示，傳統結構的相間互感平均值約為289.3 μH，而模塊化繞組結構的互感平均值降至約115.7 μH，降低幅度高達60%。這一顯著的互感抑制效果得益于模塊化繞組中每相線圈的空間集中排布——不同相的線圈在定子圓周上不再交錯分布，磁力線耦合路徑被有效切斷。

為了更直觀地體現兩種結構的相間耦合差異，仿真中設計了僅對A相繞組通入額定電流的測試工況，提取A相自身產生的磁鏈以及與A相相鄰的B相和相隔相中的感應磁鏈。結果顯示，模塊化繞組結構中A相的自磁鏈幅值大于傳統結構，與前文自感增大的分析一致；而相鄰相和相隔相的感應磁鏈幅值均小于傳統結構。這意味著模塊化繞組結構下，某一相的磁場能量更集中地局限在自身模塊內，向其他相的泄漏明顯減少。

電樞磁力線的空間分布為上述互感對比提供了直觀的物理解釋。傳統結構中，一相激勵下產生的磁力線流經較多的定子齒，穿越其他相繞組的有效截面面積較大，導致多相繞組之間磁鏈耦合廣泛。而模塊化繞組結構中，磁力線集中分布在激勵相相鄰的數個齒中，其他相的繞組線圈所在區域磁力線稀疏，耦合程度顯著減弱。這種磁力線空間分布的差異正是自感提升和互感降低的物理根源所在。

6.6 轉矩性能對比

在電機容錯設計中保持轉矩性能是一個眾所周知的難題，許多容錯措施都以犧牲轉矩密度或增大轉矩脈動為代價。因此，對模塊化繞組結構轉矩性能的評估具有重要的工程意義。

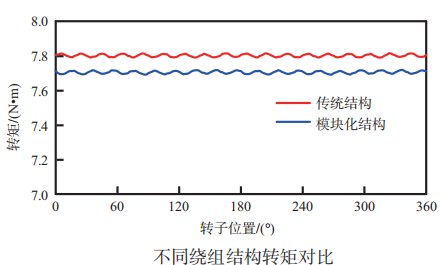

在額定電流激勵條件下，仿真得到傳統結構的平均輸出轉矩約為7.8 N·m，轉矩脈動（峰峰值與平均值之比）約為3.4%。模塊化繞組結構的平均輸出轉矩約為7.7 N·m，轉矩脈動約為3.6%。對比可知，采用模塊化繞組結構后，平均轉矩僅下降了約1.3%，轉矩脈動僅增加了0.2個百分點——這一變化幅度在工程上幾乎可以忽略不計。

平均轉矩的微弱下降是由于基波繞組因數從0.985降至0.970所帶來的基波磁動勢減少所致。但下降幅度極為有限，說明模塊化繞組結構對電機正常工作的轉矩輸出能力幾乎沒有實質性影響。轉矩脈動的輕微增加可能與合成磁動勢中某些被傳統結構消除的諧波在模塊化結構中重新出現有關，但增加幅度極小，不會對電動飛機的飛行平穩性造成可感知的影響。

將轉矩?cái)?shù)據與容錯指標進行綜合比較，可以得出一個重要結論：模塊化繞組結構在幾乎不犧牲轉矩性能的前提下，實現了自感提升31.3%、短路電流降低26.5%以及互感降低60%的容錯能力多維度提升。這種容錯性能與正常運行性能的非零和共贏，是該方案在航空推進應用中最具吸引力的特點。

七、永磁電機模塊化繞組結構總結分析

電動飛機作為航空業應對環境約束和實現技術跨越的戰略方向，其安全性高度依賴于推進電機在極端故障條件下的容錯能力。短路故障引發的瞬時大電流是威脅電機完整性乃至飛行安全的直接因素，對其進行有效抑制是容錯電機設計的首要任務。

本文系統綜述了永磁容錯電機在定子結構改進、多相繞組設計和模塊化繞組等方面的主要技術進展，揭示了一個貫穿各種方案的共性規律：容錯能力的提升通常伴隨著轉矩品質的犧牲，兩者之間的平衡是設計的核心挑戰。在此基礎上，重點分析了一種基于槽電勢星形圖構造的模塊化繞組結構方案。該方案的核心創新在于不改變定子鐵心的物理幾何尺寸，僅通過優化繞組線圈之間的連接關系，即可實現同一相線圈的空間集中排布。

理論分析和有限元仿真驗證表明，該模塊化繞組方案通過以下三個層面的機制實現了容錯能力與轉矩性能的兼顧：其一，豐富的單相磁動勢諧波含量使相自感提升了31.3%，進而在物理本質上抑制了短路電流約26.5%，顯著降低了故障相的瞬時發熱速率和永磁體退磁風險；其二，每相線圈的集中排布和相同的空間解耦使相間互感降低了60%，有效阻斷了故障能量向健康相的傳播路徑，增強了相間隔離能力；其三，得益于基波繞組因數僅下降約1.5%，電機平均轉矩僅犧牲了1.3%，轉矩脈動僅增加0.2個百分點，正常運行性能幾乎完好無損。

從電動飛機推進系統安全設計的角度審視，該模塊化繞組結構方案提供了一條兼顧性能與安全的工程實現路徑。它啟示我們，通過繞組拓?fù)鋵用娴木?xì)設計優化，有望在不增加系統重量和復雜度的前提下，顯著提升推進電機的固有容錯能力。這種思路與電動飛機對輕量化、高可靠性一體化的追求高度契合，對于推動永磁容錯電機在航空領域的工程應用具有一定的參考價值和實踐意義。
