4.1.1 晶體生長摻雜

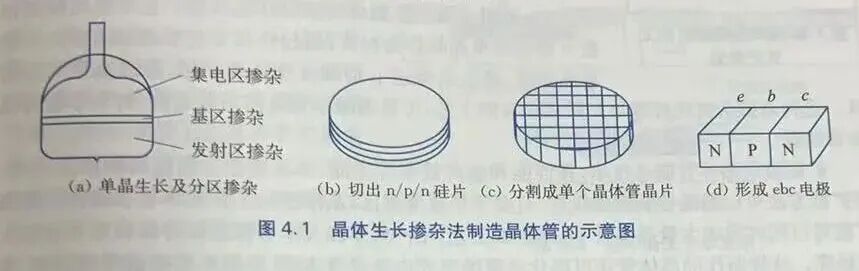

半導體最早的可控?fù)诫s方法，是在拉制單晶時把摻雜元素溶人鍺、硅熔體中，晶體生長過程中雜質原子與基體原子一起固化。圖4.1為20世紀50年代利用晶體生長過程中改變摻雜元素及其濃度的方法,制造硅npn晶體管的示意圖。這種晶體生長pn結的方法也是由Shockley最先提出,并由G.K.Teal和M.Sparks在貝爾實驗室試驗成功,成為50年代早期制造晶體管的技術[.5。按此方法制造npn晶體管,在直拉單晶過程中,需要熔體摻人不同類型與濃度的雜質。最先生長摻雜濃度較低的n型硅,作為晶體管的集電區;接著在硅熔體中摻進濃度較高的p型雜質,生長p型導電晶體,作為晶體管基區;最后在熔體中摻人濃度更高的n型雜質,生長成為晶體管發射區。從這種直拉單晶錠中，切割出中間含有n、P、n共3層的硅片,再把硅片切割分離,就得到一個個晶體管條塊。中間p型區以合金方法焊上鋁導線,作為基區的引出線,條塊兩端與封裝管殼支架上的金屬電極焊接,形成發射極與集電極,就制成了最初的npn雙極型晶體管產品。

4.1.2 合金pn結晶體管工藝

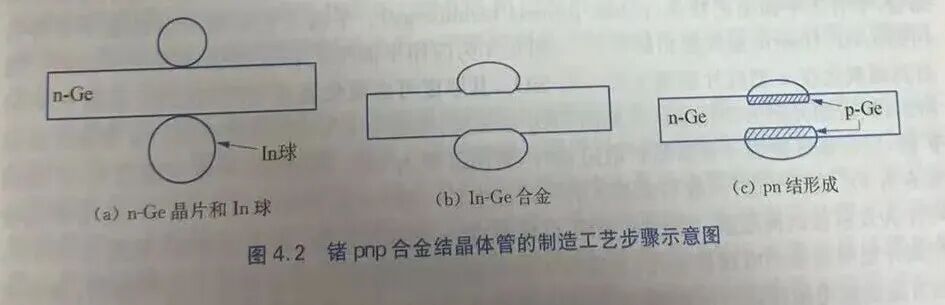

合金晶體管工藝是50年代初期發展的另一種半導體器件制造技術。在這種工藝中,某些受主或施主雜質元素和半導體，先在較低溫度下互熔成合金,隨后在冷卻過程中，半導體表層可形成所需要的p型或n型摻雜區，從而形成晶體管。圖4.2是利用此方法制造鍺合金結pnp晶體管的示意圖。在n型鍺晶片的兩面放上純?nèi)齼r(jià)金屬銦球,如圖4.2(a)所示;加熱到156C時金屬銦就會熔化,在更高溫度(550C)下,鍺原子可溶人銦,形成In-Ge合金,如圖4.2(b)所示;隨后在晶片溫度下降過程中，鍺原子從合金中析出結晶,并有銦原子摻入晶片,在n型鍺晶片上下都形成一層銦摻雜的p型鍺,分別形成集電區和發射區,如圖4.2(c)所示。與單晶生長分區摻雜方法相比，合金晶體管制造工藝簡化，晶體材料利用率及生產效率顯著提高，成為早期鍺晶體管主要量產技術。

4.1.3 擴散摻雜工藝

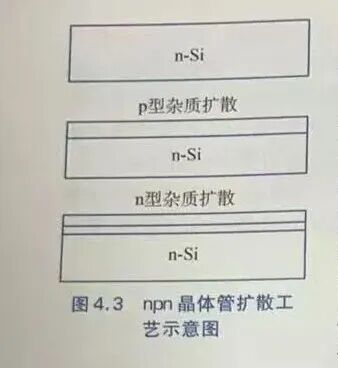

20世紀50年代中后期發展的擴散摻雜，使半導體器件制造技術前進一大步。通過雜質擴散改變半導體表層的導電類型,最早由貝爾實驗室的W.G.Piann提出[6]。在半導體晶片上經過一次相反類型雜質擴散,可以制造Pn結二極管結構經過兩次相反類型雜質擴散,可制造Pnp或nPn晶體管。n-Si圖4.3為制造npn晶體管的雙擴散工藝示意圖。用較低摻雜n型半導體單晶片為襯底,通過一次p型雜質高溫?cái)U(kuò)散,使晶片表層形成p型基區，隨后在晶片同一側進行更高濃度的口黎雜質高溫?cái)U(kuò)散,使p型導電區的表層轉變?yōu)閚型,成為晶體管的發射區。然后用金屬合金工藝，在基片正面和背面分別形成基區、發射區與集電區的歐姆接觸電極。最后通過化學腐蝕、劃片等工藝,把同一晶片分割成許多分立晶體管。也可選用較高濃度n型摻雜單晶片作為襯底，通過外延工藝形成較低摻雜n型單晶薄膜,再先后經過p型和n型雜質擴散,形成基區與發射區。這種高摻雜襯底外延與擴散相結合的工藝，可顯著減小集電極串聯電阻,有利于改善晶體管性能。

擴散摻雜晶體管制造技術，在性能和生產效率等方面,都顯著優于前述兩種摻雜方法。用擴散方法可以精確控制摻雜深度，有益于形成薄基區，晶體管的工作頻率顯著提高。高溫?cái)U(kuò)散可以同時完成大量晶體管pn結形成工藝，生產效率以及半導體晶體材料利用率也都大大提高。這樣制作的晶體管還可經化學腐蝕形成邊緣臺面結構，并用介質鈍化周圍界面,常稱為臺面晶體管。
