在電子設備向小型化、高集成度方向不斷演進的今天，連接器的可靠性直接關系到整機性能與用戶體驗。PogoPin彈簧針連接器，憑借其獨特的彈性接觸結構與優異的電氣傳輸能力，已成為智能穿戴、醫療器械、機器人、筆記本電腦等眾多領域的關鍵連接元件。
本文將從PogoPin的基礎結構出發，系統解析常見內部結構類型，并介紹川富電子（CFE）在彈簧針結構創新方面的技術突破。
一、PogoPin基礎結構與工作原理
PogoPin的核心結構由三個精密加工部件組成：
針管：采用高精度車削工藝成型，管口經卷邊處理，用于容納針頭與彈簧并防止針頭脫出
針頭：車削加工成形，頂端為接觸面，尾端與彈簧配合，可在針管內軸向滑動
彈簧：提供持續的接觸力，確保針頭與對接零件之間形成穩定、低電阻的電連接
PogoPin工作原理為：針頭在彈簧推力作用下始終與對接平面保持接觸，針管內部限位結構（卷邊）則確保針頭在規定的行程范圍內往復運動，實現可靠的電導通。

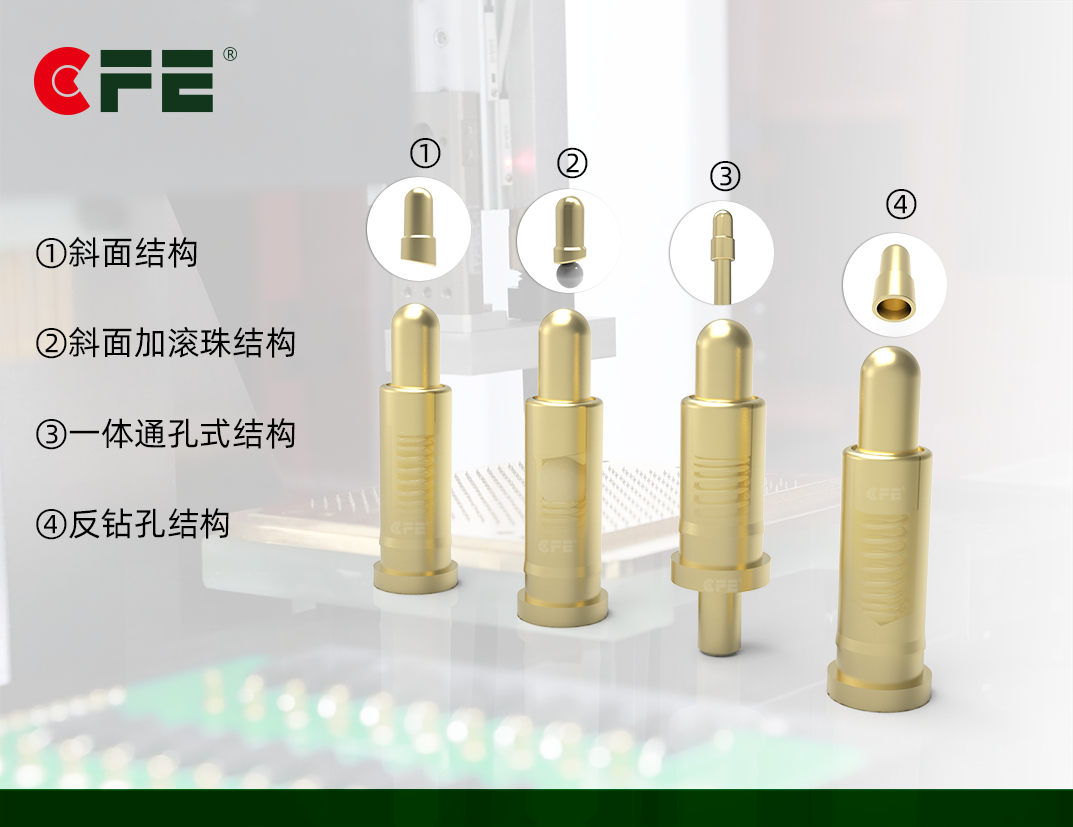

二、四種常見PogoPin內部結構對比
根據針管內部結構設計的不同，PogoPin可分為以下四種經典類型：
①斜面結構
針管內部為斜面臺階設計，用以限位彈簧與針頭。結構簡單、加工成本較低，適用于標準應用場景，是市場上最常見的彈簧針結構。
②斜面加滾珠結構
在斜面基礎上增設精密鋼珠，針頭與鋼珠滾動配合，可顯著降低運動過程中的摩擦阻力，提升機械壽命與接觸穩定性。
③一體通孔式結構
針管采用通孔設計，無內部臺階，結構簡潔，易于清潔。常用于對通流能力或易維護性有特殊要求的場景。
④反鉆孔結構
針管內部采用反向鉆孔工藝形成限位臺階，在有限空間內實現更大的彈簧行程，有助于提升接觸力與結構強度。

三、CFE創新結構：為特殊應用而生
標準結構雖能滿足大多數常規需求，但在面對極端工況、嚴苛環境或高度集成化產品時，往往存在局限性。川富電子（CFE）深耕PogoPin技術多年，已針對客戶特殊需求開發出數十種新型彈簧針結構，并獲得多項發明與實用新型專利。
CFE可在PogoPin中集成以下功能組件，實現性能與可靠性的系統性提升：
精密絕緣珠：防止多pin間信號串擾，適用于高密度排列
精密定位柱/尾塞：提升裝配精度與焊接穩定性
精密內襯套/外護套：增強結構強度，適應高插拔頻率場景
精密鋼珠：降低摩擦，延長機械壽命
精密卡簧片：實現快鎖與防脫功能
PEEK套：耐高溫、絕緣性能優異，適用于嚴苛環境
密封圈：實現IP68級防水防塵
四、為什么選擇CFEPogoPin解決方案？
結構設計能力：數十種創新結構儲備，可針對不同應用場景快速定制
精密制造工藝：高精度車削與組裝能力，確保產品一致性與可靠性
專利技術保護：多項發明及實用新型專利，為客戶提供有差異化的技術方案
全流程服務：從結構設計、樣品驗證到批量交付，提供全鏈路技術支持
結語
PogoPin彈簧針的微小結構內，承載著連接技術數十幾年的演進與積淀。川富電子（CFE）以持續的技術創新與精密制造能力，不斷拓展彈簧針連接器的性能邊界，為全球客戶提供更可靠、更專業的連接系統解決方案。
