隨著芯片設計復雜度不斷攀升，如何確保隱藏在代碼中的邏輯Bug無處遁形，成為芯片成功流片的關鍵。形式化驗證(Formal Verification)技術通過嚴謹?shù)臄?shù)學證明，在芯片設計的全部狀態空間內進行窮盡式分析，提供“數學確定性”的保障。這無疑是通往“零缺陷”芯片的最優路徑。然而，形式化驗證存在兩大難題：一是編寫驗證規則(SVA斷言)需要極高的專業技能，二是實現100%的驗證覆蓋率過程繁瑣且耗時。

近日，國內領先的EDA企業上海阿卡思微電子技術有限公司(北京華大九天科技股份有限公司戰略參股公司)與北京開源芯片研究院(簡稱“開芯院”)、中國科學院計算技術研究所(ICT，簡稱“計算所”)合作，推出“HimaFormal MC+UCAgent智能形式化驗證解決方案”。該方案首次將人工智能大模型智能體深度融入形式化驗證全流程，成功打通了從“意圖描述”到“100%驗證閉環”的最后一公里，讓原本高門檻的“數學證明”變得人人可用。 形式化驗證是一種通過數學方法證明設計無誤的“白盒”技術，能從根源上排查風險。但在實際工程中，它長期面臨兩大應用痛點：

門檻高：編寫驗證專用的SVA斷言語言像做“數學證明題”，極度依賴資深專家，費時費力。

收斂慢：確保邏輯覆蓋率達標需要反復手工迭代，周期漫長。

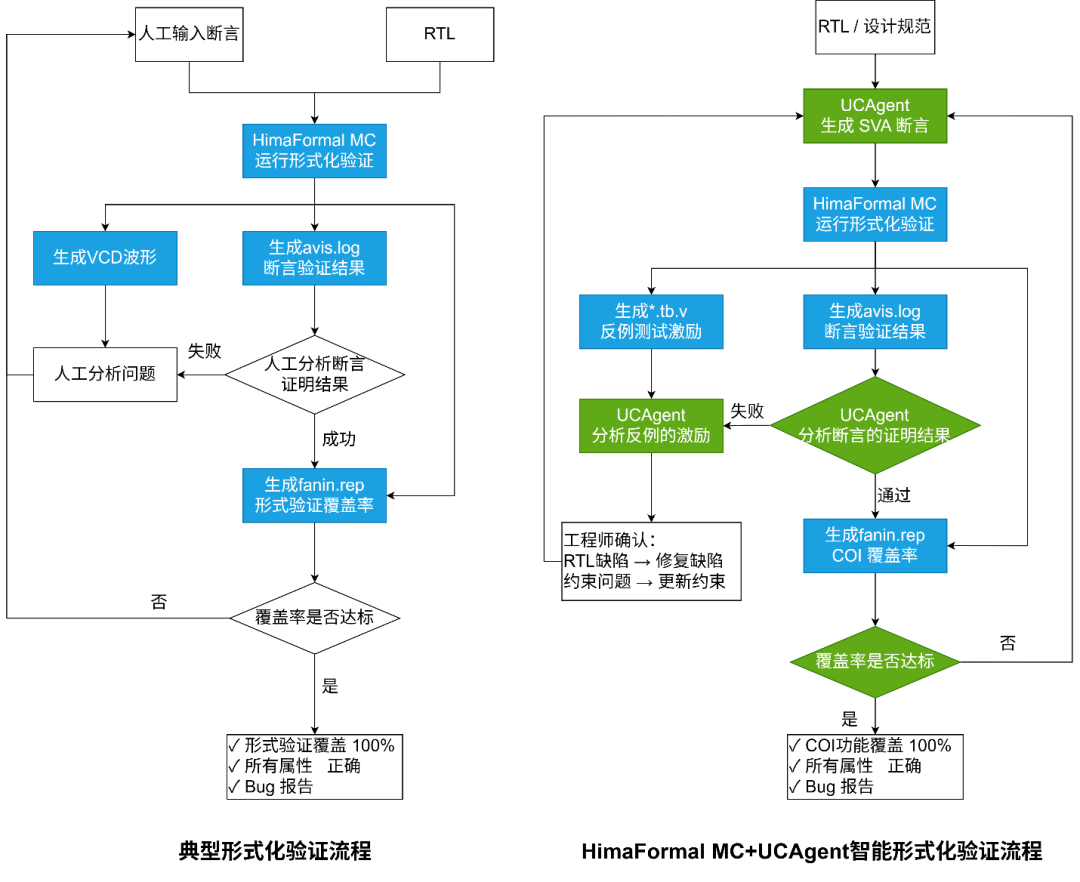

HimaFormal MC+UCAgent方案將阿卡思自研的HimaFormal MC形式化工具與開芯院自主研發的UCAgent大模型智能體相結合，構建了從“一句需求描述”到“100%驗證覆蓋”的形式驗證自動化流水線。HimaFormal MC+UCAgent的核心價值在于其端到端的智能化與自動化，它徹底重構了傳統形式化驗證的工作流。形式化驗證的流程如下圖，左邊是典型的形式化驗證方案，人工介入較多，右邊是HimaFormal MC+UCAgent的智能形式化驗證方案，即從一條提示到形式化驗證100%覆蓋率閉環，構建了自動化驗證閉環，該方案中調用的模型可選通用人工智能大模型，通過MCP接口與UCAgent智能體交互運行。

其核心工作流存在如下優點：

1、智能生成：說人話，寫斷言 用戶無需精通繁瑣的SVA語法，只需提供RTL設計描述或自然語言規范，工具便能自動理解設計意圖，智能生成覆蓋協議、時序、仲裁等各種場景的SVA斷言。

2、自動證明：嚴把關，找漏洞 生成的斷言隨即送入HimaFormal MC引擎進行嚴格的數學推理與窮舉證明。工具將在全狀態空間內自動探索，判定斷言通過與否，一旦失敗即刻生成反例激勵。

3、精準診斷：看得懂，改得快 針對出錯場景，工具充當了“翻譯官”與“分析師”，自動解析錯誤信息、定位問題根因，并以通俗易懂的語言提示工程師修改方向，告別傳統調試的盲目性。

4、迭代收斂：掃盲區，全覆蓋 UCAgent智能體分析COI(Cone-of-Influence，邏輯影響錐)覆蓋率數據，自動識別未被覆蓋的邏輯盲區，并針對性地補充新斷言。這一過程將自動循環迭代，直至達成100%可證明COI覆蓋率，確保驗證不留死角。此外，針對ProofCore的覆蓋率數據分析功能也將推出。

5、價值落地：降門檻，提效能 該方案為芯片設計企業帶來了四重核心價值：

人人可用：告別晦澀的SVA語法，通過自然語言交互讓形式化驗證進一步普及。

效率倍增：將原本需要數周的人工迭代工作，壓縮至數小時甚至更短。

結果可信：數學證明的確定性+AI診斷的可解釋性，雙重保障驗證質量。

閉環無憂：依托覆蓋率驅動的自動補全機制，實現功能驗證的自動全覆蓋。

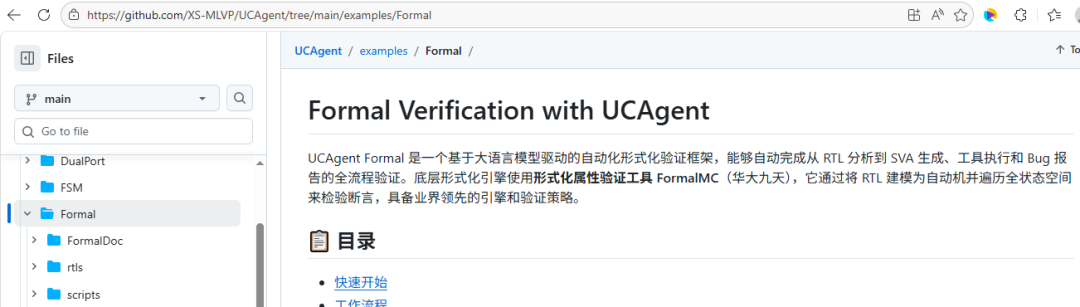

目前，HimaFormal MC+UCAgent 智能驗證解決方案已面向國內芯片設計企業開放試用，UCAgent程序代碼已在GitHub開源。

未來，阿卡思將繼續深化AI與EDA的融合，提升 HimaFormal MC 形式化驗證軟件的斷言屬性質量，提高 HimaFormal EC 等價性檢查和 HimaFormal HiLEC 高階等價性檢查的調試效率，構建全流程智能化形式驗證生態。
